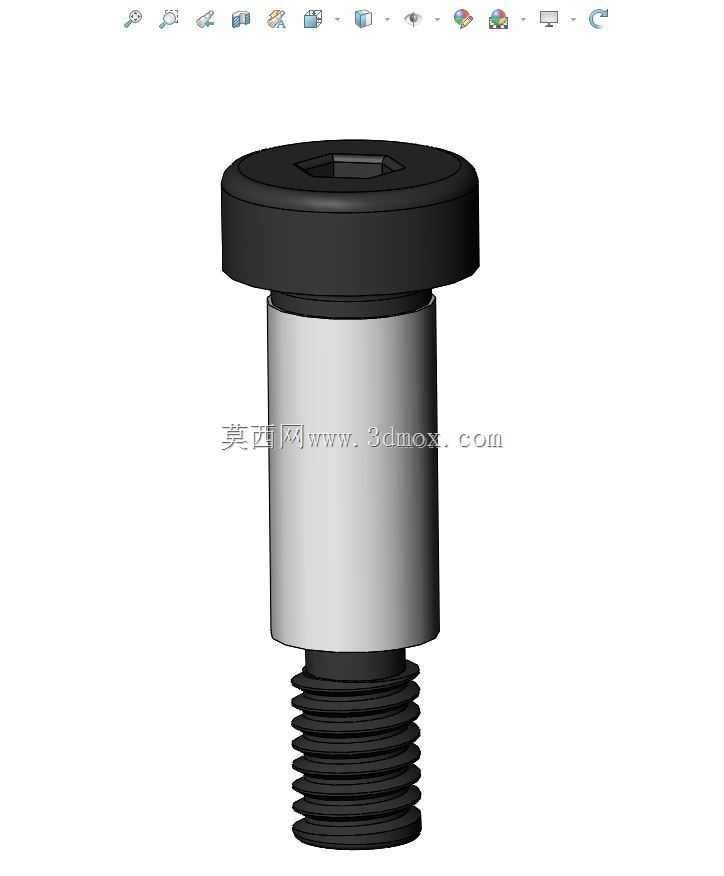

内六角带肩限位螺钉5.16×5.8规格

　　在机床夹具、精密工装、自动化模组的装配场景里，这类带肩螺钉的使用频率远高于普通圆柱头螺钉，很多刚入行的结构设计人员容易忽略其台阶轴段的定位价值，直接用普通螺钉替代后往往出现装配件窜动、定位精度不足的问题。这款螺钉的设计核心在于光杆段的肩台结构，5.8的光杆直径段与安装孔采用小间隙配合，装配时肩台端面直接贴合被连接件的定位面，既能提供足够的轴向压紧力，又能通过光杆段承担径向的剪切载荷，避免螺纹部分直接承受横向力造成的螺纹变形、滑牙问题。5.16的螺纹规格适配常用的英制内螺纹孔，螺纹段长度经过匹配计算，不会出现螺纹旋入过深顶坏安装基面、或是旋入量不足导致连接强度不够的问题。头部采用内六角驱动结构，相比十字槽、一字槽能承受更大的拧紧扭矩，

　　适合需要较高预紧力的装配场景，头部直径大于光杆段直径，压紧时的接触面积更大，不会压伤较软的铝合金、工程塑料类被连接件表面。从安装边界来看，设计安装孔时需要注意，光杆段对应的安装孔深度要略大于光杆段长度，避免肩台无法完全贴合定位面导致装配间隙，内六角头部的沉孔深度要预留足够的扳手操作空间，不能出现扳手无法完全插入导致拧花内六角槽的情况。在实际选型应用中，这类螺钉常用来做定位压紧两用的连接件，比如机床滑台的行程挡块安装、工装夹具的定位块固定、小型气动元件的安装固定，不需要额外加装定位销就能实现较高的重复定位精度，能减少装配时的配作销孔工序，缩短装配周期。建模时需要注意螺纹段的收尾结构、光杆与螺纹段的过渡圆角，这些细节如果处理不到位，在做有限元受力分析时会出现应力集中的误判，实际加工时过渡圆角也能减少热处理时的开裂风险，肩台端面与光杆轴线的垂直度公差需要严格控制，否则装配后会出现被连接件倾斜、定位精度超差的问题。
