带把手吸管盖大容量车载保温杯结构

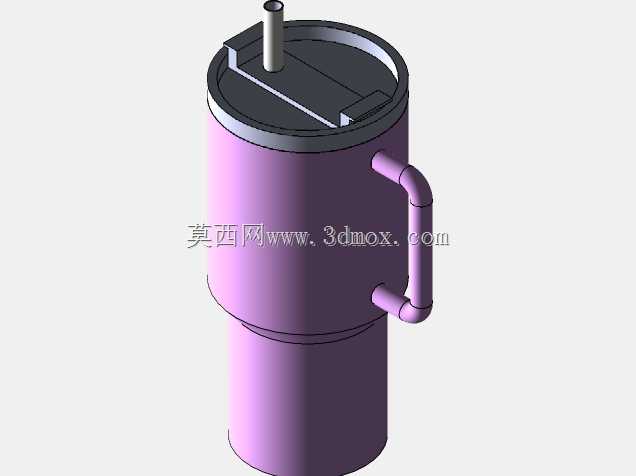

　　该模型呈现的是一款面向车载、办公与户外随行场景的大容量带把手吸管杯，整体结构围绕杯身储液、杯盖密封、吸管取用和侧置握持四个核心功能展开。杯体采用上下分段的回转轮廓，下部直径收窄，便于嵌入汽车杯托；上部储液区直径加大，在有限高度内提升容量，并通过过渡圆角形成肩部加强区域，降低壁厚变化带来的应力集中。杯身外壁为连续曲面，建模时先在草图中确定底部轮廓，再针对变宽段绘制较大直径圆，随后利用拉伸形成两层环形壁面，能够清晰表达内腔、外壁和口部装配关系。

　　杯盖部分采用平盖式结构，外缘设置与杯口配合的环形边界，内部可对应密封圈安装位置。盖面预留吸管穿孔，并布置长条状滑动饮口区域，兼顾直饮、吸管饮用和闭合防尘需求。吸管从盖面竖直伸出，根部与盖体孔位保持同轴，便于后续检查干涉情况。侧把手为弯管形态，上下两端分别连接杯身上部和下部过渡区，形成稳定的双支点握持结构。把手截面保持均匀，弯曲处采用圆滑过渡，避免在握持受力时出现突兀折角；建模过程中可通过扫略方式沿空间路径生成管体，使路径曲率与截面尺寸保持一致。

　　从实际用途看，这类杯具需要在颠簸路况下保持放置稳定，因此底部收窄段的外径和高度应与常见车载杯托匹配，上部扩径段则不能越过杯托支撑范围过多，以免重心偏高。杯盖外径需与杯口螺纹或卡扣区域协调，密封槽宽度、盖体压合深度和吸管孔间隙都会影响防漏性能。把手外伸量要满足四指握持空间，同时不能过度增加包装宽度；其上下连接点应避开杯身最大变形区，并在实物制造中通过焊接、粘接或一体成型保证连接强度。

　　结构检查时，应重点关注杯壁最小厚度、杯盖与杯口的同轴度、吸管与盖孔的间隙、把手根部过渡半径以及杯底放置平面的连续性。对于后期工程深化，还可在杯体内部增加真空夹层结构，在杯盖内补充密封胶圈、卡扣和通气阀，并依据装配关系校核开盖旋转、吸管插拔和把手承载时的干涉情况。该模型适合作为日用饮品容器结构设计、车载杯具外形验证以及曲面建模练习的参考。
