简约悬臂式金属框架办公座椅结构设计

　　这款悬臂式座椅的结构设计，核心围绕日常办公、实训工位、普通阅览场景的高频使用需求展开，没有冗余的装饰性结构，所有几何特征都服务于承重稳定性与使用舒适度。从实际落地的安装边界来看，整椅落地投影的长宽尺寸控制在420mm×500mm区间，座面离地高度保持在450mm的常规坐高范围，靠背顶端离地高度约820mm，不需要额外的地面锚固结构，依靠底部一体式弯折的金属框架自身配重与防滑脚垫即可保持稳定，摆放时仅需预留后方100mm的后仰形变余量，不会与墙面或后方工位挡板产生干涉，适配多数标准办公工位、实训车间操作台、公共阅览区的排布密度要求。

　　设计过程中没有采用复杂的多零件拼接思路，主体支撑框架选用单根圆管连续冷弯成型，从一侧椅脚位置向上延伸至靠背侧边，再顺势弯折形成座面侧边支撑，最后向下弯折形成另一侧椅脚，整个受力路径没有断开的焊接节点，规避了多段拼接带来的应力集中风险，框架表面做镀铬防锈处理，圆管截面直径控制在22mm，管壁厚度1.2mm，既能够满足120kg的额定静载要求，也不会因为管壁过厚导致整体重量过大，方便日常挪动清洁。座面与靠背的板材选用高密度纤维板做圆角封边处理，座面边缘做15°的向下倒角，避免长时间就坐时大腿下缘受到硬边压迫，靠背板带有5°的向后倾斜角度，贴合人体自然坐姿下的腰背曲线，不需要额外添加软包层即可满足短中期就坐的支撑需求，板材与金属框架之间通过内嵌的橡胶减震垫连接，避免金属与硬质板材直接接触产生异响，同时抵消部分落座时的冲击载荷。

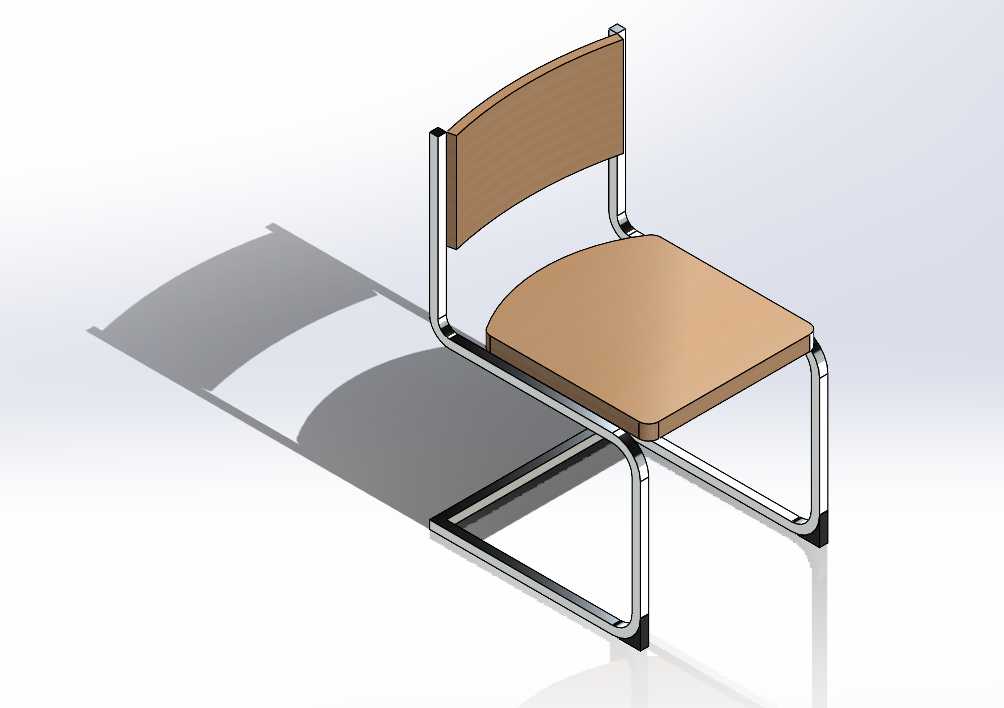

　　建模阶段的特征构建逻辑完全贴合实际加工工序：首先在侧视基准面绘制框架的连续轮廓线，通过圆管扫掠命令生成主体支撑的基础实体，对所有弯折位置做R30mm的圆角过渡，匹配冷弯加工的最小弯折半径要求，避免加工时出现管壁开裂的问题；之后在前视基准面绘制座面与靠背的板材轮廓，通过拉伸命令生成基础板件，再对板件所有外露边缘做R5mm的圆角处理，模拟实际封边后的触感；座面的安装定位通过在框架对应位置拉伸切除出安装沉孔，孔位深度控制在3mm，匹配M4自攻螺丝的安装尺寸，不需要额外焊接安装螺母，简化装配工序；最后在框架底部的四个接触端面拉伸切除出脚垫安装槽，嵌入5mm厚的橡胶防滑脚垫，增大与地面的摩擦系数，同时避免金属框架直接摩擦地面产生划痕。

　　从实际使用的功能特性来看，这种无后腿的悬臂结构能够让使用者在小幅度调整坐姿时，框架产生微量的弹性形变，抵消部分腰背的压力，相比传统四腿固定式座椅的生硬支撑更具舒适度，同时整椅没有多余的外露连接件，表面光滑无突出棱角，日常清洁时可以直接擦拭所有外露表面，不存在卫生死角。结构强度校核阶段，重点对框架的弯折位置做了静载模拟，在座面中心施加1200N的垂直载荷时，框架最大形变量为1.2mm，远低于金属材料的屈服极限，靠背位置施加300N的水平向后载荷时，弯折位置的应力值仅为材料许用应力的42%，能够满足日常高频使用的强度要求，不会出现框架变形或断裂的问题。

　　不同于民用家居类座椅的复杂造型设计，这款座椅的所有结构特征都面向批量加工的便利性优化，金属框架仅需一次冷弯成型即可完成主体加工，板材仅需简单的裁切封边即可完成制作，整椅装配仅需8颗自攻螺丝即可完成全部组装，单椅的组装耗时控制在5分钟以内，能够有效降低生产与装配的人工成本，同时零部件的通用化程度高，所有配件都可以选用标准件，不需要开模定制特殊零件，适配中小批量的生产采购需求。
