树莓派4G物联网通信扩展板结构

　　这套结构面向嵌入式物联网终端的快速搭建场景，常见于现场数据采集柜、小型边缘网关、远程环境监测节点以及教学实验平台。板卡以树莓派标准HAT形态为核心约束，目的是让4G通信能力直接叠放在主控板上方，减少外接模块、飞线和独立固定件带来的装配不确定性。

　　从实际用途看，扩展板承担蜂窝网络接入、天线连接以及与主控之间的引脚映射。使用者在没有有线网络或Wi-Fi覆盖的设备间、农业站点、临时监测点中，可以通过该板把串口、GPIO或USB通道上的数据上传到远端平台。结构设计没有把通信功能做成松散的外置 dongle，而是将接口、排针、避让空间和安装孔统一规划，使整套终端在运输、检修和反复插拔后仍能保持相对稳定的机械位置。

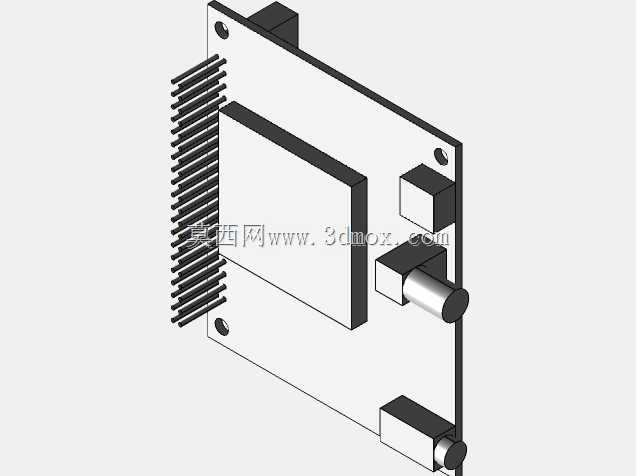

　　板体轮廓沿用单板计算机的矩形边界，四角布置安装孔，便于与铜柱、螺柱或尼龙隔离柱配合。上方一侧保留密集排针区，针脚沿板边排列，装配时与下层主控的GPIO座对应；这一区域既决定电气连接，也限制了上层零件的高度，因此模型中对排针附近的元件高度做了明显避让。板侧伸出的同轴连接结构用于外接天线，圆柱接口的轴线、安装方向和周边净空都需要在整机壳体开孔时同步校核，避免天线插头与外壳筋位干涉。

　　建模时先按HAT叠层关系确定主板投影，再反向检查高器件区域。板面上较大的矩形器件集中在中部，周边保留走线和装配所需的边缘距离；黑色高起部分代表需要重点控制高度的元件区，不能与外壳顶面、散热片或风扇重叠。底部与树莓派之间通过排针形成支撑，四角隔离柱则承担主要定位和抗振作用，这样在柜门振动、桌面移动或实验箱搬运时，通信板不会仅依赖针脚承受侧向力。

　　安装边界方面，外形尺寸不仅要看板卡长宽，还要把排针高度、天线接头突出长度、上层元件最高轮廓以及下方主控的接口占用一起纳入包络。若设备放入密封壳体，天线接头外侧应预留插头插拔和线缆弯曲半径；若采用导轨箱安装，板卡前后方还要留出SIM卡维护、排线引出和散热气流通道。结构上把通信模块、接口位置和固定孔做成完整三维表达，能够在壳体设计阶段直接进行干涉检查、开孔定位和堆叠高度确认，减少后期打样后因针脚偏移、接头碰壳或维护空间不足造成的返工。
