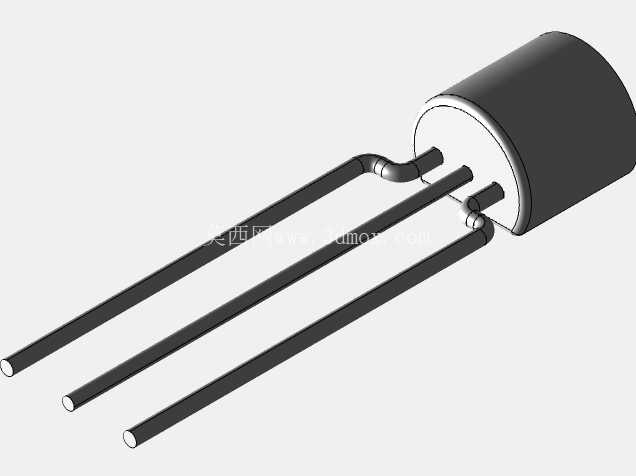

面包板直插式通孔晶体管三维结构

这款直插式晶体管的三维建模，完全围绕电子实验、小批量电路打样的实际使用场景展开，日常在高校电子实验室、创客空间的原型验证环节，以及小型工控板的分立元件焊接工位上，这类封装的元件是最常用的基础半导体器件。建模时最先敲定的是引脚的空间排布，三个引脚采用等距平行设计，引脚间距严格匹配标准面包板的插孔孔距，不需要额外弯折引脚就能直接插入面包板的连通孔位，避免了手工弯折引脚带来的应力损伤，也能保证插装后三个引脚的接触可靠性，不会出现引脚歪斜导致的接触不良问题。

管体部分采用经典的圆柱金属封装结构，建模时还原了管帽与管座的压合接缝细节，管体直径控制在适配标准IC插座、散热夹的尺寸范围内，当需要给晶体管加装小型散热片时，管体的圆柱面可以直接和散热夹的弧形接触面贴合，不需要额外做结构适配。引脚部分做了分段的结构设计，靠近管座的位置做了小幅度的弯折过渡，避免引脚根部和管座密封位置出现直角应力集中，实际生产中这个位置是密封绝缘子的受力薄弱点，建模时保留的圆弧过渡结构，也能对应实际元件生产时的引脚成型工艺，还原真实元件的抗弯折疲劳特性。

从安装边界来看，三个引脚的伸出长度做了适配两种安装场景的设计，当用于面包板插装时，引脚伸出长度刚好能穿过面包板的上下两层接触弹片，保证接触面积足够；当用于PCB波峰焊时，引脚长度预留了穿过标准1.6mm厚度PCB后露出2mm的焊盘焊接长度，不需要二次剪脚就能满足波峰焊的工艺要求。引脚的末端做了微小的倒角处理，对应实际元件引脚的浸锡端头，既方便插装时对准孔位，也能还原焊接时焊锡顺着倒角爬升的润湿效果。

设计过程中特意规避了常见建模的细节误差，比如管体端面的标识区域预留了平整的打印面，实际元件上的型号标识就是印刷在这个端面上，建模时保持这个面的平面度，方便后续在装配体里添加型号标识的贴图。三个引脚的相对位置公差控制在0.1mm以内，和实际元件的引脚成型公差保持一致，避免在做PCB装配仿真时出现引脚和焊盘对位不准的问题。管体内部的空腔结构虽然在外部装配时不可见，但建模时也按照真实封装的内部尺寸做了预留，方便后续做热仿真时，能够准确模拟管芯到管壳的热传导路径，计算不同功耗下的管壳温升。

在电路原型搭建的场景里，这类直插晶体管的使用频率远高于贴片封装，因为面包板无法直接焊接贴片元件，必须搭配转接板使用，而直插元件可以直接插拔，方便快速更换不同参数的晶体管做电路性能对比。建模时还原的引脚弹性变形特性，也能对应实际使用中反复插拔后引脚的形变范围，在做装配干涉检查时，可以模拟引脚插入面包板孔位时的微小形变，避免设计的周边元件和引脚出现运动干涉。比如在搭建多管并联的放大电路时，多个晶体管并排插装的间距，可以通过这个三维模型直接在装配环境里排布，提前预留出万用表表笔、跳线夹的操作空间，不会出现实际插装后元件挤在一起无法测量的问题。

管体的金属外壳部分，建模时区分了管帽的拉伸壁厚和管座的法兰厚度，对应实际金属封装的冲压工艺特性，管帽的边缘做了卷边收口的细节，和管座的法兰边压合后形成密封腔体，这个细节的还原不仅是外观上的写实，更重要的是在做电磁兼容仿真时，金属管壳的接地屏蔽范围可以通过这个模型准确计算，避免因为模型简化导致的屏蔽效能仿真误差。三个引脚从管座引出的位置，建模时还原了玻璃绝缘子的密封结构，这个位置是管体内部和外部的绝缘隔离区域，在做高压电路设计时，这个位置的爬电距离可以通过模型直接测量，确认是否满足高压应用的绝缘要求。
