双联齿圈结构双齿轮三维建模作品

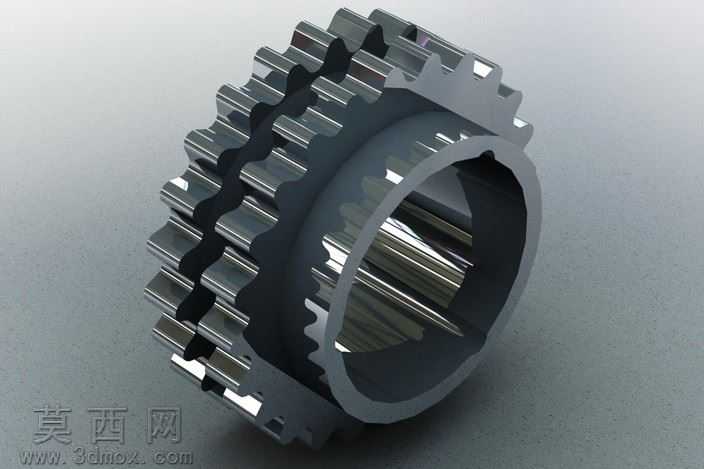

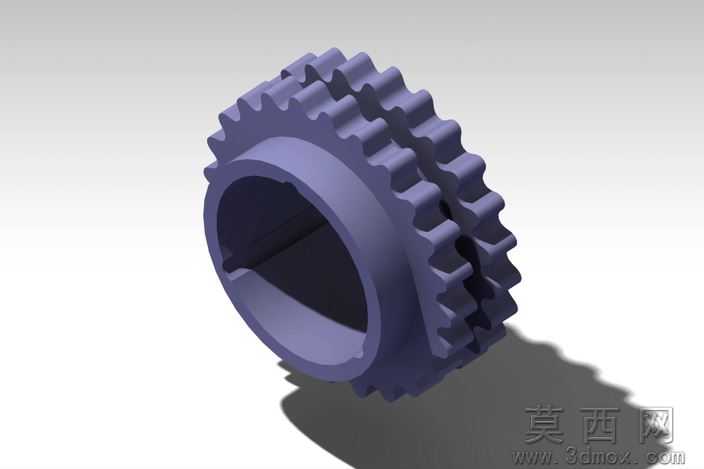

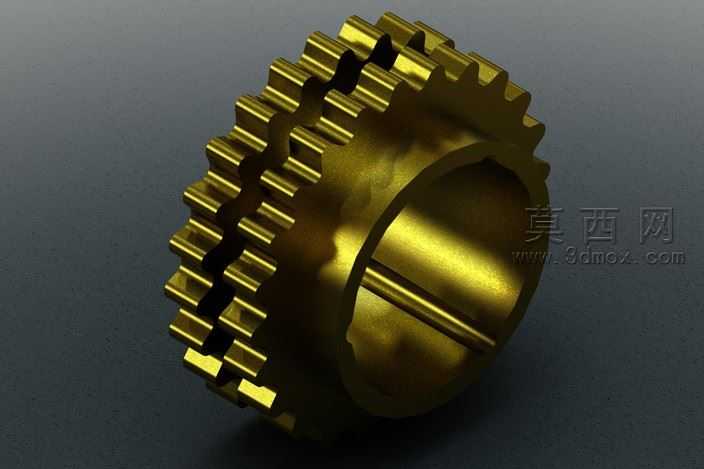

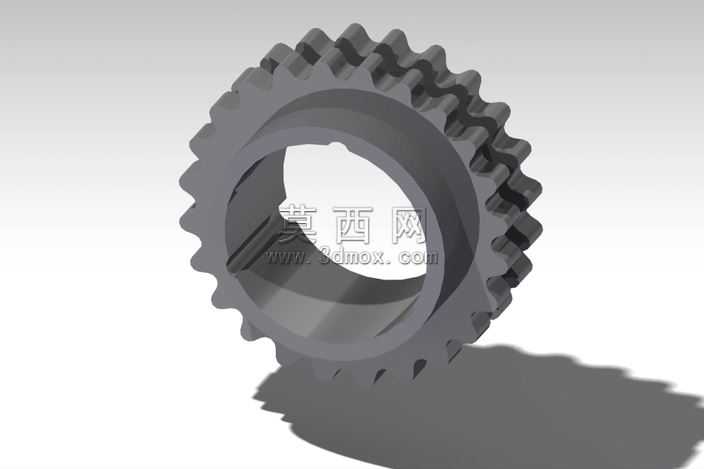

本作品为双联齿圈式双齿轮三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用参数化设计思路搭建模型框架，从齿轮的基础齿形参数入手，先完成单个齿圈的齿廓曲线绘制，严格遵循渐开线齿形的生成逻辑，保证齿形的啮合精度符合机械传动的设计规范。建模时先绘制齿圈的基准回转轮廓，通过拉伸、阵列命令完成单个齿圈的轮齿排布，再根据双联齿轮的同轴设计要求，完成两个齿圈的同轴定位与布尔合并，确保两个齿圈的同轴度公差符合传动件的设计要求，内孔部分根据齿轮的安装配合需求，设计了对应的定位卡槽结构，保证后续装配时的周向定位精度。材质渲染阶段，为模型赋予了典型的合金结构钢材质，调整材质的金属粗糙度、反光度参数，还原钢制齿轮经过机加工后的表面质感，同时添加了柔和的环境光影效果，通过地面投影增强模型的三维立体感，清晰展现两个齿圈的层级结构与轮齿的细节特征。结构设计上，两个齿圈采用一体成型的结构设计，避免了分体装配带来的同轴度误差与连接松动风险，轮齿的齿顶高、齿根高参数均按照标准传动齿轮的参数规范设置，可直接用于传动机构的装配仿真、运动干涉检查以及后续的工程图导出工作。设计过程中重点关注了齿根部分的圆角过渡处理，避免应力集中问题，提升齿轮的结构强度，内孔的尺寸与卡槽结构均按照通用安装基准设计，能够适配常规的齿轮轴安装需求，整体模型无破面、无冗余几何特征，几何拓扑结构规整，可直接导入各类机械仿真软件完成运动学、动力学分析，也可用于机械设计教学中的齿轮结构展示、传动原理演示场景，清晰呈现双联齿轮的结构特点与传动逻辑。
