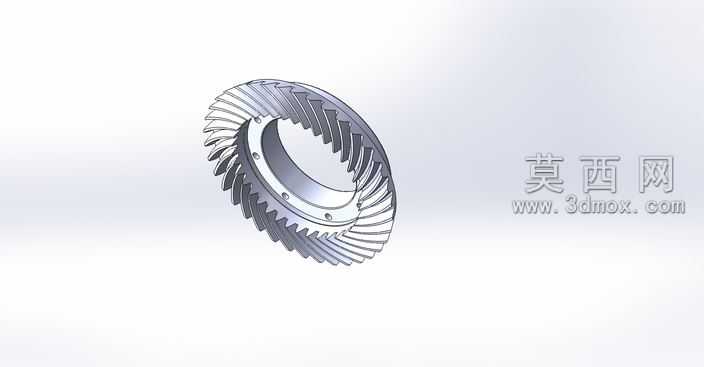

螺旋锥齿轮精密三维结构设计

本作品为螺旋锥齿轮的三维参数化设计模型，建模过程依托三维机械设计软件完成，整体采用参数化驱动的建模思路，以保证模型可根据实际传动参数快速调整齿形、外径、安装孔位等核心尺寸，适配不同的传动场景需求。建模初期首先梳理螺旋锥齿轮的传动原理，明确其作为相交轴传动核心部件的结构特征：区别于直齿锥齿轮，该齿轮的齿线为弧形螺旋形态，啮合过程中重合度更高，传动平稳性更强，可承受更大的传动载荷，因此建模时重点还原齿面的螺旋曲面形态，通过齿廓渐开线方程、螺旋角参数构建精准的齿面曲线，再通过扫掠、布尔运算等操作生成单个轮齿，之后通过圆周阵列完成整圈轮齿的排布，保证每个轮齿的齿形、齿距误差控制在建模精度范围内，还原真实齿轮的啮合特性。模型主体结构分为外圈轮齿部分与中部安装基体两部分，中部安装基体设计有均匀排布的安装定位孔，用于齿轮与传动轴、连接法兰的装配固定，安装孔的位置度、孔径参数均参考通用传动部件的安装标准设定，保证模型具备实际装配参考价值。材质渲染阶段，针对齿轮常用的合金结构钢材质进行参数调试，还原金属材质的哑光金属质感，对齿面啮合区域做细微的质感区分，模拟实际加工后的齿面磨削纹理，同时对安装孔的边缘做倒角细节处理，还原真实机加工零件的工艺特征，避免模型出现锐利直角等不符合实际加工工艺的结构。设计过程中重点考量齿轮的结构合理性：轮齿与基体的过渡区域做圆弧过渡处理，避免应力集中问题，提升零件的结构强度；中部内孔的尺寸与安装孔的排布匹配常规差速器、减速器的安装规格，可直接用于传动系统的装配模拟、运动仿真场景，帮助设计人员验证齿轮啮合的干涉情况、传动比匹配度，也可作为机械传动教学的演示模型，直观展示螺旋锥齿轮的结构形态与啮合原理。整个模型的结构完整，细节还原度高，无多余的冗余结构，所有特征均具备实际工程参考意义，可直接用于后续的工程出图、运动仿真、3D打印验证等环节。
