商用电热华夫饼烘烤制作设备结构

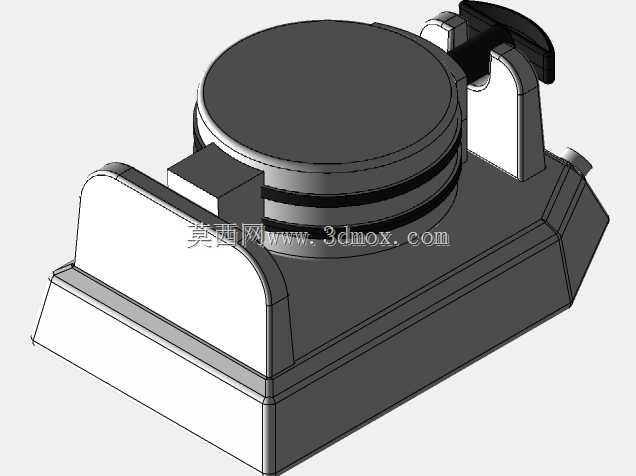

　　这款华夫烘烤设备的三维结构，核心围绕商用餐饮门店的高频使用场景搭建，区别于家用小型华夫机的轻量化设计，整体采用一体式铸铝基座搭配上翻盖式加热模组的结构，基座底部预留了12mm高度的防滑脚垫安装位，整机放置边界控制在320mm*280mm的矩形范围内，适配多数饮品店、烘焙档口的窄边操作台摆放需求，无需额外预留过多操作间隙。上加热模组通过后侧的铰接支座与基座连接，铰接位置内置了阻尼限位结构，翻盖开合角度可在0-105度区间内任意悬停，避免操作人员开合时上模突然回落造成烫伤，也能适配不同厚度面糊的投料操作需求，上模尾部设置的隔热拨杆采用耐高温电木材质，握持区域做了防滑纹理处理，操作时手部距离加热盘面的安全距离超过40mm，

　　符合商用厨电的操作安全设计规范。上下加热盘面均采用圆形等厚铸铝盘面，盘面直径为200mm，盘面内部预埋了环形电热管排布槽，加热管与盘面的接触间隙控制在0.2mm以内，保证热传导效率均匀，避免局部烤焦或者受热不足的问题，盘面边缘做了3mm高度的围边结构，可防止面糊受热膨胀后溢出到设备外壳表面，减少日常清洁的工作量。基座内部预留了温控器、电源接线端子的安装腔体，腔体侧壁设置了三组对流散热孔，可保证长时间连续工作时内部电气元件的工作温度稳定在安全区间，基座正面预留了温控旋钮、电源指示灯的安装位，开孔尺寸匹配常规商用厨电的标准控制元件规格，无需额外定制配件即可完成装配。从建模逻辑来看，整个设备的结构拆分完全按照实际装配流程划分，铰接支座、

　　加热盘面、隔热外壳、基座底盖均为独立可拆分零件，各零件的配合公差按照注塑件、压铸件的通用生产公差设置，装配间隙预留0.15-0.3mm，既可以满足实际生产的开模需求，也能为后续的结构迭代、配件替换提供参数参考，设备后侧预留了电源线出线孔，出线孔位置设置了橡胶护线圈，可避免电源线长期弯折造成外皮破损，适配不同地区的电源接线规范。
