小型生物质颗粒燃烧供热炉结构设计

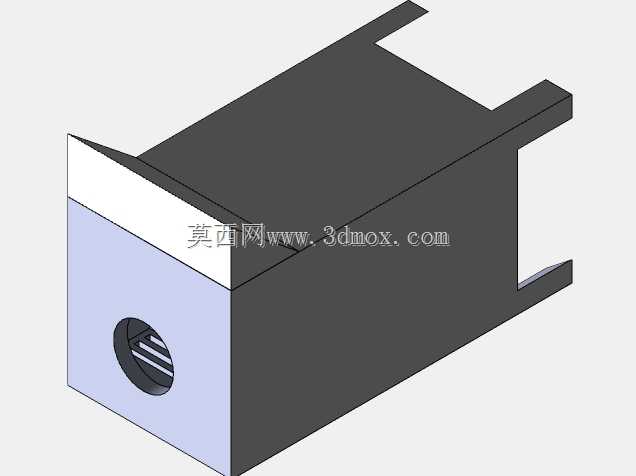

　　这款颗粒炉的三维结构设计，主要面向小型分布式供热场景，可适配家庭采暖、小型作坊烘干、大棚局部补温等多种民用及轻型工业供热需求，作为生物质颗粒燃料的直接燃烧载体，能够将颗粒燃料的化学能稳定转化为热能输出，替代传统燃煤小炉具，降低供热环节的污染物排放水平。从结构设计逻辑来看，炉体采用方箱式主体构型，整体为封闭焊接式腔体结构，侧面预留的圆形开孔为进料与观火集成端口，端口内部设置的格栅结构，一方面可以阻挡燃烧过程中颗粒燃料向外飞溅，另一方面能够通过格栅间隙观察内部燃烧状态，同时作为一次进风的辅助通道，为表层燃料提供充足氧气保证充分燃烧。炉体顶部延伸出的两个平行凸耳结构为安装固定位，可直接卡装在配套的供热支架或者换热模块上，

　　不需要额外设计复杂的连接工装，安装边界清晰，现场装配时只需要对齐凸耳的定位孔完成紧固件锁附即可，能够大幅降低现场安装的调整工作量。炉体前侧的浅色面板为可拆卸检修门结构，日常维护时可以直接拆下该面板，清理内部燃烧积灰、更换损坏的耐火衬层，不需要对整个炉体进行拆解，维护操作的便利性较高。腔体内部的空间划分经过针对性优化，下部预留足够的积灰腔容积，能够储存连续运行72小时以上的燃烧灰分，不需要频繁停机清灰；中部为核心燃烧区，内壁预留了耐火材料的安装厚度空间，可根据使用需求浇筑耐火混凝土或者粘贴耐火陶瓷纤维板，避免高温直接灼烧金属外壁导致结构变形；上部为烟气导流区，能够引导高温烟气向后续换热模块流动，减少热量在炉口处的无效散失。

　　设计过程中对炉体的壁厚做了梯度匹配，燃烧区对应的外壁采用稍厚的板材提升耐高温变形能力，非高温区的外壁采用常规厚度板材控制整体重量，在保证结构强度的前提下尽可能降低设备自重，方便小型场景下的搬运与移位。两侧的安装凸耳做了折弯加强处理，避免长期承重出现形变，凸耳上的安装孔位采用长圆孔设计，能够适配安装支架的小范围尺寸误差，降低配套加工的精度要求。
