CA6140车床引脚通道结构件

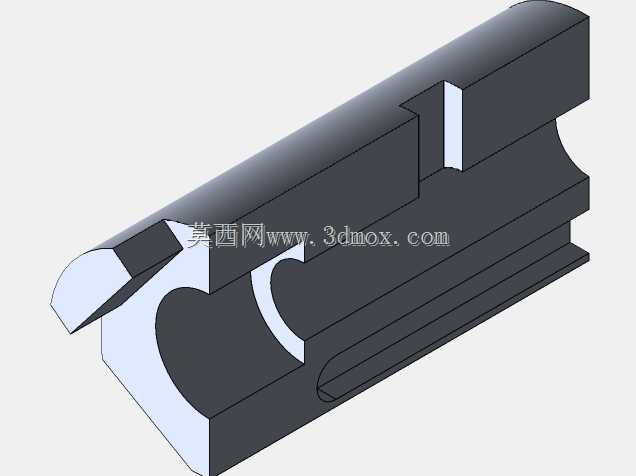

　　该结构件是CA6140普通车床床身部位的专属配套零件，主要承担车床进给系统中传动杆件的走线与定位防护功能，在车床实际运行过程中，可将进给箱传递至溜板箱的传动拉杆、操纵杆约束在预设的安装空间内，避免杆件运行过程中出现径向窜动，同时阻隔加工过程中飞溅的铁屑、切削液接触传动杆件表面，降低杆件磨损卡滞的概率，延长进给传动机构的维护周期。从结构设计逻辑来看，该零件采用一体化挤压成型的主体结构，整体沿车床床身的轴向布置，主体截面为带弧形让位槽的异形结构，内侧的弧形槽完全匹配传动杆件的外圆轮廓，安装时可直接卡接在床身预设的安装基面上，无需额外设计复杂的定位工装。零件侧面预留的40mm凸台结构，是用于和床身侧面的安装支座配合定位，

　　凸台的端面平面度控制在0.02mm以内，可保证安装后零件整体与床身导轨的平行度满足传动要求；前端的扁平矩形区域上开设的方形定位槽，用于和相邻的走线防护段对接，拼接时可通过方形槽实现快速对位，避免多段拼接时出现错位导致杆件卡阻。零件前端设计的15mm深度切割成型结构，是为了避让溜板箱运行到床身近端时的行程极限位置，避免溜板箱复位时与该防护结构发生碰撞，该切割面的角度经过反复校核，刚好匹配溜板箱侧端的轮廓弧度，在不影响防护范围的前提下最大化压缩了安装占用空间。从安装边界来看，该零件的底部安装面完全贴合CA6140床身的安装基准面，整体安装后突出床身表面的高度不超过65mm，不会干涉车床横刀架的横向进给行程，

　　零件两端的对接结构可与同系列的防护通道无缝拼接，覆盖整个床身的传动杆件走线区间。在建模过程中，先从侧面轮廓入手绘制主体截面，通过整体挤压生成基础实体，再针对前端圆柱形让位区域做精准切割，之后挤出侧面定位凸台，最后在前端矩形区域完成方形定位槽与避让结构的切割，所有特征的尺寸公差都严格匹配CA6140车床的原厂装配要求，可直接用于零件的加工生产或老旧车床的配件替换。
