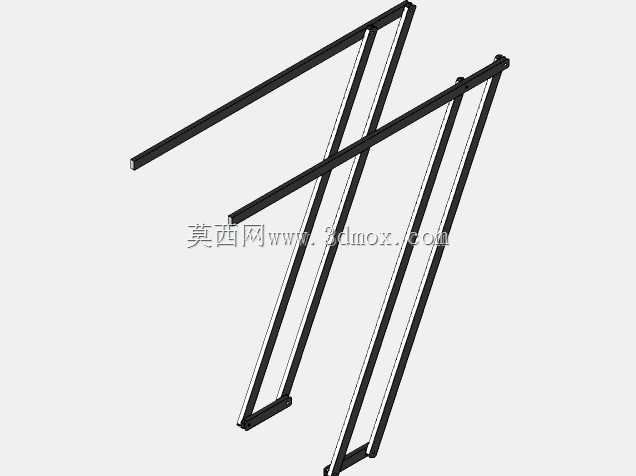

FTC竞赛用四杆升降执行机构结构

　　这套四杆升降结构是面向青少年机器人竞赛场景开发的执行端部件，核心作用是在限定的机器人整机尺寸边界内，完成垂直方向的抬升、托举动作，适配竞赛中需要举升物料、抬升执行组件到指定高度的任务需求。从结构设计逻辑来看，整套机构采用平行四边形四杆的传动原理，相比单级直线导轨升降、剪叉升降结构，平行四杆在抬升过程中能始终保持末端安装面的水平姿态，不需要额外增加姿态补偿结构，能大幅降低末端执行器的控制复杂度，尤其适合竞赛场景下快节奏的动作响应要求。整套杆件采用等截面长条型材加工，杆件之间通过铰接点连接，铰接位置预留了标准的紧固件安装孔位，可根据实际负载需求调整铰接点的紧固预紧力，避免抬升过程中出现杆件晃动、回程间隙过大的问题。从安装边界来看，

　　整套机构收拢状态下的纵向占用空间极小，完全适配FTC竞赛规则对机器人起始尺寸的限制要求，伸展后可达到收拢状态三倍以上的垂直抬升行程，在行程范围内的任意位置都可通过驱动端的锁止结构保持姿态稳定，不会出现负载下的自坠问题。在实际应用场景中，这套结构除了适配竞赛机器人的抬升需求，也可经过尺寸缩放后，用于小型自动化设备的上下料抬升工位、轻型物料的分层转运机构，结构本身没有复杂的异形加工件，所有杆件都可通过常规型材切割、钻孔工序完成加工，铰接点采用标准的销轴与轴承配合，转动阻尼均匀，长期往复运行也不会出现明显的磨损卡顿。设计过程中特意将驱动端的安装位置设置在底部杆件的铰接端附近，可直接适配舵机、小型直流电机加齿轮组的驱动方案，

　　不需要额外设计复杂的传动链路，驱动扭矩经过四杆机构的力臂转换后，末端可承载的负载能达到驱动端直接输出负载的1.5倍以上，兼顾了抬升行程与负载能力的平衡。杆件的排布上采用了双侧对称的双四杆布局，相比单侧单组四杆结构，双侧布局的抗侧向扭转能力提升明显，当末端负载出现偏载时，两侧杆件可同步分摊偏载力矩，避免单侧杆件受力过大出现变形，整套机构的所有铰接转动副都处于同一平面内，安装调试时只需要保证两侧杆件的铰接点同轴度，即可实现顺畅的抬升动作，对加工精度的容忍度较高，非常适合快速原型制作与小批量的竞赛场景加工需求。
