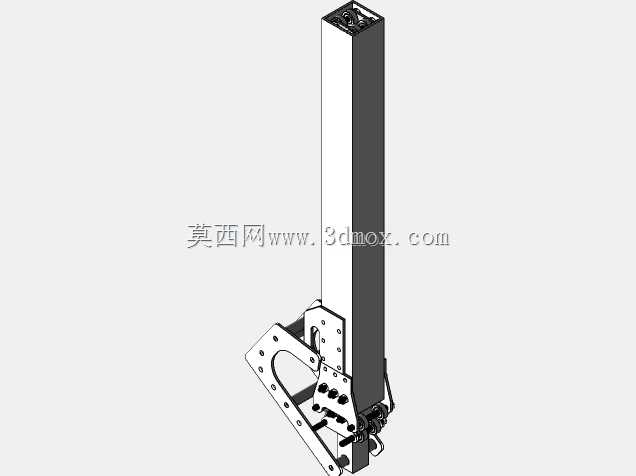

FRC竞赛用三级伸缩钩机械结构

　　这套三级伸缩钩结构最初是围绕FRC机器人竞赛的钩取、挂接与高位伸缩作业需求搭建的，整套机构采用嵌套式方管作为伸缩主体，三级臂段依次套合，收缩状态下整体占用空间被压缩到极小，展开后则能获得数倍于收缩长度的作业行程，这一特性恰好匹配竞赛机器人既要在有限底盘尺寸内收纳机构、又要在任务阶段触达高处目标的矛盾约束。

　　从实际落地的作业场景来看，这类多级伸缩钩并不只适用于竞赛场地：在轻型自动化仓储线里，它可以作为窄巷道工位的高位取料执行端，在巷道宽度受限、无法布置大跨度横移机构的位置，靠竖直方向的逐级伸出完成货架上层料箱的钩取拖曳；在小型移动式作业平台上，它也能充当临时挂接构件，完成线缆挂钩、轻载工装吊取这类动作，底部铰接的钩体支座还预留了多组安装孔位，可直接适配不同螺孔间距的铝型材机架，不需要额外加工转接板。

　　功能实现上，整套机构的伸出动力完全依托恒力弹簧提供，没有额外配置驱动电机与传动齿条——恒力弹簧的输出力在全行程范围内波动极小，恰好能抵消三级伸缩臂自身的重量，让臂段在任意伸出位置都能保持力平衡，既不会因为自重意外回缩，也不需要额外的锁止结构承担持续负载。臂段的限位依靠嵌套方管端部的止挡凸缘完成，每一级臂管的末端都加工有外翻限位边，伸出到极限位置时相邻管段的止挡边互相贴合，硬限位直接承担轴向拉拔载荷，避免臂段完全脱出。底部钩体部分采用折弯板材拼接成型，钩口轮廓做了圆弧导向，对接目标挂点时即使存在少量位置偏差，也能顺着圆弧滑入钩槽，降低对位精度要求；钩体侧面预留的多组通孔既可以用来安装辅助导向轮，也能加装检测传感器确认挂接是否到位。

　　设计思路上，整套结构优先控制的是收缩态的包络尺寸：最外层固定臂作为主支撑，直接通过底部法兰孔固定在机器人底盘或者设备机架上，外层方管的截面尺寸决定了整套机构的最大横向占用边界，向内嵌套的两级活动臂依次减小截面，配合低摩擦的滑动衬垫减少伸缩过程中的卡滞。选用方管作为臂体主材，一方面是方形截面自身的抗扭性能远优于同重量的圆管，钩体在侧向受载时不容易出现臂段扭转晃荡；另一方面方管的平直外壁方便直接安装恒力弹簧的固定座，弹簧卷盒可以内置在最外层臂管的顶端，不额外占用外部安装空间。

　　安装边界方面，固定段的底部连接座采用多孔位布局，兼容常用的25mm、38mm系列铝型材安装槽，也可以直接通过螺栓锁固在钢板焊接机架上；收缩状态下整套机构的高度仅为完全展开行程的三分之一左右，横向宽度以外层方管截面为基准，两侧预留的安装间隙不超过10mm，不需要在周边预留大尺寸避让空间。需要注意的是，恒力弹簧的选型要匹配三级臂的总重量，弹簧拉力略大于活动臂总重即可，拉力过大会导致伸出末端冲击硬限位，拉力不足则会出现臂段自行回缩的问题；滑动配合面的间隙控制在0.3-0.5mm之间，间隙过小容易因为加工变形出现伸缩卡涩，间隙过大则会让伸出后的臂段晃动量超差，影响钩取对位精度。
