带开关一体式品字AC电源输入插座结构

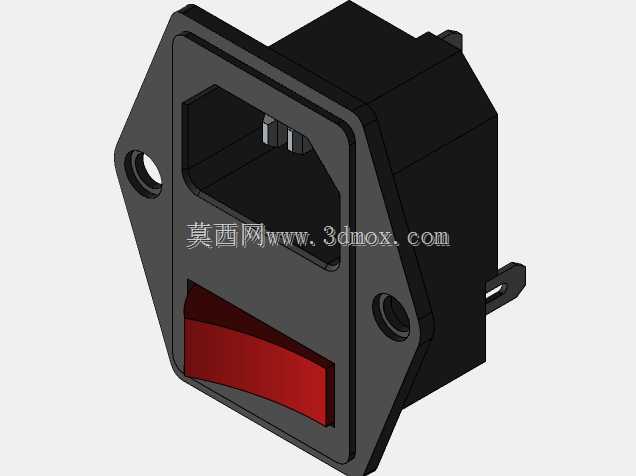

　　这款带开关的一体式品字AC电源输入插座，是各类台式工业设备、桌面型机电装置、仪器仪表机箱上最常见的市电输入接口组件，日常在小型机床控制箱、桌面型3D打印设备、台式测试仪器、工控终端机箱的后侧下部都能见到这类部件的身影，承担着设备市电接入与前端电源通断控制的双重功能，省去了额外在机箱面板开孔布置船型开关的工序，能有效压缩机箱面板的开孔空间，简化装配走线的流程。从结构设计来看，这款插座采用一体化注塑成型的黑色阻燃PA壳体，将品字三芯电源接插端与红色船型翘板开关整合在同一安装基座上，安装法兰采用带两个对称固定孔的菱形切边结构，相比传统圆形法兰的插座，在机箱面板开孔后不会发生跟转问题，两个安装孔的孔位间距符合行业通用的安装尺寸规范，

　　适配绝大多数标准机箱的预设开孔位，安装时从机箱外侧将插座嵌入开孔，通过两颗M3规格的螺丝从外侧锁紧即可完成固定，不需要在机箱内部额外设置固定支撑结构，装配效率更高。插座的接插端采用标准三芯品字插套结构，插套为铜质镀镍材质，接触电阻低，耐插拔性能符合民用与工业设备的通用使用要求，额定承载电流适配常规10A以内的市电输入场景，满足绝大多数小型机电设备的供电需求。整合在插座上的红色翘板开关为单刀双掷结构，直接串联在插座的火线进线回路中，开关拨杆的红色配色符合电气安全的通用标识规范，用户可以直观识别开关的通断状态，不需要额外设置电源通断指示灯也能快速判断设备是否处于通电状态，开关的操作手感阻尼适中，拨动手感清晰，不会出现误触发的问题。

　　在建模细节上，这款模型完整还原了插座壳体的脱模斜度、安装孔的沉台结构、插套的避让槽、开关拨杆的弧形贴合面、后侧插片的定位凸台等细节，壳体上的分型线、加强筋结构都做了写实还原，接插端的防误插挡片结构也完整呈现，能够直接用于机箱面板的装配干涉检查、开孔尺寸校核，也可以用于设备整机的外观渲染、装配工艺演示场景。在实际选型使用时，这类一体式插座相比分体布置的插座加开关的组合，能减少机箱内部的一段接线，降低火线裸露带来的安全隐患，同时因为整合了两个功能部件，整体的安装深度更浅，对于内部空间局促的小型机箱来说适配性更好，后侧的三个接线插片为标准6.3mm规格，适配常规的冷压接线端子，接线时不需要额外焊接，直接将压接好端子的导线插紧即可完成接线，

　　后期维护更换也十分便捷。插座的壳体阻燃等级满足UL94-V0要求，在出现过载打火的情况时能够有效阻止火焰蔓延，符合电气设备的安全设计规范，安装法兰与机箱面板贴合的面设置有一圈浅凹槽，可粘贴防水泡棉胶条，实现IP40级别的面板防护，避免灰尘从安装缝隙进入机箱内部。
