Nema34规格电机适配安装支撑壳体结构

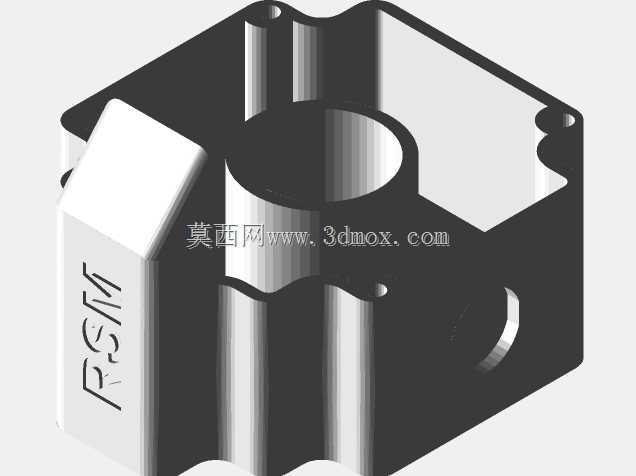

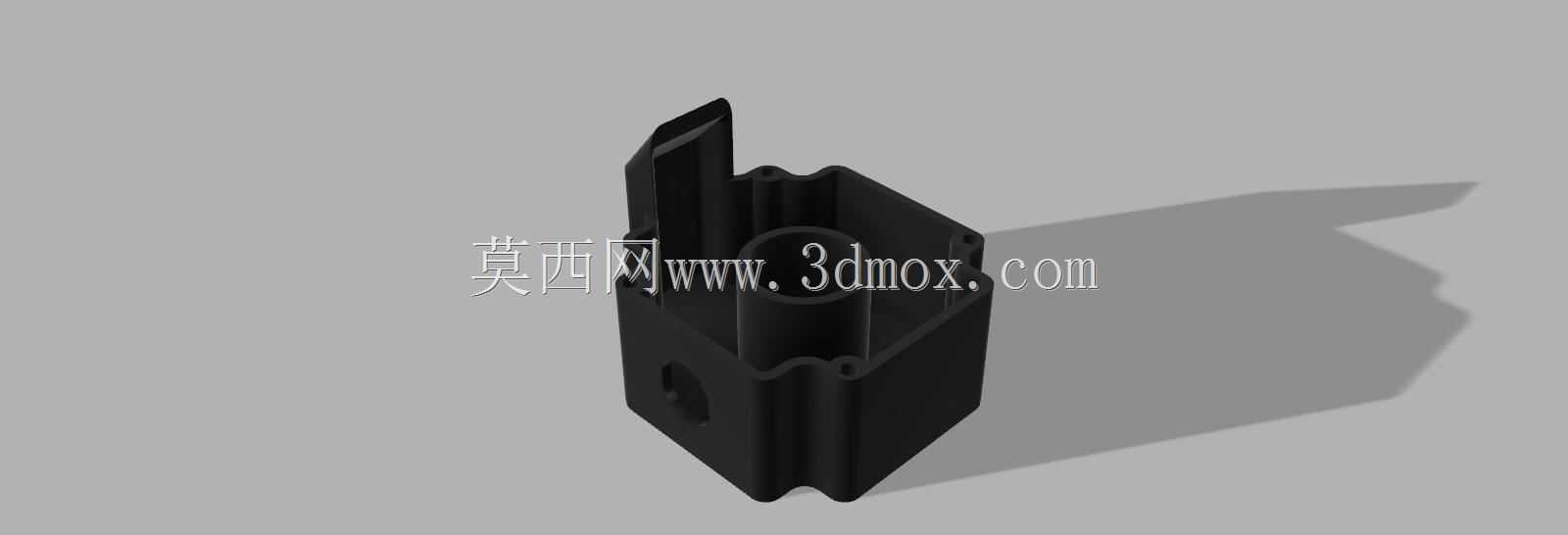

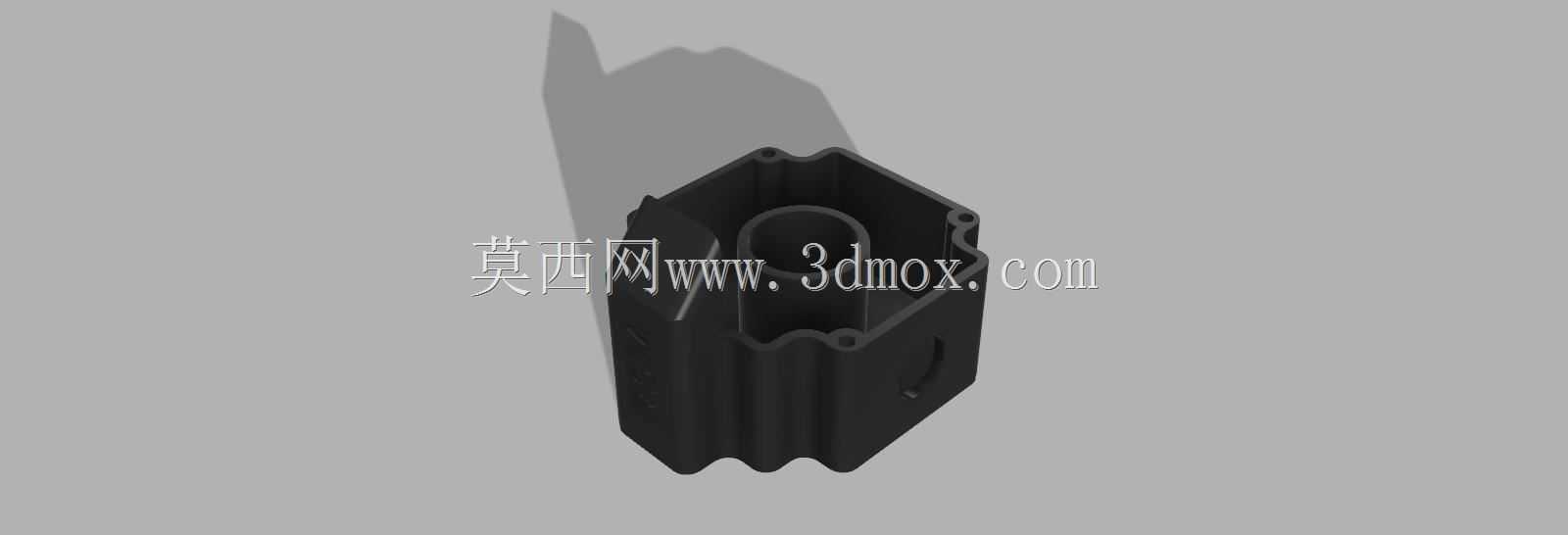

　　在中小型自动化设备、数控改造、小型传动机构的搭建场景中，Nema34规格步进电机的应用十分普遍，这类电机输出扭矩充足，适配多数中负载的直线传动、回转分度工况，但很多设计人员在装机时容易忽略电机本体的安装支撑问题，尤其是当电机轴伸端连接同步轮、联轴器或者负载轮时，电机前端盖的受力会直接传递到机壳安装止口，长期运行下容易出现端盖变形、轴承偏磨、运转异响等问题，这款支撑壳体就是针对这类痛点设计的配套结构。从结构设计逻辑来看，这款壳体采用了包裹式的支撑思路，没有采用传统的平板式安装座结构，而是将电机的机身部分纳入支撑腔体内，整体腔体内径匹配Nema34电机20毫米的径向安装容量，腔体内壁做了贴合电机外轮廓的仿形设计，

　　既能够限制电机运行时的径向攒动，也能分散电机工作时产生的振动能量，避免振动集中在前端盖的安装螺丝位置。壳体外侧设置了一体化的安装凸耳，凸耳上预留了贯通的安装孔位，安装时可以直接将壳体连同电机一起固定在设备的安装基板上，不需要额外制作转接板，减少了装配时的公差累积。壳体侧壁预留了走线缺口，方便电机的动力线、编码器线从侧面引出，不会和前端的传动部件产生干涉，同时壳体的端部做了和电机端盖匹配的止口结构，装配时可以直接卡入电机端盖的定位台阶，不需要反复调整同轴度，能有效降低装配难度。从安装边界来看，这款壳体的轴向长度覆盖了电机机身近三分之一的区域，不会遮挡电机后端的散热筋结构，保证电机运行时的自然散热效率，

　　壳体的外轮廓做了多段的凹凸加强结构，在不增加整体壁厚的前提下提升了壳体的结构刚性，即使在电机频繁正反转、急停急启的工况下，也不会出现壳体共振的问题。实际选型使用时，需要注意匹配对应电机的机身长度，这款支撑结构推荐在负载率30%左右的Nema34电机工况下使用，也就是电机持续输出扭矩维持在额定扭矩三成左右的场景，比如小型输送带驱动、3D打印机Z轴传动、小型回转工作台驱动等场景，既能够提供足够的支撑强度，也不会因为结构过于冗余增加不必要的安装空间占用。壳体的安装孔位采用了标准的Nema电机安装孔距设计，和市面上绝大多数同规格的步进电机、伺服电机安装尺寸兼容，不需要额外修改孔位，替换原有安装座时可以直接对位安装，减少改造成本。
