DB15串口连接器分体式防护外壳

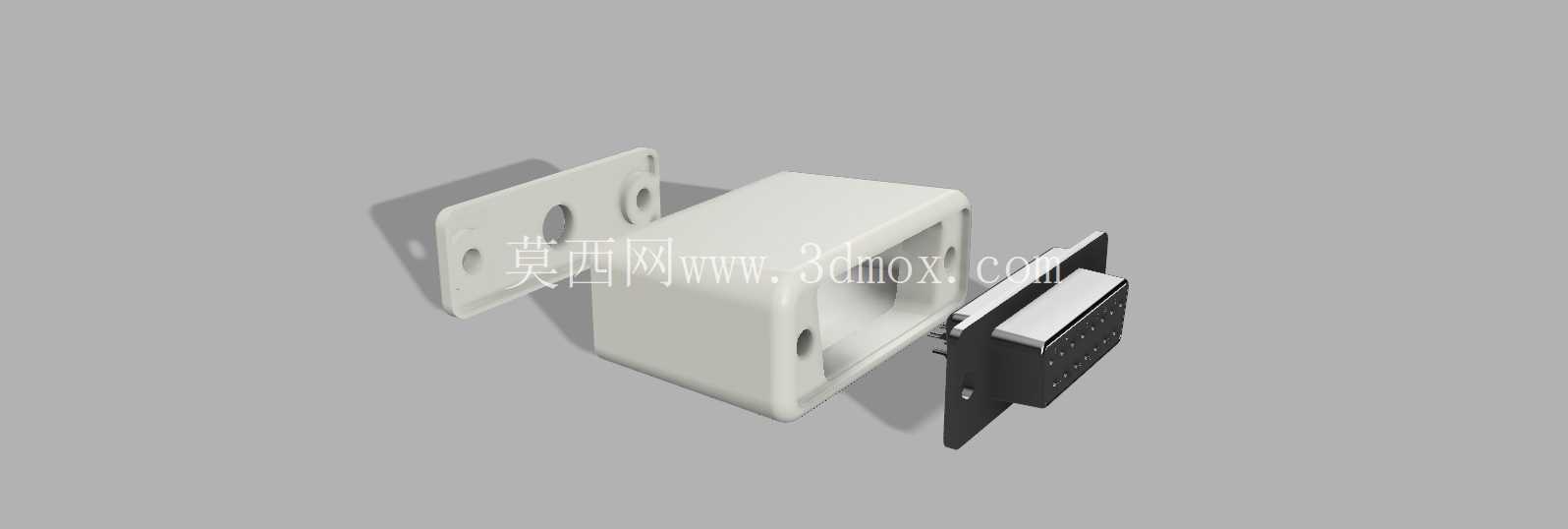

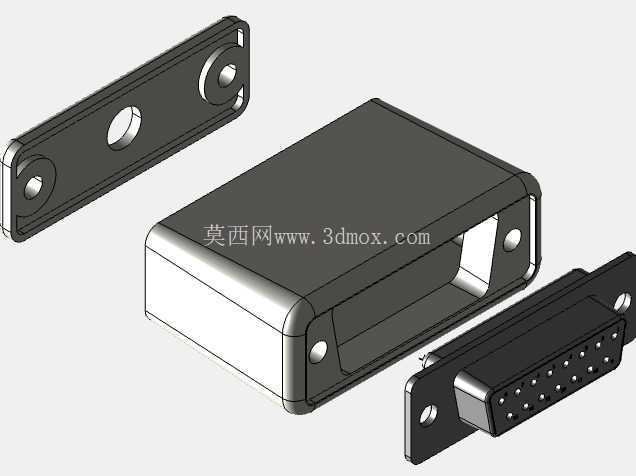

　　这套DB15连接器外壳针对工控柜内D-sub15针接口的现场装配需求开发，整套结构拆分为前安装法兰板、中部绝缘防护壳体、尾部压线固定盖板三个独立部件，适配标准DB15公头/母头插芯的封装尺寸，常见应用在工业测控机柜、老旧数控设备IO扩展端口、实验室测试台信号转接面板、3D打印设备主控通讯接口这类需要频繁插拔串口线缆的场景中。

　　从安装边界来看，前端法兰板预留了两个对称的沉头安装孔，孔位间距完全匹配市面通用DB15连接器的面板开孔规范，法兰板整体轮廓做了圆角过渡，安装时可以直接嵌入机柜面板预先开好的矩形开孔，从机柜外侧穿入后，中部壳体从机柜内侧对位扣合，不需要额外定制异形转接支架，面板开孔的长宽公差控制在0.2mm以内即可顺利装配，法兰板厚度预留了1.5mm的沉台，安装后法兰表面和机柜面板几乎齐平，不会突出勾挂过往的线缆。中部壳体的内腔尺寸完全避让DB15插芯的针脚焊接区域，壳体内侧预留了两道定位卡槽，插芯推入后可以直接卡入卡槽限位，不需要额外打胶固定，壳体侧壁预留了卡扣槽，和前后两个部件的卡扣对位按压即可完成组合，全程不需要螺丝紧固，装配效率比传统螺丝锁紧式DB15外壳提升近一倍。

　　尾部的压线盖板设计了多档不同直径的压线卡槽，可以适配外径3mm到8mm的不同规格屏蔽串口线，线缆穿入壳体后，把屏蔽层压在盖板和壳体的接合面处，再扣合盖板就可以实现线缆的抗拉固定，拉扯线缆时外力不会直接作用在内部焊接的针脚上，避免现场运维插拔时扯断线芯。壳体两侧预留了可选的螺丝锁紧孔位，在高振动的设备场景比如移动工程机械、产线移动工位上，可以追加两颗M2小螺丝把上下壳体锁死，防止设备长期振动导致卡扣松脱。

　　整个外壳的壁厚均匀控制在1.8mm，既满足3D打印熔融沉积成型的最小壁厚要求，打印完成后壳体具备足够的结构韧性，插拔连接器时不会发生壳体碎裂，同时壁厚不会过厚导致整体外形臃肿，壳体外部的棱角全部做了R0.8的圆角处理，没有尖锐毛刺，装配时不会划伤操作人员的手部。设计过程中特意把插芯的定位基准和法兰安装基准做了同轴度约束，装配完成后DB15插芯的端面和法兰面板的平行度误差小于0.1mm，对接外部串口插头时可以顺畅插入，不会出现针脚对位偏移、插针弯折的问题。壳体侧面还预留了小型的标识粘贴平面，用户可以根据端口定义粘贴信号标签，方便后期柜内线路排查。针对户外临时测试的使用场景，壳体的接合面预留了0.3mm的密封胶条槽位，有防水需求的场景可以粘贴薄硅胶条，装配后可以达到IP54左右的防尘防泼溅等级，适配车间多粉尘、少量切削液飞溅的环境。和市面上常见的一体式DB15金属外壳相比，这套分体塑料壳体不需要做钣金折弯、电镀工序，小批量定制时加工成本更低，同时本身绝缘属性可以避免柜内意外短路时外壳导电引发的信号干扰，针对低压信号传输的串口场景，绝缘壳体还能减少外部电磁信号对针脚通讯的干扰。
