CA6140机床用双通道限位插槽结构件

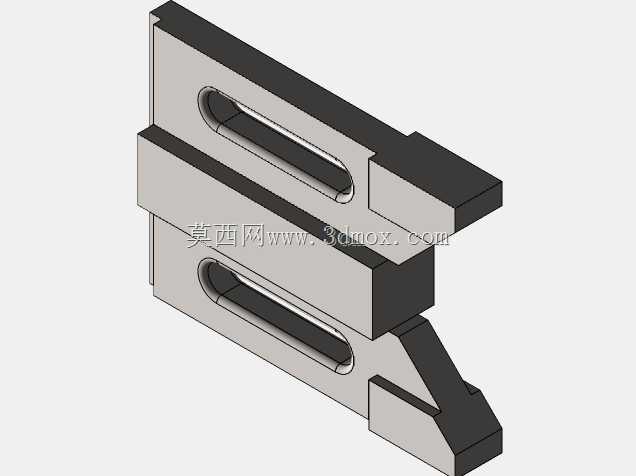

　　该通道插槽是CA6140普通车床溜板箱部位的配套限位导向构件，实际装配在床身与溜板的衔接传动区域，主要作用是约束溜板进给过程中的横向窜动余量，同时为进给机构的滑移拨叉提供稳定的滑动导向轨道，避免进给动作出现卡滞、偏移超差的问题。从结构设计来看，构件整体采用分层式双通槽平行布局，两个长圆形通槽的槽边做了R角过渡处理，能有效降低滑移部件往复运动时的接触应力集中，减少长期运行后的槽边磨损变形量，延长配件的更换周期。构件的安装基准面做了整面铣平处理，平面度公差控制在0.02mm范围内，装配时可直接贴合床身的预装基面，不需要额外配磨修形，能大幅降低现场装配的调整工时。构件端部的斜向卡位结构是设计时的核心考量点，该结构与溜板上的限位挡块配合，

　　可在溜板运行至行程端点时实现硬限位缓冲，避免进给超程撞坏传动丝杠。从安装边界来看，构件的整体厚度适配CA6140车床床身的预装槽宽度，安装孔位与床身原有预留孔完全对齐，不需要在床身上重新钻孔攻丝，属于可直接替换的原厂适配配件。在实际加工场景中，这类插槽的磨损是车床长期运行后的常见故障点，磨损后会导致进给精度下降、车削端面出现振纹，更换该构件时仅需拆卸原有固定螺栓即可完成换装，不需要拆解整个溜板箱结构，维修效率较高。建模过程中对槽的内壁粗糙度、安装面的形位公差都做了对应参数设定，可直接导出工程图用于生产加工，槽的长度尺寸对应CA6140车床的常用进给行程范围，不会出现行程不足或者冗余过大的问题。构件的材质默认选用45号钢调质处理，表面硬度可达到HB220-250，兼顾耐磨性与韧性，能承受溜板进给时的侧向冲击力，不会出现受力断裂的情况。双槽平行度公差控制在0.015mm以内，保证两个槽内的滑移部件运动轨迹一致，避免出现运动干涉。
