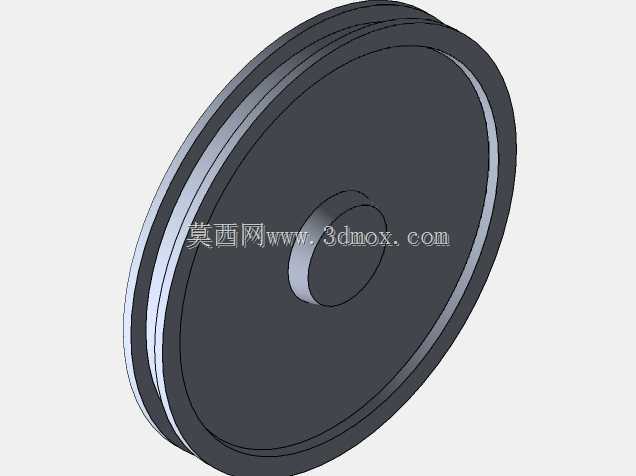

CA6140车床大轮圈结构设计

　　在普通卧式车床的传动系统中，轮圈类零件是带传动副的核心承载构件，CA6140作为国内应用覆盖面极广的通用卧式车床，其主轴箱、进给箱的外置传动环节中，大轮圈承担着将电机输出扭矩通过V带传递至主轴变速机构的关键作用，直接决定了主传动链的动力传输稳定性与转速传递精度。这类大轮圈通常安装在车床主轴箱的输入轴端，安装边界需要匹配轴径的配合公差，轮缘的槽型尺寸需对应配套V带的型号，保证带与轮槽的接触面积符合传动设计要求，避免运转过程中出现打滑、跳带等问题。从结构设计逻辑来看，这类轮辋类回转零件采用对称结构设计，建模过程中先完成半截面的二维草图绘制，通过多段拉伸特征构建不同高度的轮缘、轮毂与辐板结构，针对轮槽的工作面，

　　采用拔模特征处理内侧边缘的倾斜角度，这个角度需要严格匹配V带的楔角，保证带传动过程中工作面的贴合度，减少不必要的接触磨损。轮圈的轮毂部分需要设计与传动轴配合的中心孔，孔的公差带通常选用过渡配合，保证运转过程中不会出现相对窜动，同时轮毂的轴向长度需要满足轴上定位的要求，与轴肩、锁紧螺母的安装位置预留足够的配合空间。辐板部分连接轮毂与外缘轮槽，在保证结构强度的前提下尽可能减少整体重量，降低转动惯量，避免车床启动、变速过程中出现过大的冲击载荷。轮缘部分的多槽结构需要保证各槽的轴向间距一致，槽的深度、侧面粗糙度都要满足传动要求，运转过程中多根V带的受力均匀性直接由轮槽的加工精度决定，建模时的尺寸公差标注需要对应机械加工的工艺要求，

　　给后续的车削、磨削工序留足合理的加工余量。在实际车床运行场景中，大轮圈长期处于高速回转状态，设计时还要考虑动平衡的相关要求，结构上尽可能保证质量分布均匀，避免高速运转时产生额外的振动，影响车床的加工精度与轴承使用寿命。这类轮圈的外形尺寸需要匹配车床的整体防护结构，安装后不能与主轴箱的防护罩、皮带张紧机构产生运动干涉，张紧轮的调整行程也要结合轮圈的中心距进行核算，保证皮带磨损后有足够的调整余量。
