自行车脚踏控制刹车结构设计方案

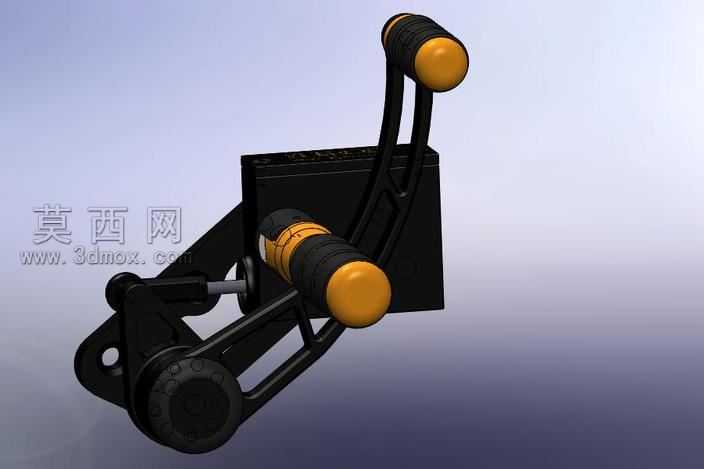

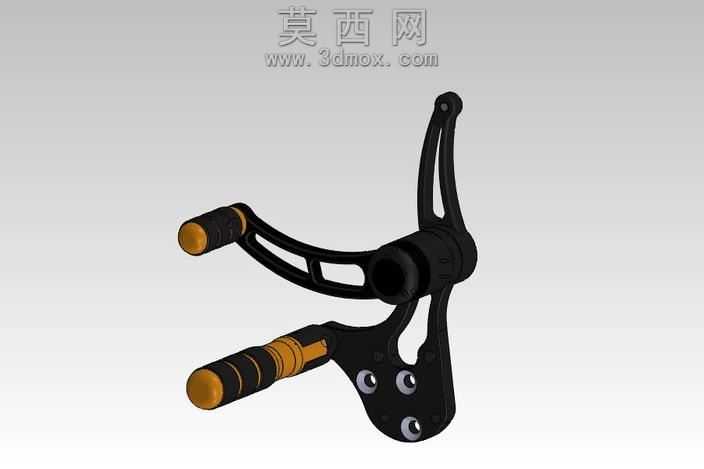

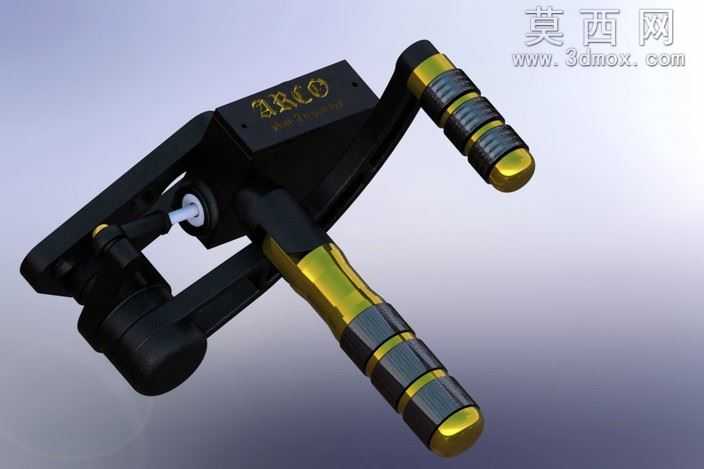

本作品为自行车脚踏控制刹车的三维结构设计，建模阶段采用SolidWorks完成全参数化零件构建，首先对脚踏操控单元、传动连杆组件、刹车执行模块、安装固定基座四大核心部分进行独立零件建模，每个零件均严格遵循机械加工工艺要求设定尺寸公差与配合间隙，确保后续装配环节无干涉问题。建模过程中对脚踏握柄的曲面造型做了连续曲率优化，通过样条曲线拟合人体工学握持轮廓，避免棱角应力集中的同时提升踩踏操控的贴合手感；传动连杆采用镂空式桁架结构设计，在保证结构抗弯强度的前提下大幅降低组件自重，适配自行车轻量化的设计需求。材质渲染环节针对不同零件做了差异化材质设定：主体金属结构件采用哑光黑色喷塑金属材质，调整粗糙度参数模拟实际工件表面的细微颗粒质感，金属反射度控制在15%避免过度反光失真；脚踏端部的防滑握头采用橙黄色软质橡胶材质，添加细微凹凸纹理模拟橡胶防滑面的触感，同时通过高饱和度色彩提升部件辨识度，方便骑行者快速定位操控位置；安装基座部分采用磨砂工程塑料材质，还原非金属固定件的哑光质感，不同材质的光影反射参数经过多轮调试，最终渲染效果能够清晰区分各部件的材质属性与结构边界。结构设计上采用双踏板对称布局，通过曲柄连杆机构将脚踏的摆动力矩传递至刹车执行端，传动路径上设置了阻尼调节结构，可根据骑行者的使用习惯调整脚踏踩踏的反馈力度，安装基座预留了多组固定孔位，能够适配不同管径的自行车车架安装需求，整体结构无冗余零件，传动路径短、力传递效率高，可实现脚的转变即可完成刹车制动操作，无需手部脱离车把，提升骑行过程中的操控安全性。设计思路围绕骑行场景的操控便利性展开，打破传统自行车刹车依赖手部操控的固有模式，将刹车操控功能集成至脚踏区域，适合长时间骑行场景下降低手部操控负荷，同时为特殊骑行需求的用户提供更多元的制动操控选择，整体结构经过运动仿真验证，全行程摆动无结构干涉，传动比设定符合常规骑行的施力习惯，制动响应速度能够满足日常骑行的安全需求。
