电动自行车前轮挡泥板结构设计

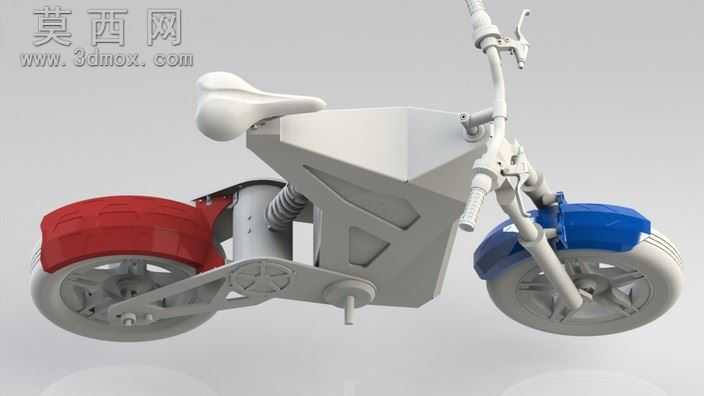

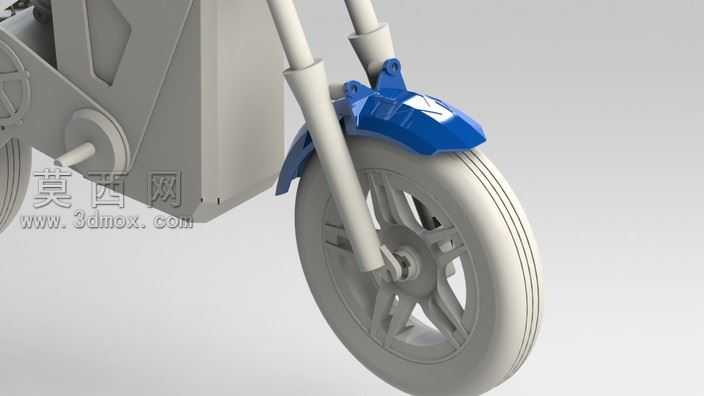

本作品为电动自行车前轮配套的前置挡泥板三维设计，整体围绕适配小尺寸充气前轮、前叉减震支腿的安装需求展开建模。建模阶段首先基于配套前轮的轮径、胎宽参数确定挡泥板的基础包覆弧度，确保挡泥板与轮胎外轮廓保持均匀的安全间隙，既避免骑行过程中轮胎剐蹭挡泥板内壁，又能最大化遮挡轮组转动带起的泥水、砂石。模型采用曲面建模方式构建主体流线造型，前端做收窄上翘的导风导泥结构，后端延伸出足够的包覆长度，覆盖轮胎上部及前部的主要甩泥区域，两侧贴合前叉支腿的位置做了内收的贴合造型，减少泥水从侧方缝隙甩出的可能。安装固定结构采用一体化的支脚设计，对应前叉上的安装点位做了适配的安装孔位，孔位周边做了加厚的加强筋结构，提升安装位置的结构强度，避免长期颠簸受力出现断裂问题。材质设计上主体挡泥板采用耐冲击的硬质工程塑料材质，表面做亮面蓝色烤漆质感渲染，搭配局部白色标识区域提升外观辨识度，安装支脚部分做了哑光磨砂的材质处理，与亮面主体形成质感区分，同时模拟实际产品的材质搭配效果。结构设计上充分考虑注塑生产的工艺需求，整体壁厚保持均匀，转角位置均做圆角过渡处理，避免应力集中问题，同时减少注塑过程中的缩水、缺胶风险。设计过程中针对挡泥板的安装角度做了多轮调整，确保挡泥板的最低点不会在转向、前轮压缩减震时接触地面或轮胎，同时兼顾外观的流畅协调性，让挡泥板与前叉、轮组的视觉风格统一，适配轻量化城市电动自行车的整体设计语言。模型还还原了挡泥板与前叉、轮组的装配关系，可直观验证各部件之间的配合间隙，为后续的结构优化、开模生产提供准确的三维参考，整体造型兼顾实用挡泥功能与外观装饰属性，符合短途代步电动车辆的配件设计需求。
