欧姆龙12x12x7.3规格触觉按钮结构设计

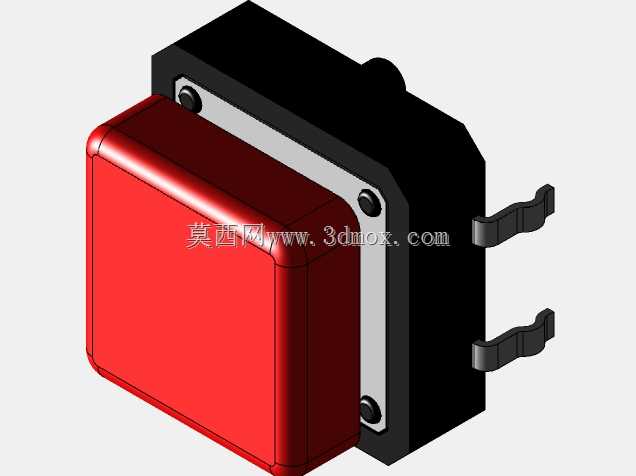

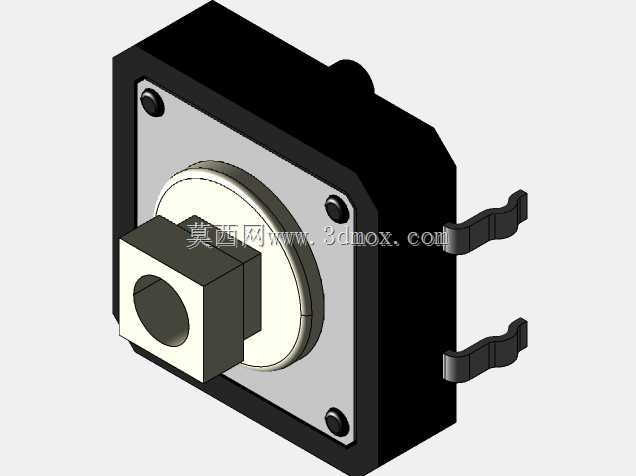

　　这类小型触觉按钮是消费电子、工业控制板卡、小型机电设备操作面板上的基础交互元件，日常做设备面板布局、手持终端结构设计时经常会用到，尤其是需要紧凑安装空间的场景，这类小尺寸按键的选型适配直接影响整机组装的空间利用率。本次呈现的按钮结构覆盖带帽、不带帽、单独带帽三种配置形态，能适配不同的面板装配需求，比如做嵌入式密封面板时可以选用不带帽版本搭配定制面板按键，做外露式操作界面时直接选用预装键帽的版本就能减少装配工序。从结构设计来看，这款按钮采用侧插式弯脚引脚设计，引脚做了弧度成型处理，焊接时能更好适配PCB板的波峰焊工艺，避免直插引脚在焊接热胀冷缩时出现应力断裂的问题；主体基座采用黑色绝缘工程塑料材质，安装法兰面预留了四个定位沉孔，

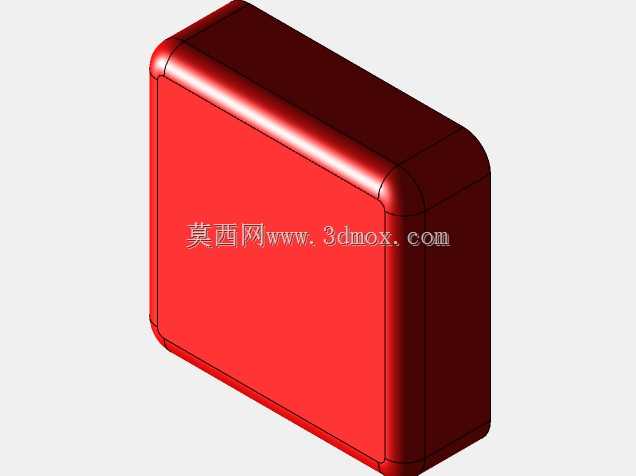

　　能通过螺丝或者热熔柱固定在PCB或者面板支架上，安装时的定位精度能控制在0.1mm以内，避免按键偏移导致的卡滞问题。按键的触发行程属于短行程触觉反馈类型，按压时的反馈力度均匀，能给操作者明确的触发确认感，不会出现误触发或者触发无反馈的情况。外形尺寸上12x12x7.3的规格属于行业通用的小型轻触按钮尺寸，安装边界预留了足够的引脚折弯空间，在PCB布局时不需要额外预留过多的避让位置，引脚间距符合通用插件焊盘标准，能直接套用标准封装库，减少结构设计时的重复建模工作量。键帽部分做了中心定位凸台，和内部触发柱塞的同轴度经过公差匹配，按压时不会出现偏磨，长期使用的触发寿命能满足常规工业设备的使用频次要求。在做三维建模时，

　　这类元件的细节还原很重要，比如引脚的折弯弧度、安装沉孔的深度、键帽和基座的配合间隙都要按照实际装配公差还原，不然在做整机装配干涉检查时很容易出现误判，导致实际打样时出现装配干涉的问题。很多刚入行的结构工程师做面板设计时容易忽略这类小元件的安装边界，比如只预留按键本体的尺寸，没算引脚折弯后的突出长度，最后组装时发现引脚和旁边的结构件干涉，不得不重新改板，这类标准件的三维模型准确还原，能在设计阶段就规避这类低级错误。
