小型带挂耳密封承压罐体结构设计

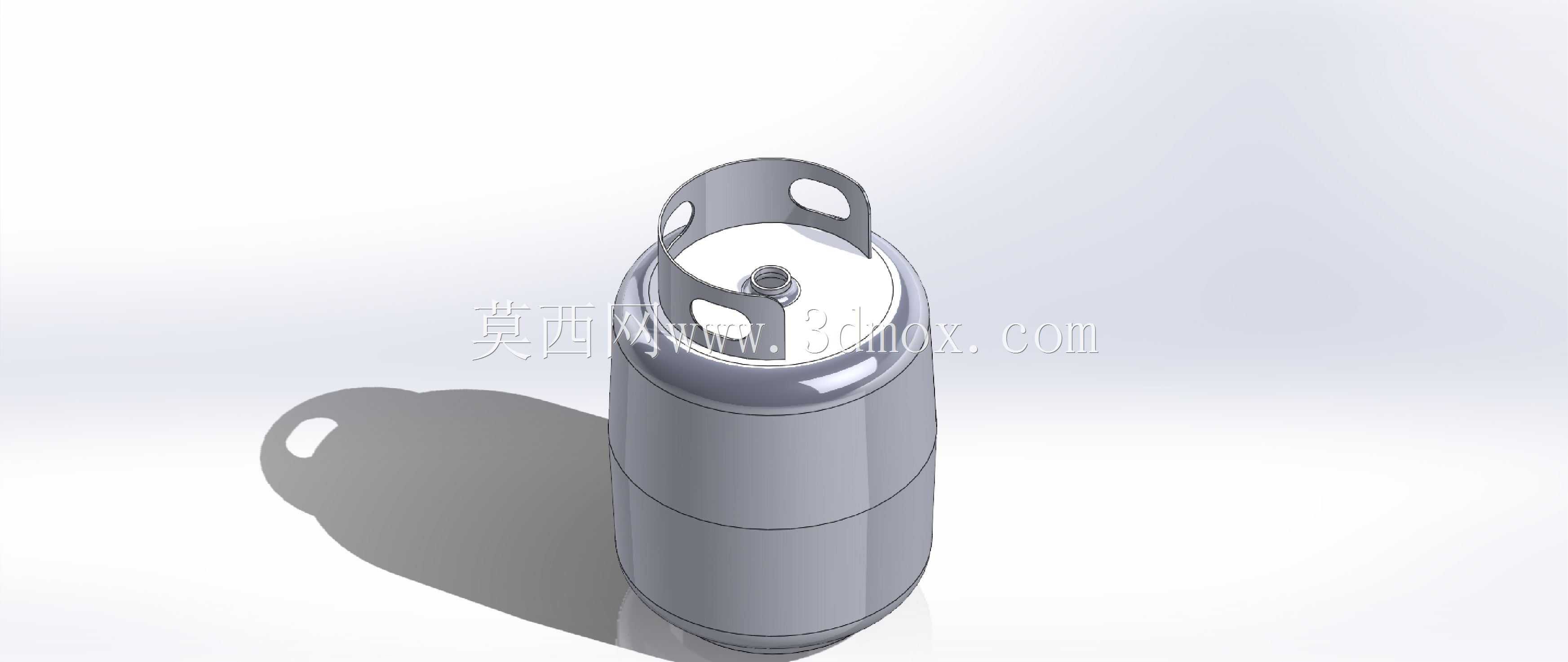

　　这款小型承压罐体的结构设计，最初面向的是小型便携制冷机组的储液、气液分离场景，在桌面级制冷设备、小型饮品现调设备、便携户外制冷装置中都能找到适配空间，也可拓展用于小型实验装置的常压储液、气动系统的小型缓冲气罐场景。从实际使用需求出发，罐体主体采用等直径圆柱筒身搭配上下圆弧封头的结构，这种结构形式能在同等壁厚、同等容积下最大化降低应力集中系数，承压状态下筒身环向应力分布更均匀，避免直角结构带来的应力开裂风险，适合0.6MPa以内的低压工况使用。顶部的挂耳结构是设计中的核心细节，三个均匀分布的带孔挂耳与上封头一体化成型，既可以通过挂耳孔实现罐体在设备内部的吊装固定，也能搭配快装卡扣实现罐体的快速拆装更换，挂耳上的开孔做了圆角过渡处理，

　　避免安装时应力集中导致挂耳断裂，同时挂耳的高度经过反复校核，既保证吊装时的结构强度，又不会额外增加罐体整体的安装高度，适配紧凑设备内部的狭小安装空间。顶部的密封接口采用标准外螺纹配合密封垫圈的结构，可直接对接常用的气动管路、制冷管路接头，无需额外加工转接结构，接口中心与罐体轴线完全重合，保证管路对接时不会产生额外的偏载力矩。筒身中部的环形滚筋结构，一方面可以提升筒身的径向刚度，降低薄壁筒身在承压时的径向变形量，另一方面也可以作为罐体安装时的轴向定位基准，配合设备内部的卡箍即可实现罐体的轴向固定，无需额外焊接定位凸台，减少加工工序。设计过程中，二维阶段先通过圆弧与直线的组合绘制出罐体的轴向截面轮廓，确定各段的直径、高度、圆角半径参数，

　　保证各段衔接处平滑过渡；三维建模阶段先通过旋转特征生成罐体的主体基础结构，再通过拉伸特征生成顶部的挂耳结构，对挂耳与封头衔接处做圆角填充处理，避免应力集中，后续通过拉伸切除生成挂耳安装孔与顶部的接口内孔，最后对所有锐边做圆角处理，既消除加工时的毛刺风险，也进一步降低结构应力集中点。从安装边界来看，罐体整体为回转体结构，最大外径即为筒身直径，安装时仅需预留略大于筒身直径的圆柱空间即可，顶部挂耳的外接圆直径略大于筒身，吊装固定时需对应预留三个挂耳的安装避让空间，整体轴向尺寸紧凑，可适配多数小型设备的内部安装空间，不会占用过多设备内部的有效容积。
