横河工业模拟量输入输出IO卡件结构

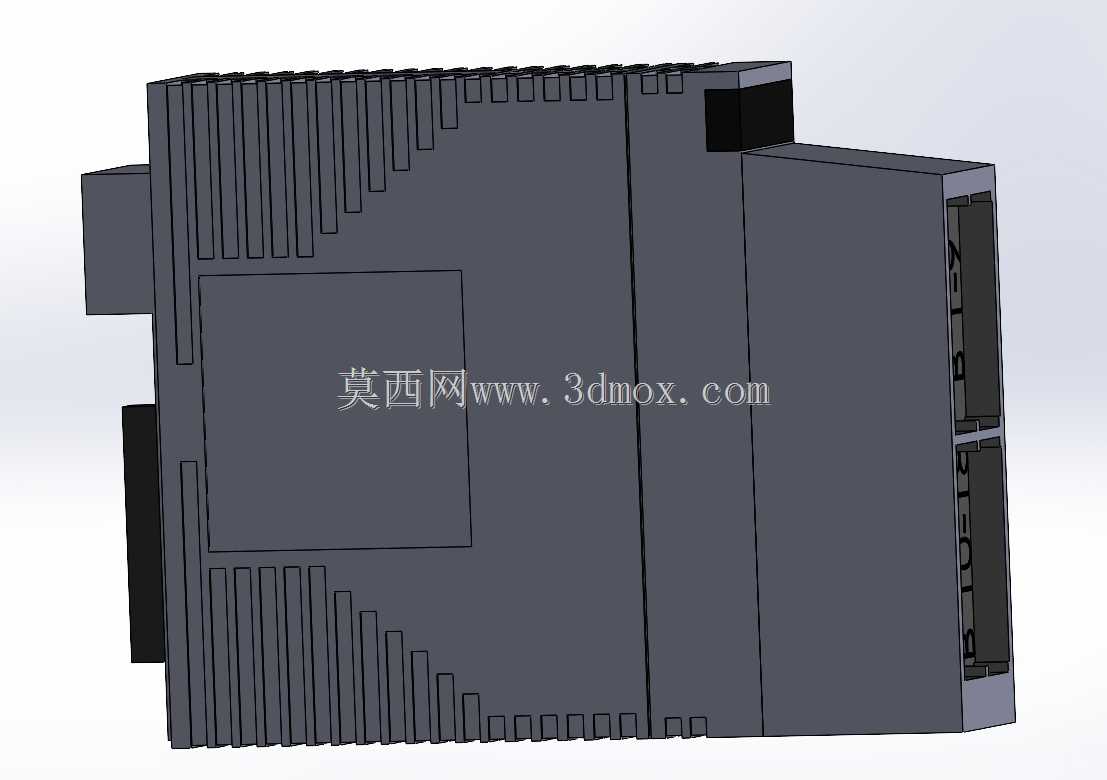

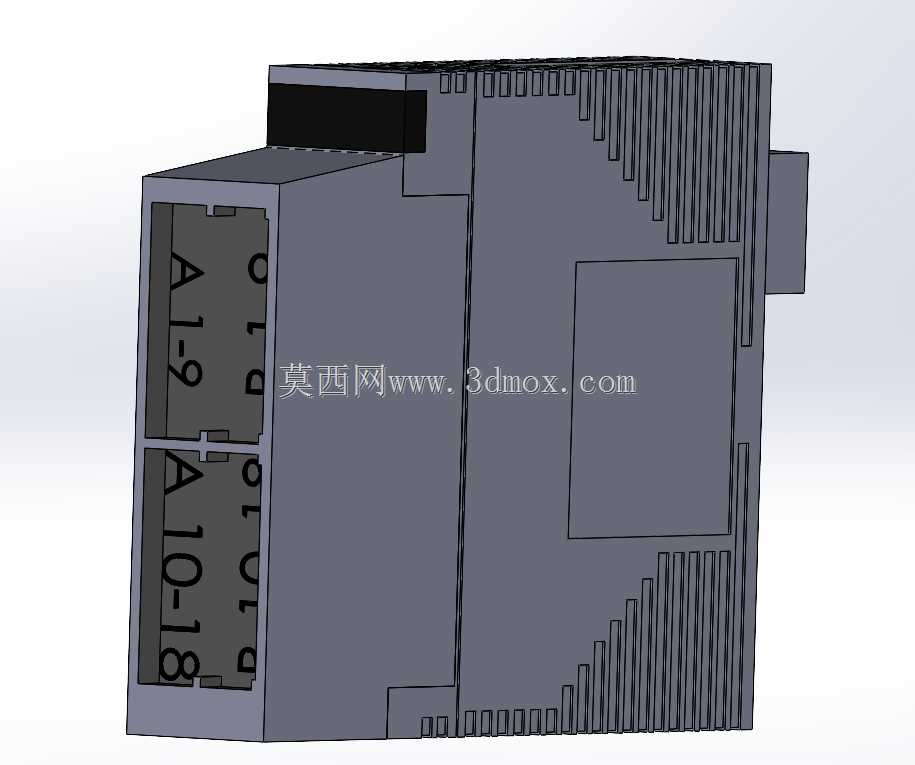

　　在流程工业的分布式控制系统搭建场景中，这类IO卡件承担着现场仪表与主控单元之间的信号交互核心作用，不管是化工产线的压力、温度变送器信号采集，还是离散制造产线的调节阀控制信号输出，都需要通过这类卡件完成模数、数模转换，实现现场层与控制层的数据打通。从结构设计来看，这款卡件采用标准导轨安装的模块化外形，外壳做了等距散热筋布局，卡件两侧预留了与相邻模块拼接的定位卡槽，安装时可以直接卡装在标准DIN导轨上，和同系列的CPU模块、通讯适配器紧密拼接，不会出现安装间隙导致的连接松动问题。卡件正面的接口区域做了分层端子布局，上下两排接线端子分别对应不同通道的信号接线，端子旁刻印了清晰的通道编号标识，现场接线时可以直接对应点位表接线，减少错接概率。

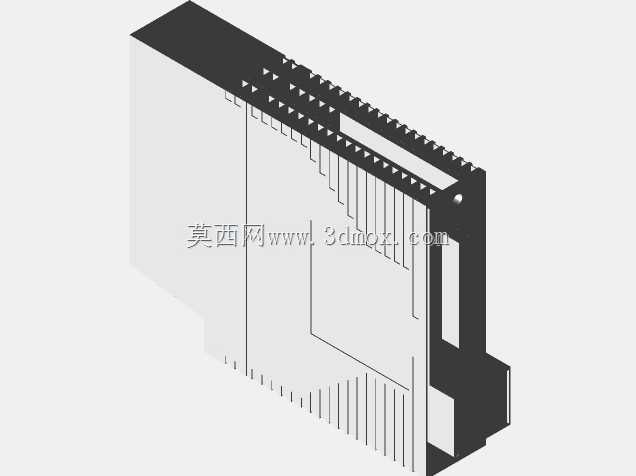

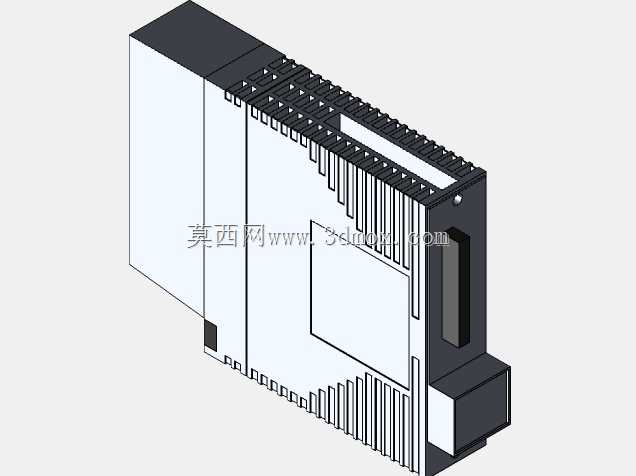

　　设计过程中充分考虑了工控现场的电磁兼容要求，外壳采用阻燃ABS材质，内部电路板与外壳之间预留了足够的绝缘间隙，信号回路与电源回路做了物理分隔，避免现场强电干扰影响模拟量信号的采集精度。卡件的安装尺寸完全匹配主流DCS系统的机架槽位宽度，插拔式的连接结构可以在不停机的状态下完成单卡件更换，不需要拆卸整个机架的接线，大幅降低产线维护的停机时间。从功能特性上，这类模拟量IO卡件可以同时接入多通道标准电流、电压信号，支持热电阻、热电偶的直接接入，输出侧可以驱动现场的气动调节阀、变频器等执行机构，卡件内部自带信号滤波电路，可以过滤现场变频器、电机运行产生的高频干扰，保证信号传输的稳定性。在做三维结构建模的时候，重点还原了卡件的散热筋结构、

　　端子排布、侧边拼接卡扣的细节，以及卡件与导轨配合的安装卡扣结构，这些细节直接决定了卡件安装时的干涉检查是否准确，在做控制柜布局设计的时候，可以直接调用这个模型完成柜内器件排布，提前核对接线空间、散热间距，避免实际安装时出现器件干涉、接线空间不足的问题。卡件的前端面板预留了状态指示灯的安装位，每个通道都对应独立的运行指示灯，现场维护人员可以直接通过指示灯状态判断通道运行情况，不需要连接上位机就可以快速排查通道故障。外壳的边角做了圆角过渡处理，避免安装维护时划伤操作人员，整体结构没有多余的突出部件，拼接后整个机架的外表面平整，不会积灰，适合工业现场的长期运行环境。
