横河CP461工业控制CPU模块三维结构

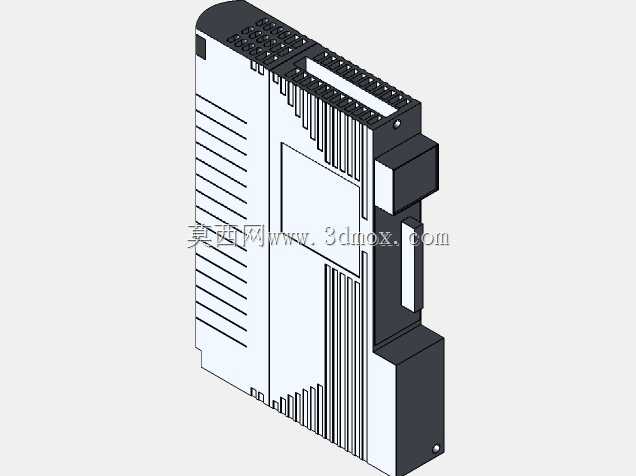

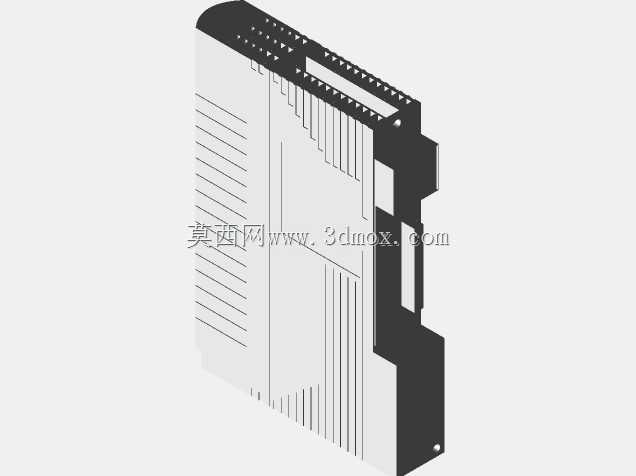

　　在做整套自动化产线电控柜三维布局时，这类PLC机架上的CPU主控模块往往是最先需要确定安装边界的核心元件，很多刚接触电控柜建模的工程师容易只关注模块正面的接线端口，忽略了模块本体在DIN导轨上堆叠安装时的侧向公差、散热间隙以及前后走线空间，最后到现场装配才发现模块和柜内线槽、柜门之间出现干涉。这款横河CP461主控模块的三维建模，完全按照实物的装配逻辑还原了所有结构细节：模块整体采用工业PLC标准的模块化塑壳造型，外壳主体为深灰阻燃工程塑料，顶部预留了和机架背板卡扣对接的导向滑槽，底部设置了和标准DIN导轨锁紧的弹性卡扣结构，不需要额外打孔固定，直接卡装在控制柜内的35mm标准导轨上即可完成机械固定，模块侧边设计有和相邻IO模块对接的总线扩展插接槽，多模块并排拼装时，相邻壳体的定位凸台和凹槽可以自动对齐，保证背板总线连接器精准对位，不会出现插针偏斜的问题。

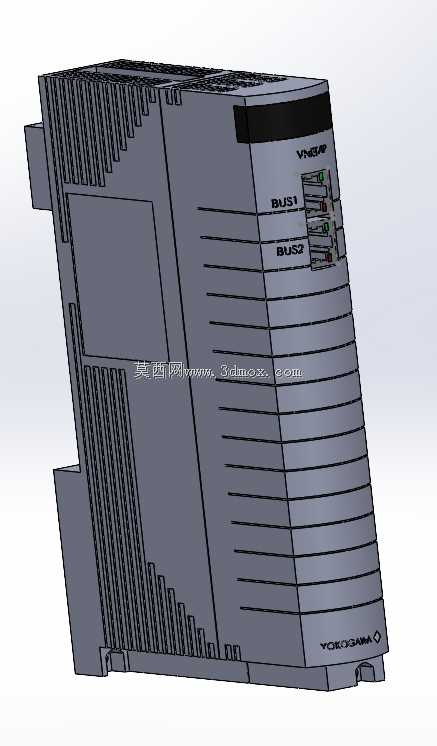

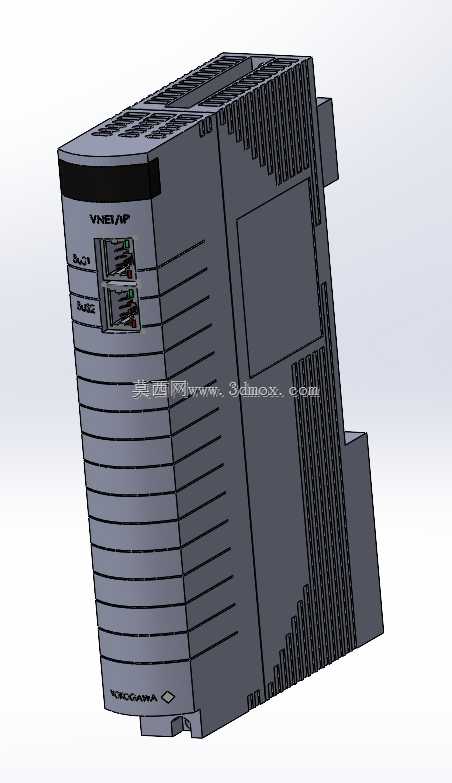

　　从实际使用场景来看，这款CPU模块是整套横河PLC控制系统的运算核心，通常部署在机床电控柜、产线主控柜、过程控制站的机架最左侧或者指定主控槽位，模块正面布置了两组冗余通讯接口，分别对应不同的工业总线链路，接口旁设置了独立的状态指示灯，运行时可以通过灯色判断通讯链路状态、程序运行状态以及故障告警信息，建模时特意还原了接口处的金属屏蔽层结构、指示灯的透光区域细节，甚至外壳表面的散热格栅纹理都完全参照实物做了等比例复刻：模块左右两侧以及顶面都排布了连续的竖向散热筋，既可以增加外壳和柜内空气的接触面积，提升自然散热效率，也能强化塑壳的结构强度，避免模块在长时间受热、柜内振动环境下出现壳体变形。

　　做电控柜布局校核的时候，这个模型的安装边界数据非常实用：模块本体的宽度适配标准PLC机架的单槽位尺寸，深度方向从导轨安装面到模块前端通讯接口的最外端，预留出了足够的网线、总线接头插拔空间，建模时没有简化接口处的突出结构，工程师在柜内布局时可以直接测量模块前端到柜门板的距离，保证关门之后接头不会和门板发生磕碰，同时模块上下方预留的散热间隙也可以通过模型直接校验，避免上下排布的线槽遮挡模块散热风道。很多做虚拟现实产线仿真、数字孪生项目的团队，之前找通用PLC模型代替横河原厂模块，渲染出来的设备和现场实际柜体外观差异很大，这款高精度模型完整还原了外壳上的品牌标识区域、接口旁的丝印字符位置、壳体的分模线细节，无论是做设备装配培训的虚拟场景，还是生成产线三维交付文档，都不需要再额外花时间修整外观细节。

　　从结构设计的角度拆解这款模块的建模思路，首先是先确定导轨安装基准面，所有壳体特征都以这个基准为原点搭建，保证后续把模型导入整个电控柜装配体时，可以直接和导轨、机架的基准对齐，不需要额外调整坐标；其次是把模块上所有需要和周边零件发生配合的特征优先做精准建模：侧边的扩展槽定位卡扣、底部的导轨卡钩、前端的通讯接口内孔，这些特征的尺寸公差直接决定了装配干涉校验的准确性，不能随意简化；最后才处理外壳表面的散热筋、丝印标识、倒角这些外观细节，既保证模型用于结构校核时的精度，也能满足渲染展示的外观要求。在实际机床改造项目里，这类CPU模块通常和模拟量输入模块、IO适配器等扩展模块并排安装在同一根导轨上，通过模型可以提前排布所有模块的排列顺序，核算整个机架的总长度，提前确定电控柜的安装板尺寸，避免后期采购柜体时出现空间不足的问题，模块侧面的凹凸定位结构在模型里也做了完整还原，拼装相邻模块时可以直接在三维软件里模拟卡扣滑入的装配过程，验证模块之间的拼接间隙是否符合原厂安装规范。
