CA6140车床溜板箱安全门闩锁止构件

　　在普通卧式车床的日常操作场景里，溜板箱外侧的防护盖板并非永久封死的壳体——操作人员需要定期掀开盖板，对内层的开合螺母机构、纵向进给离合器、光杆丝杠传动齿轮组做润滑点检、清理切屑淤积、调整镶条间隙。这块可开合的检修门如果没有可靠的锁止构件，机床高速走刀过程中盖板受振动松脱翻开，轻则剐蹭往复移动的刀架拖板，重则外露传动齿轮卷入棉纱、切削液飞溅伤人，门闩正是承担这一防护锁止功能的核心小构件。

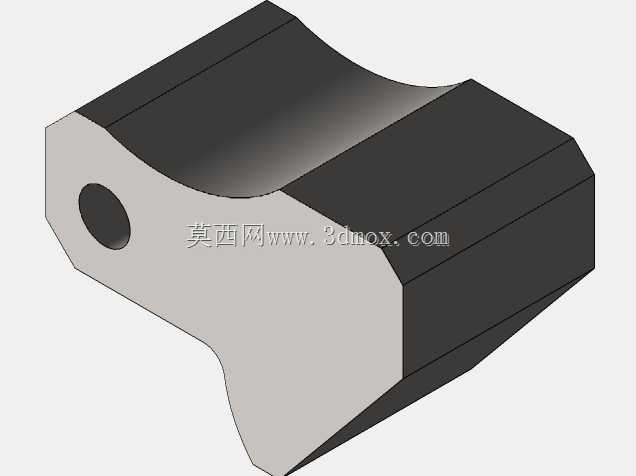

　　这个门闩的整体轮廓完全围绕安装边界做适配：构件主体为块状承力结构，顶部加工出内凹弧形曲面，弧度与溜板箱外壳的圆弧外壁完全贴合，安装后门闩顶面与箱体外表面齐平，不会突出壳体轮廓干涉拖板的全行程移动；构件左右两端做斜切倒角处理，规避装配时与箱体侧边加强筋发生硬干涉。构件左端预制同轴圆形销孔，锁止销轴穿过该孔后一端卡入箱体基座的定位槽，另一端配套卡簧轴向限位，门闩可绕销轴做小角度摆动：扳动门闩尾部的弯折段即可让卡扣端脱离检修门的挂扣位，翻开防护盖板；门闩复位后卡扣端牢牢压在检修门的凸缘上，即便床身承受强力切削的低频振动，门体也不会自行松脱。

　　从建模逻辑来看，这类小承力件不需要复杂的曲面扫掠或者多实体拆分，核心工作集中在草图几何约束的搭建：先在基准面定位销轴孔的中心原点，拉伸出三条水平构造中心线分别对应销孔轴线、门闩主体顶面基准、底部卡扣端面的安装高度，再绘制四条垂直构造中心线标定构件总长度、销孔边距、卡扣段宽度、尾部扳动段的厚度尺寸。轮廓两侧的异形曲面不是随意绘制的自由曲线，而是通过两个定位圆定义圆弧曲率，再添加直线端点与圆轮廓的重合约束，让直线段与圆弧段平滑相切，草图完全定义后没有过定义或者浮动几何，后续仅需单次凸台拉伸即可生成主体，再对棱边做小尺寸倒角去除锐边。

　　实际选型装配时需要重点核对几个安装边界：销孔的中心高度必须和箱体基座、检修门挂扣的同轴度保持一致，偏差超过0.2毫米就会出现门闩扳动卡滞、锁止后扣合间隙过大的问题；构件底部的异形让位槽要避开箱体内侧凸出的进给拨杆轴头，门闩全程摆动范围内不能和内部运动零件发生擦碰；构件的厚度方向要控制在箱体侧壁和外侧护罩的预留间隙之内，装配后不能突出护罩平面，避免操作工清理切屑时被突出棱边刮伤。

　　这类零件虽然体量小，却直接关系到车床操作的安全防护合规性，不少老旧CA6140设备长期使用后原配门闩出现销孔磨损失圆、卡扣段断裂的问题，测绘复刻该构件时不能仅照着外轮廓描形，必须还原所有装配配合尺寸，才能保证装回后锁止动作顺畅、防护功能可靠。
