CA6140车床防护门闩锁止构件结构设计

　　在普通卧式车床的日常运维与改造场景里，防护开合部位的锁止小件往往是最容易被忽略、却直接关系操作安全的环节。这款适配CA6140系列普通车床的门闩构件，正是针对溜板箱侧防护盖板、开合检修门的定位锁止需求完成的结构建模，整体造型没有多余装饰，完全围绕装夹受力、开合行程与安装贴合三个核心诉求展开。

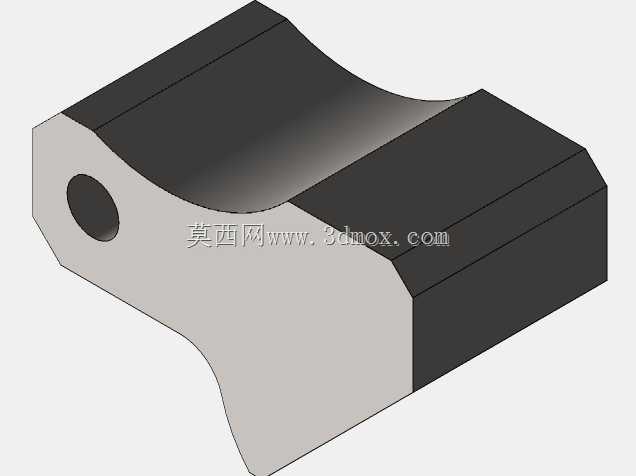

　　从实际装机工况来看，CA6140作为车间里服役量极大的通用卧式车床，操作者需要频繁开合侧部防护门来完成挂轮调整、润滑点检、进给箱检修等作业，门闩既要在门体闭合时提供可靠的轴向限位，避免车床高速运转过程中防护门因振动松脱甩出，又要保证徒手拨动时行程顺畅，不会出现卡滞、别劲的情况。构件主体采用方块式基体布局，侧向开设贯通圆孔，用于穿装铰接销轴，圆孔的位置经过受力校核，销轴中心线距离门体贴合面预留足够壁厚，长期反复扳动也不会出现孔口开裂。构件上部加工出内凹弧形曲面，这个曲面并非随意造型，而是对应防护门侧边的圆弧让位轮廓，关门时弧形面可以顺着门体边缘滑入锁止位，避免硬碰撞掉漆或者卡滞；基体下部同样做了外凸弧形过渡，对应床身侧安装座的避让空间，保证门闩绕销轴转动的全行程范围内，不会和周边的走线、油管、紧固螺栓发生运动干涉。

　　建模过程中先从正面轮廓草图入手，先勾勒出基体的矩形外轮廓，再对照装配边界锁定铰接孔中心位置，在轮廓对角区域绘制半径29的圆形截面，裁减掉圆内多余线条后保留完整外轮廓，再将闭合草图沿拉伸方向生成45毫米厚度的实体，这个厚度尺寸完全匹配CA6140原车防护门的安装槽宽度，装入门体预留的嵌槽后，两侧端面和门体板面基本齐平，不会突出剐蹭操作者的工作服。实体成型后再对上下两处弧形曲面做拉伸切除与圆角过渡，所有棱边都保留了小半径倒角，既消除了加工后的锐边毛刺，也避免热处理淬火环节出现应力集中开裂。

　　从安装边界维度核对，构件的整体长宽高尺寸严格适配原车安装位：铰接孔的直径匹配标准圆柱销轴，装配后销轴两端加装开口销即可完成轴向固定，不需要额外加工复杂的连接结构；锁止工作端的直面行程刚好卡在床身侧的挡块槽内，关门后门闩端部嵌入挡块的深度足够，即便车床承受重切削冲击、主轴箱振动传递到门体位置，锁止面也不会脱开。和市面上常见的薄钢板冲压门扣相比，这款整体式实心门闩的刚性更强，反复开合上万次也不会出现扳臂变形、锁止对位偏移的问题，后期维护时如果铰接孔出现磨损，直接更换销轴即可，构件本体可以长期复用。

　　在结构设计的细节处理上，构件的两个大平面分别作为门体贴合面和锁止承压面，贴合面保证和门体内壁完全贴实，拧紧固定螺钉后不会出现晃动间隙；承压面经过平面度管控，和床身挡块接触时受力均匀，不会出现局部点接触导致的压痕凹陷。对于机床改造从业者来说，这个模型的参数化轮廓可以直接调整厚度、铰接孔位置、圆弧半径，快速衍生出适配CA6136、CA6150等同系列车床的防护门锁止件，不需要从零开始绘制草图；加工环节可以直接采用45号钢下料，铣削外形后钻孔、淬火处理，单件加工工序短、成本低，完全满足车间备件自制的需求，也为老式车床的安全防护升级提供了可直接落地的结构参考。
