胖子核弹裸体外貌结构三维数模

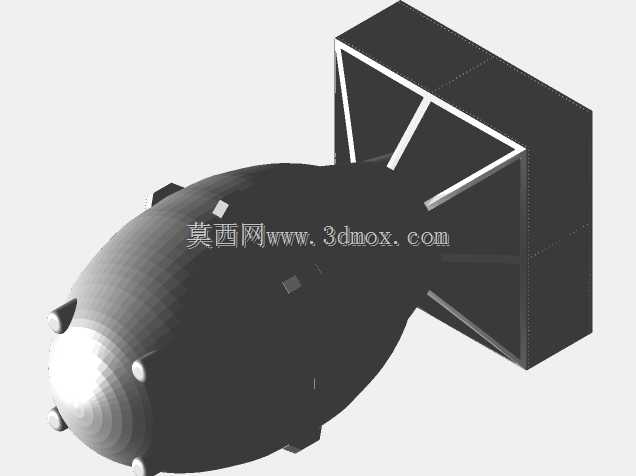

　　该三维数模围绕“胖子”核炸弹的裸体外貌进行结构还原，重点呈现钝卵形弹体、圆柱形尾段以及盒式稳定尾翼之间的装配关系。模型未加入涂装、标识、挂架和外部附件，因此更适合用于外形比例校核、教学展示、场景布置以及影视道具前期方案推敲。从工程建模角度看，弹体主体采用回转体思路建立，前段为大曲率球冠，中段逐步过渡到近似圆柱的封闭壳体，后段与方形尾舱相接。这种外形并非单纯追求视觉效果，而是与早期航空炸弹对内部空间、投放姿态和气动稳定性的综合约束有关。

　　弹体前部保留了多个凸起小特征，位置沿周向分布，可理解为外表面接口、传感部件或装配凸点的简化表达。建模时这些小结构不能随意贴附在球面上，需要先确定周向角度和轴向截面，再以局部基准面控制凸起方向，否则在旋转视角下会出现法线不一致、间距失衡或与主曲面干涉的问题。主体曲面采用分段放样比单一球体更接近实物轮廓：鼻端曲率较急，中部饱满，后部收束并与尾段形成明显几何转折。数模中黑白灰的显示效果突出了曲面明暗变化，也便于检查球面光顺程度和棱边过渡。

　　尾部稳定装置是整个作品辨识度最高的部分。其外形由方形外框、斜向支撑和封闭板件组成，形成类似盒式尾翼的稳定结构。与普通流线型薄尾翼不同，该尾段轮廓方正，截面尺寸接近弹体后段直径，内部通过对角加强筋把方框分割成多个三角形区域。这样的处理在视觉上还原了厚重尾舱，在结构理解上也体现了刚度设计逻辑：尾翼框架需要在投放后维持姿态稳定，薄板若缺少斜撑，在气动载荷下容易发生扭转变形；三角形支撑能够把外框受力传递到中心连接环，减少自由边长度，提高整体抗扭能力。

　　实际建模过程中，尾段可拆分为后端框、四块围板、内部筋板和弹体连接环几个层级。外框应优先建立对称基准，保证左右、上下结构关于弹体轴线对称；斜筋不宜只做单片实体，应结合板厚方向生成等厚构件，并在与外框、中心环相交处保留连续结合面。若后续需要用于剖切展示，可将尾翼板件拆成可独立隐藏的组件，使观众同时看到外部盒式轮廓和内部加强路径。弹体与尾段的交界属于复杂过渡区，回转曲面和方形箱体之间不存在自然连续曲面，工程上通常通过短圆柱连接段、环形对接框和台阶面完成转换；数模中应明确这条分界线，避免把卵形弹体直接拉伸成方形，导致外形失真。

　　从使用场景看，这类模型主要服务于军事科普展陈、兵器结构教学、三维曲面练习和比例模型制作参考。展陈应用中，可将其置于航空炸弹挂载剖面、二战航空装备陈列或核武器原理科普场景中，配合支架、挂架或地台说明投放状态；教学应用中，可借助该数模讲解回转体造型、曲面放样、对称装配、尾翼稳定和板筋加强；对于比例模型制作者，模型提供了弹体长径比、鼻端弧度、尾框宽度和斜筋角度等外观依据，可进一步转化为树脂打印件、拼装道具或场景配景。

　　外形尺寸方面，作品强调比例关系而非具体工程制造尺寸。整体由前段钝圆弹头、中段胖卵形主舱和后段方形稳定尾舱构成，弹体最大直径位于中前部，向后通过连接段接入尾框。尾翼外框的高度和宽度明显大于普通薄壁尾翼，轴向长度约占整体后方稳定段的主要部分，斜向筋板从中心环附近延伸至外框角点，形成稳定的空间桁架视觉特征。安装边界上，若制作实体展示件，需要重点控制鼻端到尾框末端的总长、最大弹径、尾框外廓以及尾翼板厚；放置于展台时，方正尾段可作为后部支撑参考，圆钝弹体下方则需配置弧形托座，不能以细小凸点作为承力位置。

　　设计思路上，该数模没有把炸弹表现为简单圆柱加圆锥，而是抓住“胖弹体、钝鼻端、方框尾、斜撑筋”四个关键特征。主体曲面应保证母线连续，尾段则强调直线、平面和对称关系，二者形成曲直对比。结构细节虽然经过外观简化，但凸起接口、尾翼板件和对接边界均被保留，使模型既能用于远距离展示，也能在近景中体现机械层次。对于三维从业者而言，完成该模型的关键不在于复杂命令，而在于基准控制、曲面比例和组件拆分：先以轴线和基准面锁定总体姿态，再用放样或旋转生成主弹体，随后建立尾翼骨架并镜像板件，最后检查凸点方向、板件厚度和组件干涉。这样得到的数模层次清楚，既可静态渲染，也可继续扩展为挂载、剖切或打印展示方案。
