弹簧复位式杠杆弹射实验工装结构

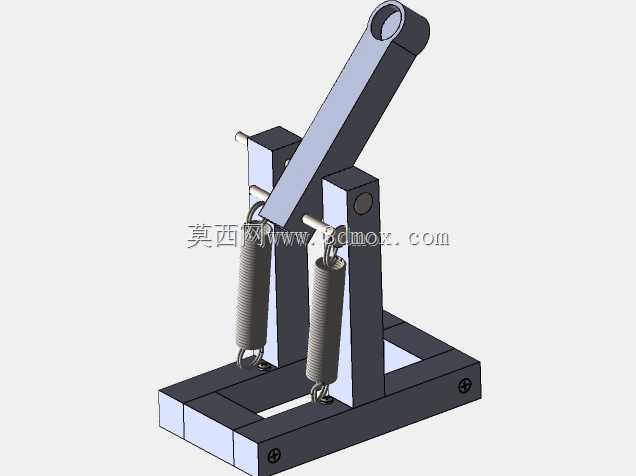

　　这套结构面向机械原理课程实验、小型发射机构验证以及工装夹具开发场景，核心是把杠杆摆动、弹簧蓄能、铰接支撑和底座固定整合在一个紧凑台架上。实际使用时，摆臂绕中部销轴旋转，下端通过两根拉伸弹簧与底座连接；摆臂被外力压下并锁定后，弹簧持续储存弹性势能，释放瞬间弹簧收缩并拉动摆臂快速上扬，摆臂上端套筒或承载位即可带动目标件完成短行程弹射。

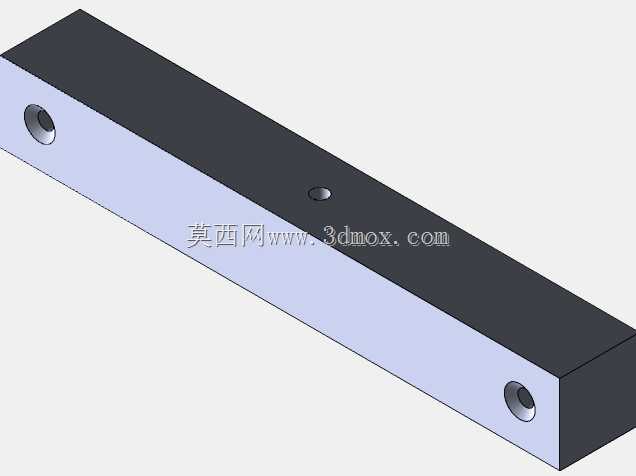

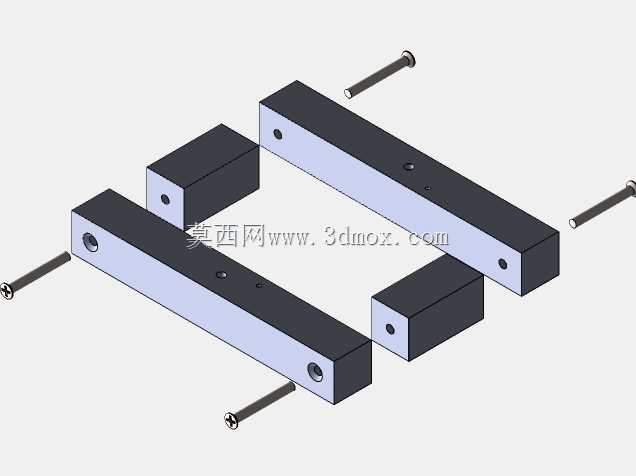

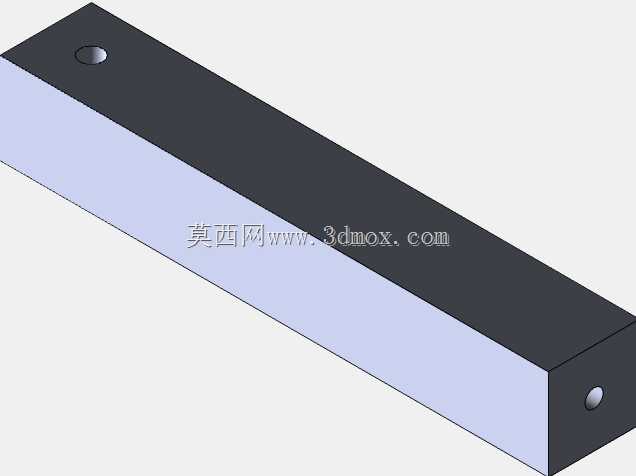

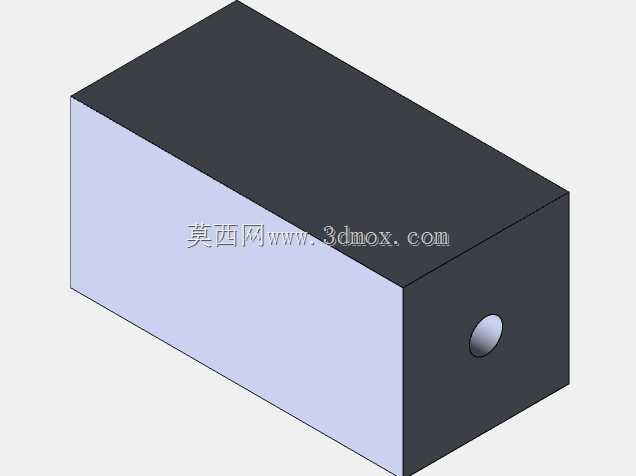

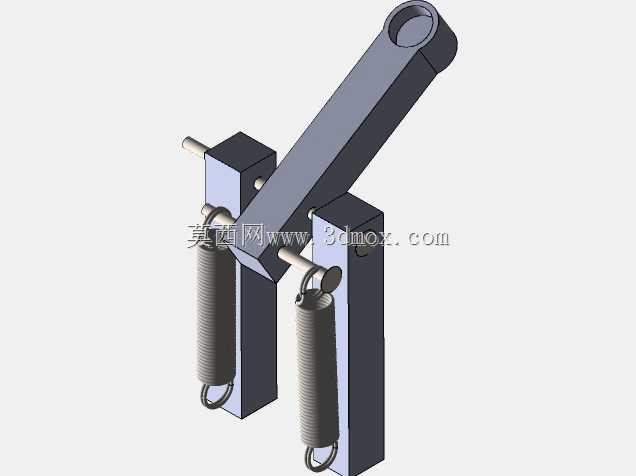

　　从功能拆分看，底座采用矩形框架式承载板，板面预留槽口和安装孔，既可以通过螺栓固定在实验台、机床工作台或型材框架上，也能根据测试需求调整弹簧挂点位置。两侧立式支座承担主要铰接载荷，支座与底板之间形成稳定门架，销轴穿过支座和摆臂，使摆臂在单一平面内回转，避免侧向窜动。摆臂上端设置圆孔，可作为配重、击发块、传感器或待抛射件的安装接口；下端保留弹簧连接点，便于更换不同刚度弹簧以改变输出力和回弹速度。

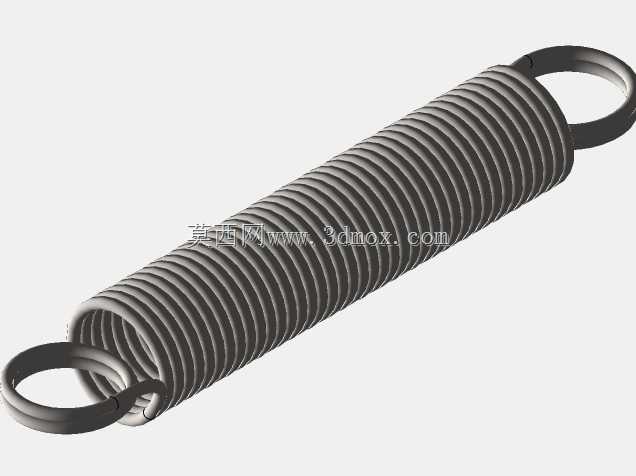

　　设计思路上，机构没有采用复杂驱动源，而是利用拉伸弹簧的预拉力实现自动复位和能量释放，结构简单、响应直接、维护点少。两根弹簧对称布置在摆臂两侧，可降低偏载，使摆臂受力更接近平面力系；弹簧端部挂钩与支座、底板上的挂销配合，拆装时不需要拆卸主铰接轴，便于实验中快速对比弹簧参数。摆臂截面采用长条实体形式，在保证抗弯刚度的同时控制转动惯量，使击发过程更干脆。支座上的同轴孔需要控制同轴度和间隙，过紧会增大摩擦并造成卡滞，过松则会让摆臂产生晃动，影响弹射方向重复性。

　　外形边界方面，整体占地以长方形底板为基准，高度集中在摆臂上扬后的极限位置，安装时应在摆臂摆动圆弧外侧预留安全空间，避免弹簧拉伸和摆臂抬起时与周边设备干涉。底板厚度、支座宽度和销轴直径需要按照弹簧最大拉力校核，挂点处应重点关注接触磨损和脱钩风险。若用于教学演示，可在摆臂附近增加角度刻度或限位块；若用于自动化工位，则可在底座侧方加装电磁铁、卡扣或气缸作为释放元件，把手动扳机替换为远程触发。该结构对理解杠杆比、弹簧预紧、铰接约束和能量转换具有较强参考价值，也适合作为小型抛射、压紧复位和快速摆动机构的原型方案。
