CA6140车床夹紧式衣领套环

　　该套环类零件用于CA6140普通车床主轴箱附近的夹紧与限位环节，在机床操作中承担把转动或滑移部件保持在确定轴向位置的作用。车间里更换齿轮、调整进给或进行主轴相关装夹时，这类环形件虽然体积不大，却直接影响操作手感和定位可靠性。若套环内孔与轴颈配合过松，夹紧后会出现窜动；若端面贴合不良，锁紧力又难以稳定传递，因此建模时不能只把它当作简单圆筒处理。

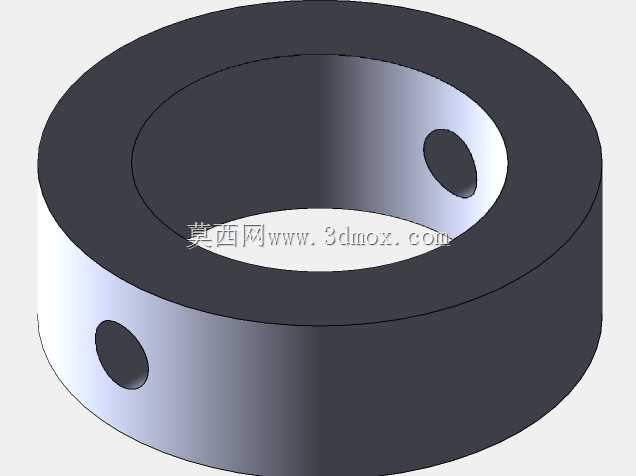

　　从结构上看，零件主体为短圆筒形，内外圆同轴，轴向宽度明显小于外径，属于典型的薄壁夹紧环。外圆面布置有径向小孔，孔位贯穿侧壁，用于穿入锁紧螺钉、销钉或与夹紧机构连接。螺钉作用时，径向力通过孔位传递到套环侧壁，使环体产生弹性收紧趋势，从而抱紧内部轴件或固定相邻套筒。两个孔在圆周上错开布置，有利于形成较均匀的夹紧力，避免单点压紧造成局部偏载。

　　建模时先建立回转基体，按照内孔、外圆和端面的关系完成主体轮廓，再在圆柱面上建立径向孔特征。孔轴线应通过或接近套环中心，保证螺钉压紧方向指向轴颈中心。孔口位置需要考虑螺钉头部或销件的安装空间，侧壁厚度则要兼顾刚性与弹性变形量：过厚会导致夹紧困难，过薄则容易在反复锁紧后产生永久变形。端面与内外圆之间应保持垂直，这样套环贴靠轴肩或相邻零件时才能获得稳定的支承面。

　　实际装配中，该件通常套在轴、套筒或操纵杆相关部位，一侧端面靠住轴肩、挡圈或其他定位面，径向孔与夹紧元件对正。锁紧后，套环内孔表面与被包容件形成摩擦连接，能够限制轴向移动，也可在某些机构中辅助限制周向转动。由于车床工作时存在振动、切削载荷传递和频繁调整，环形件的接触面不能有明显翘曲，孔边也应避免应力集中，否则长期使用后容易在孔周产生裂纹或松动。

　　尺寸边界方面，三维结构需要重点控制内孔直径、外圆直径、环宽和径向孔直径之间的比例。内孔决定可安装轴径，外圆影响周边零件避让，环宽关系到夹紧接触面积，径向孔则决定紧固件规格。装配校核时应检查套环外圆是否与邻近齿轮、拨叉、护罩或箱体开孔发生干涉，同时确认螺钉装入后工具仍有操作空间。若套环位于操作者经常接触的位置，外棱边可设置细小倒角，以减少装配时的刮擦，但配合端面不宜做大倒角，以免降低支承面积。

　　该模型适合用于车床夹紧机构教学、机床附件测绘、装配干涉检查以及维修备件设计。结构虽不复杂，但体现了机床小零件的典型设计逻辑：以回转体保证同轴关系，以径向孔引入锁紧力，以适度壁厚实现刚性和弹性夹紧的平衡，以平整端面保证轴向定位。理解这一套环的功能后，在进行CA6140相关部件重建或改进时，可以更准确地判断配合公差、孔位方向和安装空间，而不是仅依据外观绘制一个带孔圆筒。
