工业级数控木工雕刻铣削加工设备

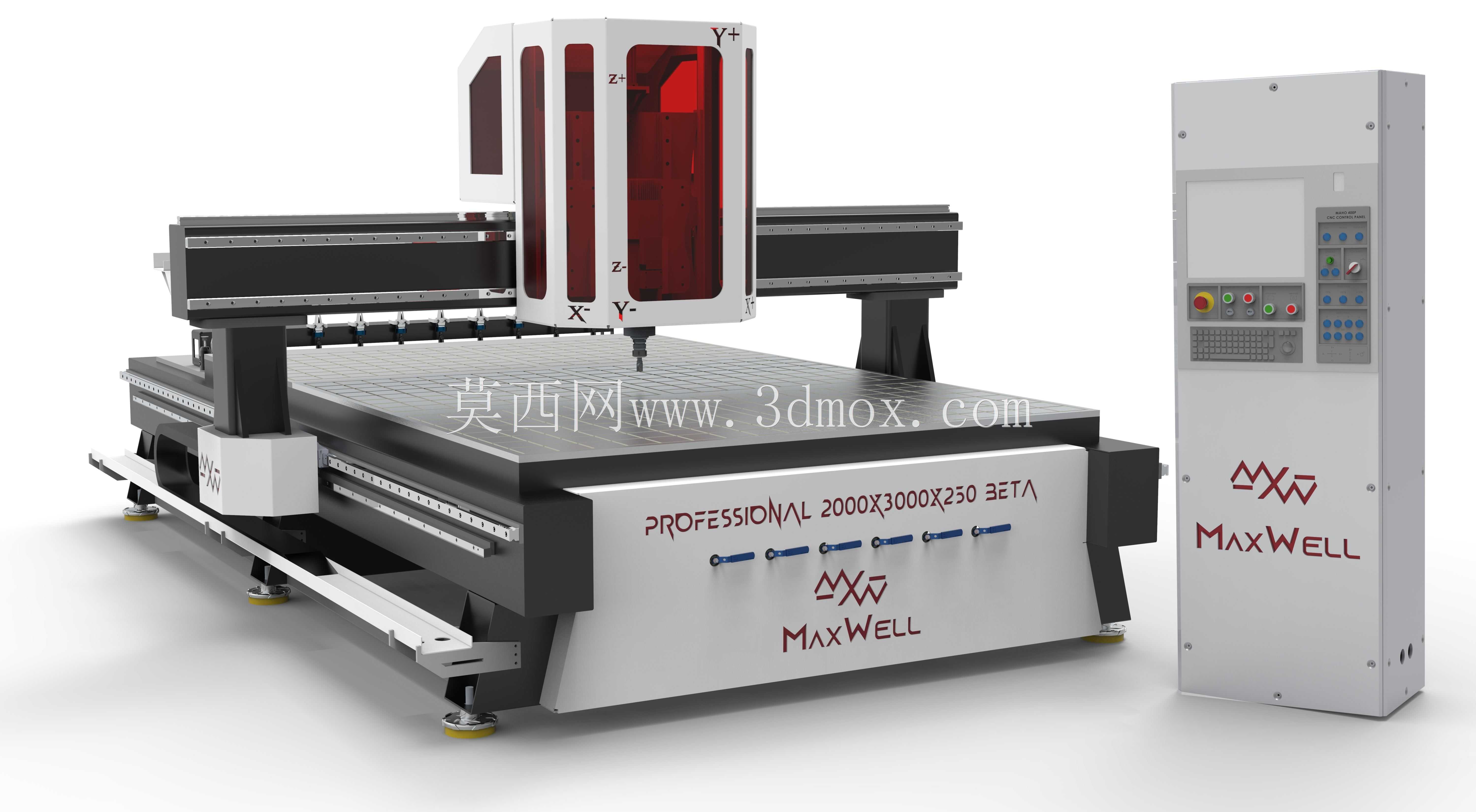

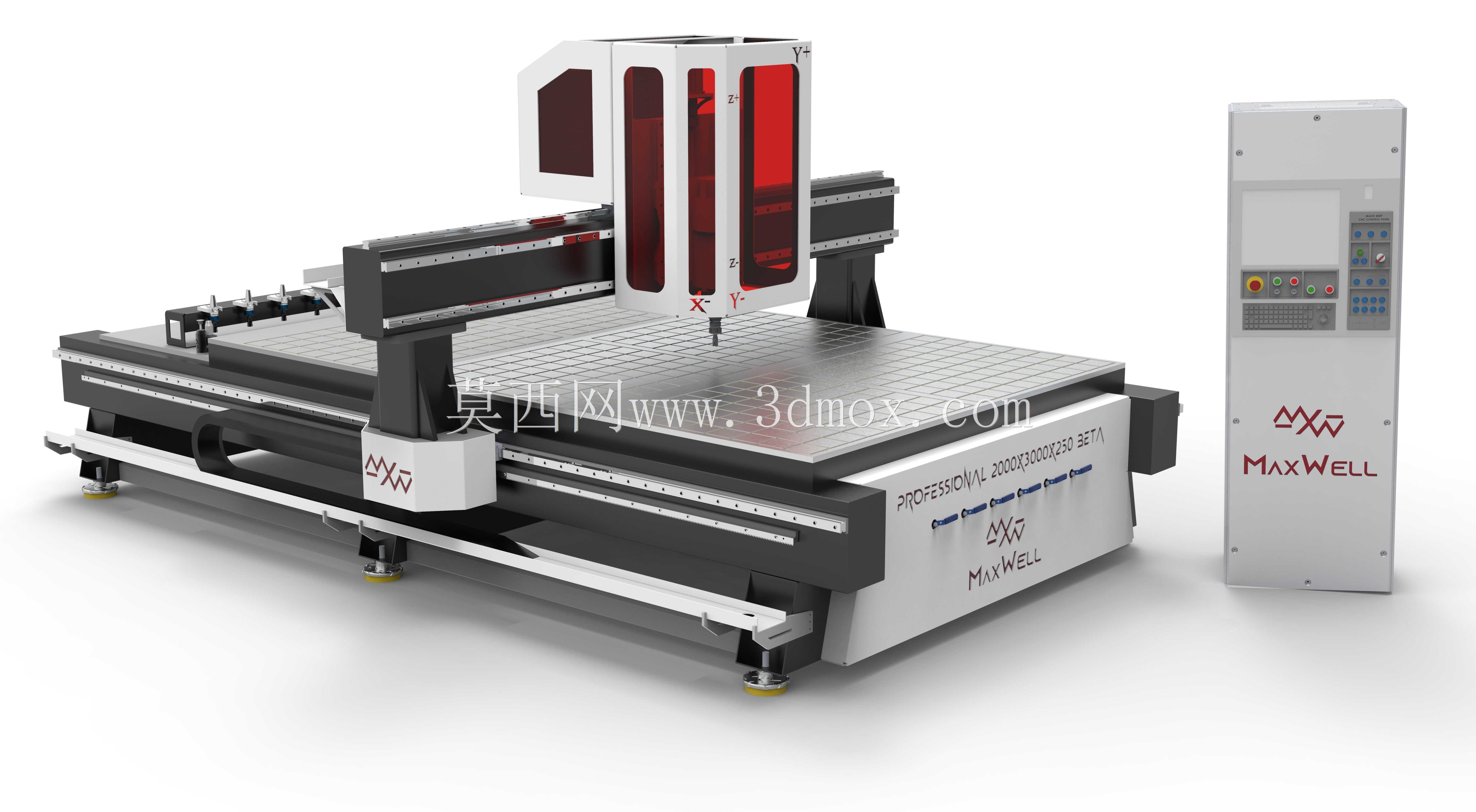

　　这类龙门式数控路由设备在家具制造、广告标识加工、非金属板材裁切、木工浮雕开槽以及轻型有色金属铣削场景中应用十分广泛，车间里接到亚克力字切割、密度板开料、实木雕花、PVC板材修边这类订单时，它往往是工位上承担主力加工的核心设备。从三维结构拆解的视角来看，整机采用经典的龙门动梁布局，床身作为整个设备的承载基础，通常采用厚壁方管焊接后经时效处理消除内应力，避免长期高速运行后出现床身形变导致加工精度漂移，床身的台面区域均匀排布T型槽或者真空吸附孔位，加工时既可以用压块直接夹持毛坯工件，也可以开启真空吸附系统把整张薄板牢牢固定在台面上，省去反复装夹找正的辅助时间。

　　龙门横梁横跨床身两侧的纵向导轨，X轴传动组件沿横梁长度方向布置，搭载加工主轴的滑座可以在横梁上完成横向进给，Z轴滑枕则带动主轴完成垂直方向的下刀与抬刀动作，三个进给轴普遍采用高精度直线导轨作为导向支撑，配合滚珠丝杠或者齿轮齿条完成动力传递，导轨副本身带预紧消隙结构，高速往复运动时反向间隙可以控制在极小范围，加工出来的轮廓边缘不会出现明显的接刀台阶。主轴作为直接执行切削的部件，根据加工材质不同可以选配风冷或者水冷高速电主轴，转速区间覆盖几千转到两万转以上，加工木材、塑料这类软质材料时可以拉高转速获得光滑的切面，铣削铝件、软铜等轻型金属时则调低转速配合进给参数，保证刀具切削负载处于合理区间。

　　在布局设计阶段，首先要敲定的就是工作台面的有效加工行程，常规机型的X向行程覆盖1.2米到3米区间，Y向行程从1.2米延伸到4米以上，Z向净空高度则根据待加工工件的最大厚度预留，普通板材加工机型Z向行程一般在150毫米到300毫米，若需要加工厚料或者加装旋转轴完成圆柱工件雕刻，就要相应抬升龙门的整体高度，避免主轴下行到极限位置时和工件发生干涉。安装边界的校核同样是建模阶段不能遗漏的环节，设备落地时不仅要留出机身本身的长宽占位，机身四周还要预留至少800毫米以上的维护通道，方便操作人员更换刀具、清理切屑、检修导轨和传动部件，设备后侧要给电控柜、吸尘管路、冷却管线留出排布空间，车间地面的承重能力也要匹配整机重量，避免床身放置后出现不均匀沉降。

　　实际产线排布时，这类设备往往配套中央除尘系统，切削木材、亚克力产生的碎屑通过主轴旁边的吸尘罩直接被抽走，保持加工区域整洁，部分机型还会在台面侧边加装旋转轴附件，把装夹范围从平面板材扩展到圆柱木料、塑料管件，可以完成楼梯立柱雕花、工艺笔筒刻字这类回转体加工工序。整机的走线全部采用拖链收纳，X、Y、Z轴往复移动时动力线、信号线不会出现拉扯磨损，限位开关在三个轴的行程两端硬限位位置布置，一旦进给程序出错触发超程，设备会立刻触发急停避免机械碰撞。从结构建模的细节来看，所有连接部位的安装孔位、导轨的定位基准面、丝杠的支撑座同轴度都在三维装配阶段完成干涉检查，提前排除零件装配时出现的孔位错位、运动部件和机身钣金剐蹭的问题，拿到模型后结构工程师可以直接基于现有框架改进行程参数、加装换刀刀库或者辅助定位工装，快速衍生出适配不同加工场景的专用机型。
