CA6140车床配套BOX死池防护箱体结构

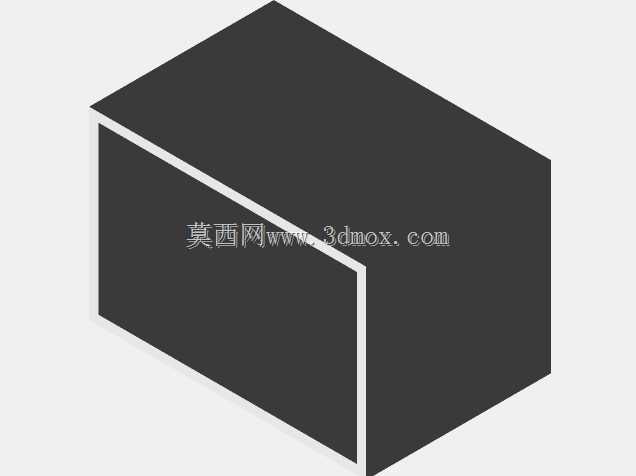

　　在普通卧式车床的日常加工场景里，切削液裹挟铁屑的回流路径一直是车间运维容易忽略的环节，CA6140作为中小批量轴类、盘类零件加工的通用主力机型，床身下方的废液归集区域如果没有规整的围挡构件，很容易出现混屑废液漫流、地面油污堆积的问题，这款BOX死池结构正是针对该机型床身下部安装空间设计的固定式归集箱体，不需要额外配置动力输送组件，依靠箱体自身的封闭容腔完成废液与散落切屑的临时存储，适配单机离线加工、短周期小批量生产的工位布局。从现场安装的边界条件来看，该箱体整体采用规整直角六面体构型，所有棱边做等厚封边处理，没有向外凸出的管路接头与安装耳板，外形轮廓完全贴合CA6140车床床腿之间的预留空档，安装时不需要对原有床身底座做切割、钻孔改造，直接将箱体整体落位到床身下方的预设工位即可，箱体顶面的开口边沿与床身排屑口的下沿预留10到15毫米的搭接余量，既可以避免落屑过程中撒落到箱体外侧，也能给床身运行时的小幅振动留出位移间隙，不会出现硬接触磕碰产生的异响。结构设计上没有采用复杂的曲面造型，所有壁面均为等厚薄板拼接形式，这种设计思路首先是考虑到车间焊接加工的工艺性，平直壁面的下料、折弯、拼焊工序都不需要专用工装，普通钣金班组即可完成制作，后期使用过程中如果某一侧壁面被坠落的长切屑砸变形，也可以单独切割更换对应壁板，不需要整体报废整个箱体。箱体内部没有设置额外的分格挡板，形成完整的大通腔容腔，也就是俗称的“死池”结构，这种无隔断设计的优势非常明显：

　　操作人员清理积存铁屑时，可以直接用磁吸铁耙或者铁锹伸入容腔内部，没有挡板遮挡清理死角，即便是缠绕成团的带状钢屑也能一次性掏出，清理耗时远低于带多级沉淀槽的链式排屑装置。针对车床加工的实际工况，箱体的壁板厚度选型预留了足够的冗余，日常使用中即便堆积满容的铸铁屑与切削液混合物，总重量接近一吨时，箱体侧壁也不会出现向外鼓胀的变形，箱体底部的四个角位做了局部加厚衬垫，落位到水泥地面时可以均匀分散承重，避免长期使用后出现箱体倾斜、底边渗漏的问题。和常见的移动式排屑车不同，这款死池箱体不需要配置脚轮与牵引挂钩，固定安装在床身下方之后，位置不会因为操作人员拖拽工件、清理地面时发生移位，箱体顶面的开口边沿做了外翻折边处理，折边宽度30毫米，

　　既可以提升箱体开口处的结构刚度，也能在临时放置清理工具、擦拭抹布时提供临时承托面，不会出现小物件直接滑入废液池的情况。在切削液归集的流程里，从车床导轨回流的混屑废液直接通过床身的排屑口落入箱体内部，密度较大的铸铁屑、钢屑会自然沉降到箱体底部，上层相对澄清的切削液可以在需要回收时用小型潜水泵抽出过滤后重复使用，箱体侧壁没有预设固定的出水孔，使用方可以根据自己车间的管路布局，在任意侧壁的合适高度现场开孔安装阀门，适配不同工位的废液回收管路走向，这种留白设计反而提升了构件的现场适配能力，不管是老车间改造还是新装机配套，都不需要提前核对管路接口的方位尺寸。从建模的结构细节来看，箱体所有拼接焊缝的位置都做了等宽的实体加厚处理，

　　在三维结构里可以直接导出钣金展开尺寸，生产下料时不需要二次测绘，相邻壁板的拼接处采用内角焊接形式，外壁面保持完整平整，日常擦拭清理外壁溅落的油污时非常方便，没有容易积垢的直角缝隙。箱体的整体高度控制在车床床身底面到地面的净空范围以内，顶部不会和床身的溜板箱、进给传动轴发生运动干涉，箱体的前后宽度也完全避开了车床前方操作人员的站立工位，不会出现磕碰脚尖的问题，侧面距离车床的电气柜预留出足够的检修空间，打开电气柜柜门进行线路检修时不会被箱体阻挡。在单机生产的场景下，这种固定式死池的维护逻辑非常简单，不需要维护排屑链板、驱动电机这类运动部件，不存在链条卡屑、电机进水烧毁的故障点，日常只需要定期停机清理内部积存切屑即可，对于加工频次不高、设备布局分散的小型加工车间来说，这种结构的实用性远高于复杂的自动排屑系统，建模过程中所有壁面的装配关系都采用贴合约束，没有多余的装饰特征，导出的结构可以直接用于钣金下料、焊接工装的参考，也可以作为车床整机布局三维装配时的下部配套构件，校验整机安装时的空间干涉情况，帮助设计人员在车间布局阶段就确认废液归集区域的位置合理性，避免后期设备就位后才发现排屑路径与工位通道冲突的问题。
