框架拉辊焊接机架工业承载结构

　　该结构件面向金属轧制、板材牵引及连续生产线中的拉辊支承场景，属于设备主机的核心承载框架。现场布置时，机架通常落位于生产线中部或开卷、矫平、收卷单元之间，内部或上部安装拉辊、轴承座、压紧机构及传动连接件，作用是把带材牵引过程中产生的张力、辊系自重和偏载稳定传递到基础。

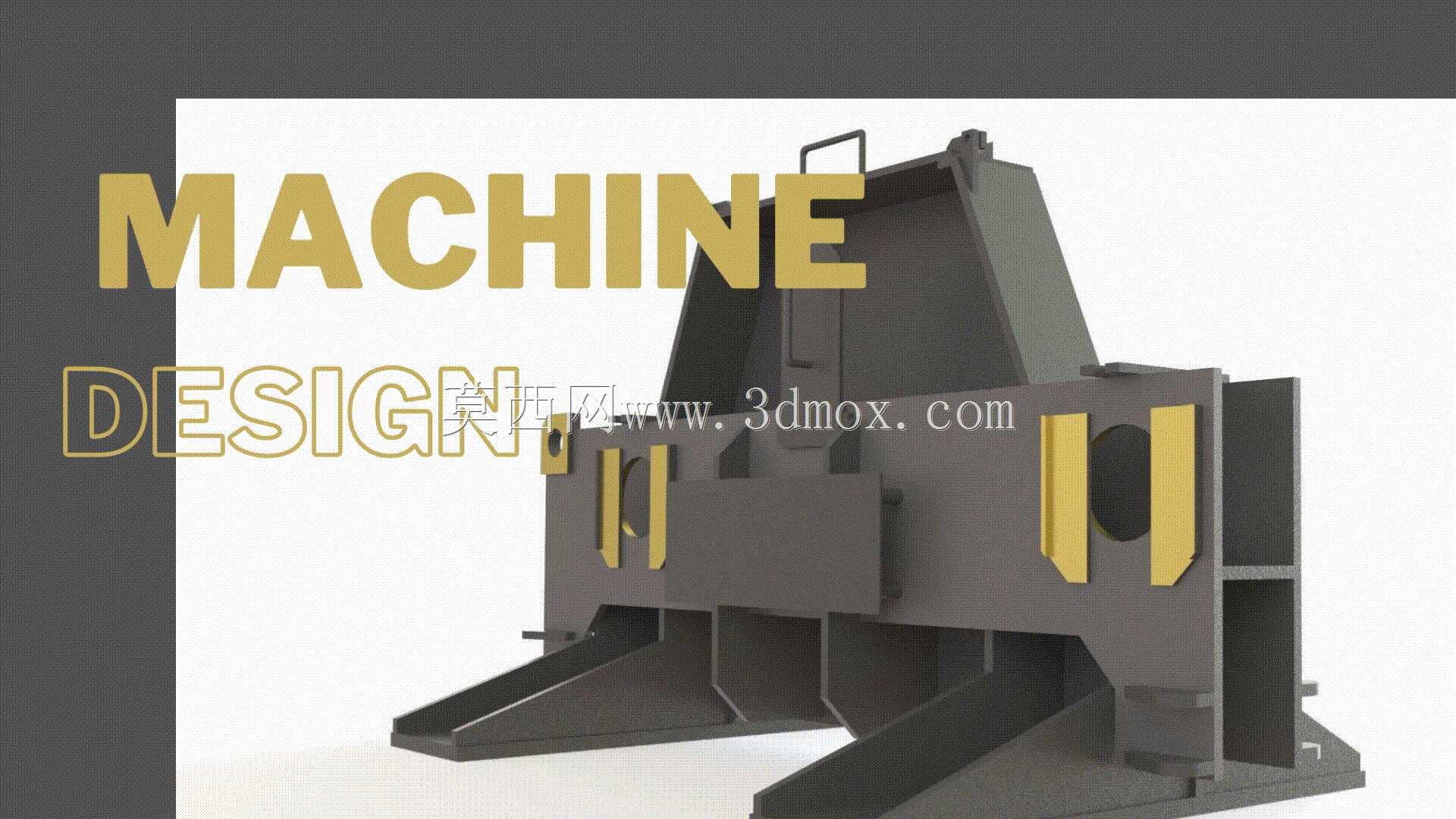

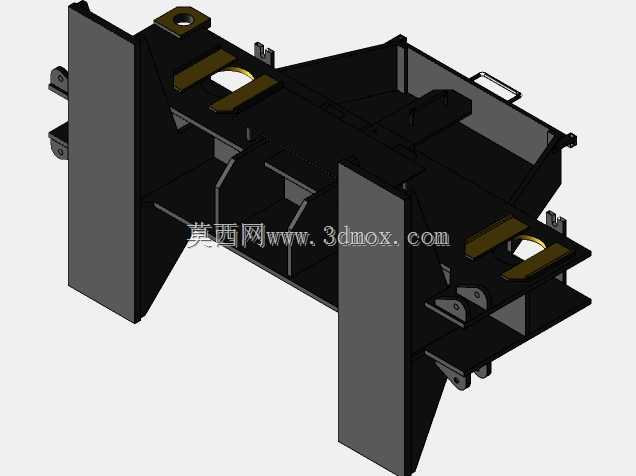

　　从结构形式看，整体采用厚钢板拼焊的箱型与肋板组合形式。两侧立板构成主要承力壁面，中间通过横向隔板、纵向加强梁和底部支撑脚连接，形成封闭或半封闭受力腔体。拉辊工作时，带材对辊面形成法向压力和切向摩擦力，轴承座将这些载荷传递到侧壁安装位，因此立板在轴承座区域需要保留足够厚度，并通过局部加强板分散应力，避免孔位周边出现应力集中。

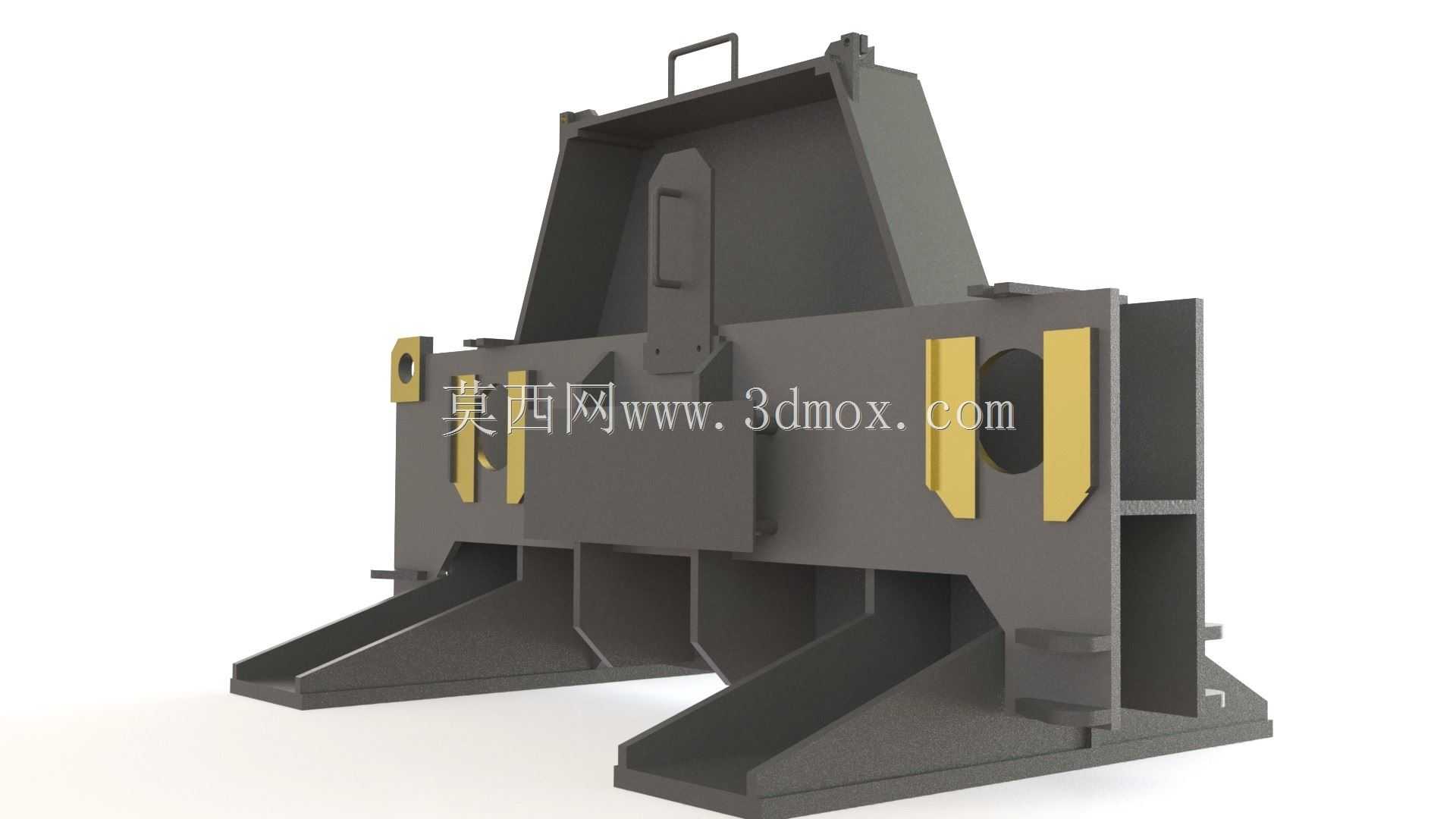

　　底部支撑结构采用外扩式支脚设计，支脚沿设备长度方向展开，增大与基础或垫铁的接触跨度。这样处理的重点不只是降低重心，更是为了提高机架在张力波动、启停冲击和辊系压紧时的抗倾覆能力。支脚与立板之间设置斜向肋板，使竖向载荷能够沿肋板方向顺畅传递到底板，减少立板根部的弯曲力矩。底板区域预留基础连接条件时，应结合地脚螺栓位置、二次灌浆层厚度和现场检修空间统一校核，不能只按外形轮廓判断安装可行性。

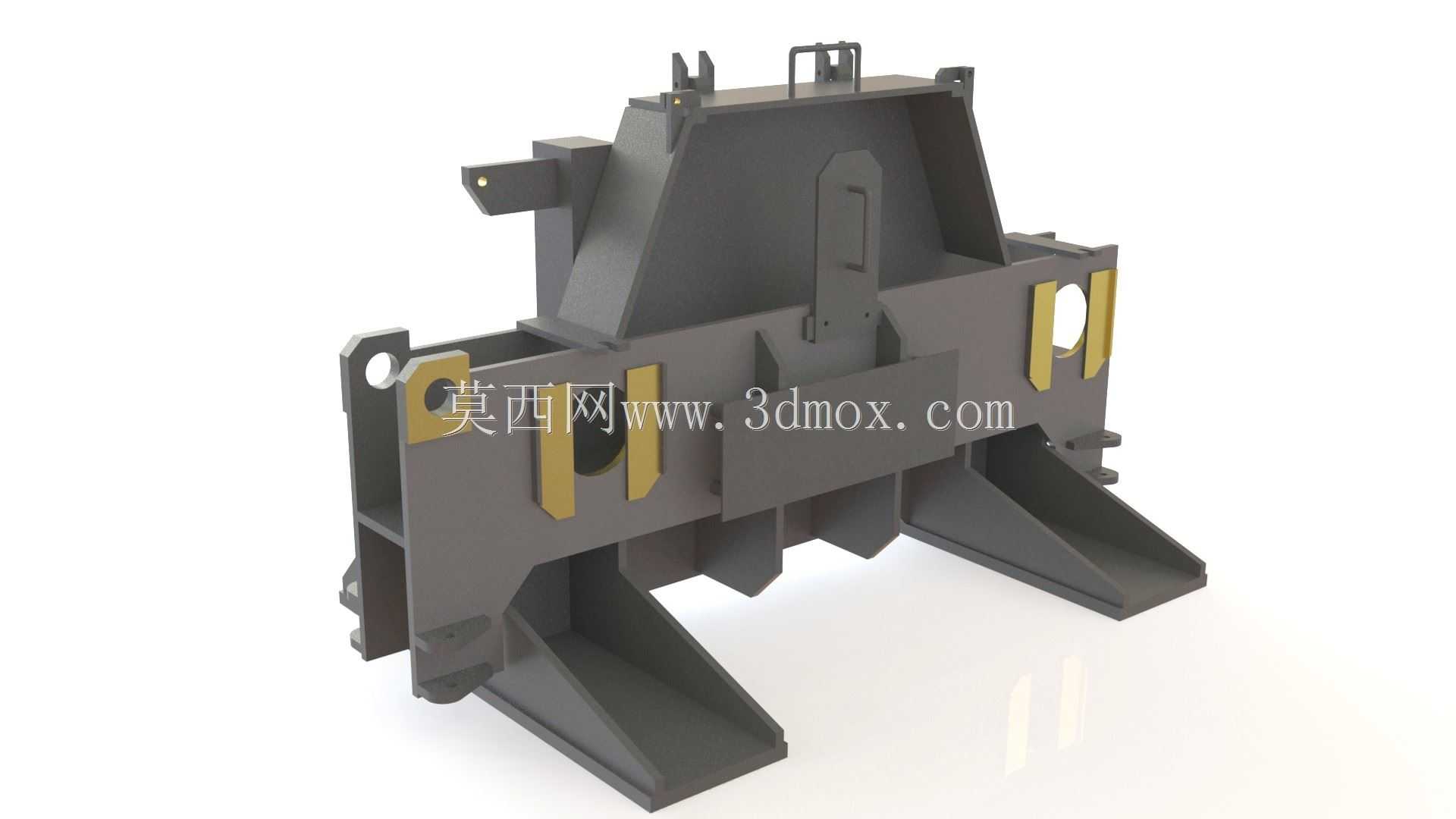

　　侧壁上的开孔与局部黄色标识区域对应检修、观察或附件安装位置。开孔设计不能单纯追求减重，需要避开主载荷传递路径；若孔边位于高应力区，应设置围板、翻边或加厚衬板。机架上部的小型提手式结构适用于装配、吊运过程中的临时定位，但若承担整体吊装载荷，则必须另行设置明确的吊耳或吊装梁，并按吊装角度和动载系数核算。

　　建模时应优先还原焊接件的真实制造逻辑。板材可按零件拆分，体现立板、底板、肋板、垫板、安装板之间的搭接和坡口关系；轴承座安装面、辊系中心线、传动侧接口等关键基准需要保持同轴或平行。对于后期机加工面，应在焊接毛坯模型中保留加工余量，并在工程图中区分焊后加工与 raw 焊接面。这样既能指导车间下料、组对和焊接，也便于后续在三维环境中进行辊子、轴承座、联轴器、防护罩等部件的干涉检查。

　　结构校核方面，关注点集中在三类工况：一是正常牵引时的稳态张力，二是穿带、断带或急停时的瞬时冲击，三是辊系压紧及装配误差带来的偏载。分析时可在轴承座安装位置施加约束反力，在底板螺栓位置设置固定边界，观察立板开孔、支脚过渡圆角、肋板交汇处和底板焊缝区域的应力分布。焊接机架的变形控制同样重要，若侧壁挠度导致拉辊轴线平行度超差，带材会出现跑偏、张力不均或表面压痕，因此结构刚度往往比单纯强度更能决定设备使用效果。

　　外形边界需要结合生产线节拍确定。机架宽度要容纳辊身长度和带材最大幅宽，高度要满足辊面标高、人工检修和上部压下机构布置，长度方向则要保证支脚跨距与相邻设备的维护通道。安装时还应核对基础标高、地脚孔组距、传动侧伸出空间、吊装通道以及辊子抽出方向，避免设备到场后出现无法穿辊或无法维护的问题。整体结构强调可焊性、可达性和长期承载稳定性，适合作为重型拉辊设备的主机架方案进行细化设计。
