机器人诊所教学用三叶镂空行走轮

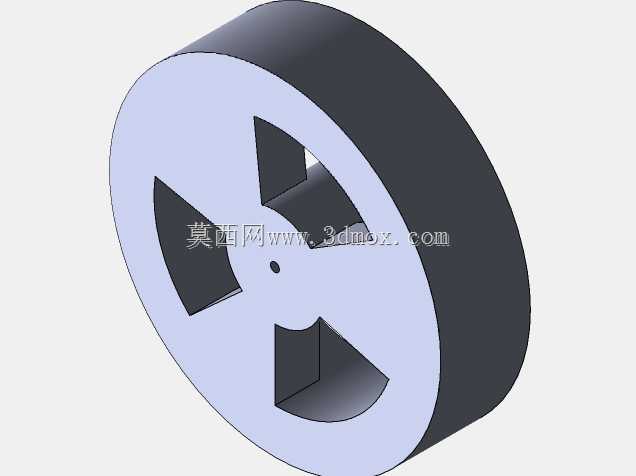

　　该轮体结构面向高校机器人实训平台的小型移动底盘开发，核心使用场景落在控制与自动化工程教学演示、移动机器人诊所调试工位以及小型自主行走装置的轮系验证环节。轮体采用厚盘式整体构型，外圆柱面形成连续接地环带，可直接与平整实验台面、PVC地面或轻型橡胶履带配合，承担底盘支撑与滚动传动任务。端面开设三处大尺寸扇形镂空窗口，窗口沿圆周近似均布，既显著降低轮体自重与转动惯量，也便于在装配时观察轮毂内侧轴套、联轴器或轮轴紧固件的对位状态，减少实训拆装过程中的盲装风险。

　　从结构受力角度看，轮缘保留完整环形外壁，使接地压力沿圆周均匀分布，避免辐条式轮子在局部受载时出现轮缘塌陷；三处实体腹板连接外圈与中心轮毂，形成近似三辐的传力路径，在小型机器人低速、轻载工况下能够兼顾刚性与减重需求。中心设置同轴安装孔，用于穿过轮轴或安装轮毂衬套，孔周保留足够实体厚度，以传递驱动电机输出的转矩；端面小孔可作为销钉孔、紧定螺钉避让孔或装配定位基准，具体配合方式可随底盘驱动方案调整。

　　建模时先以回转体思路确定轮坯的外径、轴向宽度和中心孔尺寸，再在端面上绘制扇形切除轮廓并沿轴向贯通拉伸切除，形成镂空窗口。窗口边缘与轮缘、轮毂之间保留均匀的实体壁厚，避免应力集中在尖角位置；扇形轮廓的过渡处可按加工条件设置小圆角，若采用3D打印制作，圆角还能改善层间受力并减少翘曲。外圆面保持较高的同轴度要求，中心孔与外圆同轴，使轮子运转时径向跳动受控，保证小车走直和编码器测速稳定。

　　安装边界主要由轮体外径、轴向宽度和中心孔直径决定。外径决定底盘离地高度与单圈行进距离，选型时需与电机转速、减速比及期望运动速度匹配；轴向宽度影响底盘横向占用空间和轮距布置，宽轮面可提升侧向稳定性，但会增加转向时的 scrub 摩擦。中心孔需与驱动轴径、联轴器或轴承内孔形成明确配合，轴向固定可通过紧定螺钉、销钉、轴肩或卡簧实现。镂空窗口不应延伸到密封面或轴承安装位，轮毂实体区需提供足够的轴向长度，以支撑轴套并防止轮体晃动。

　　在教学机器人平台中，这类轮子常用于差速驱动底盘、小型巡检演示车或实验性AGD单元。三叶镂空造型除减重外，还可配合光电传感器或霍尔传感器形成简易分度检测：当窗口经过传感器时产生通断变化，为学生验证转速测量、里程计脉冲和位置闭环提供直观结构。轮体材料可根据载荷选择PLA、ABS、尼龙或铝合金；打印件需关注层纹方向与轮毂孔强度，机加工件则可严格控制外圆和孔的同轴度。

　　结构设计上没有采用复杂胎面花纹，说明其定位偏向室内平整路面和实验环境，重点不在越障或高摩擦越野，而在低成本、易加工、易观察和易维护。轮缘厚度提供耐磨余量，腹板宽度决定扭转刚度，窗口面积则受最小壁厚限制；若后续底盘重量增加，可优先加大轮毂与腹板连接圆角、增厚轮缘，而不是盲目缩小镂空窗口。装配时应保证两轮平行、轮轴同轴，驱动轮与从动轮的接地高度一致，避免因轮体偏摆造成机器人轨迹偏移。整体结构简洁，特征关系清晰，适合作为移动机器人轮系设计、轻量化开孔、轴毂连接和运动控制实验的三维建模参考。
