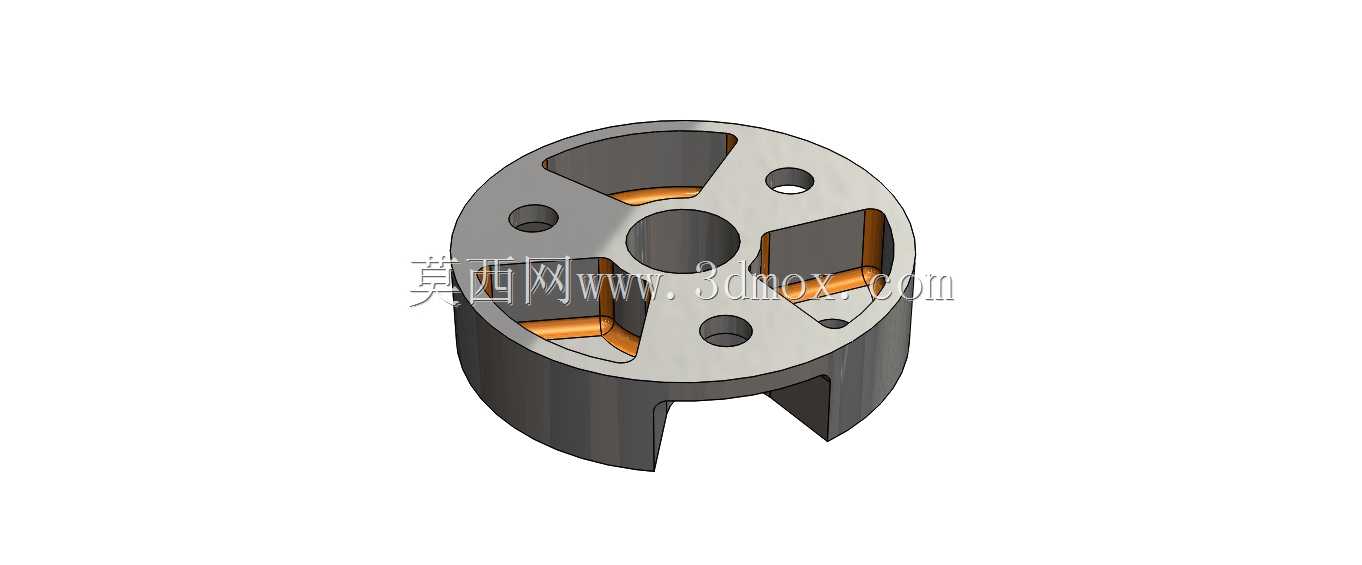

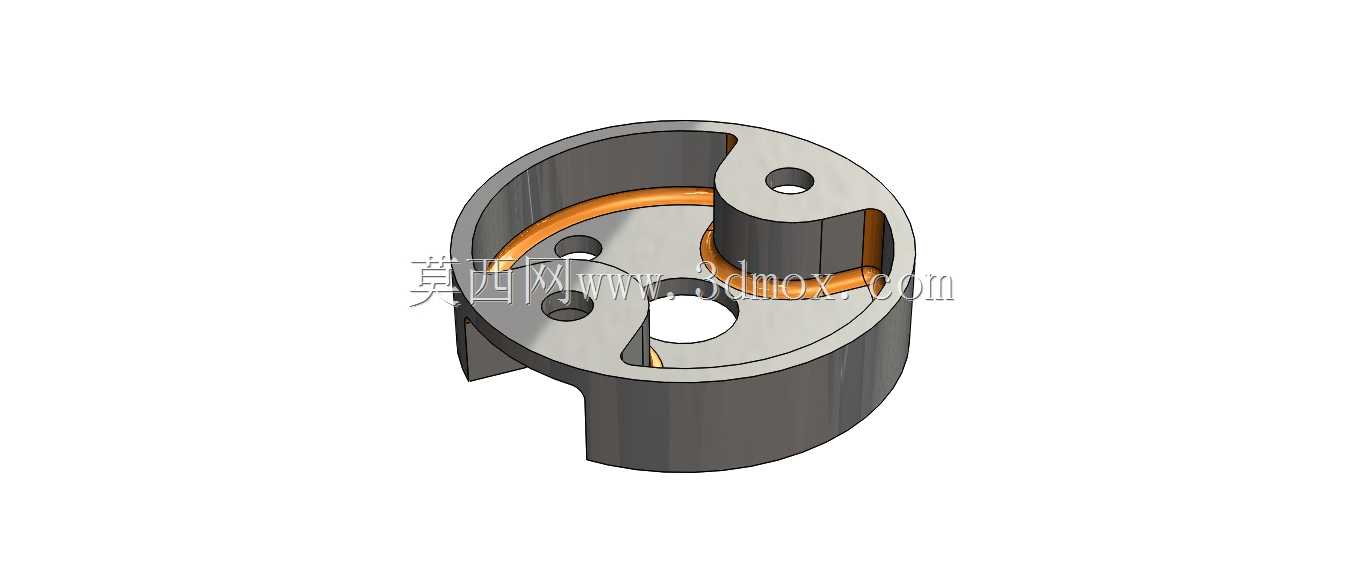

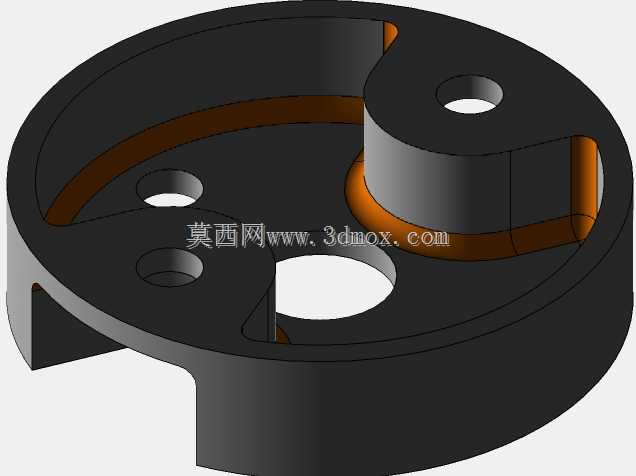

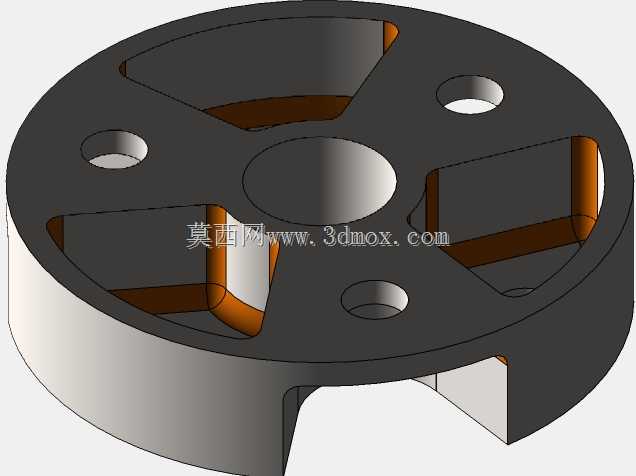

该轮盘类承载构件在结构方案阶段就围绕交变载荷下的应力分布做了多轮迭代,从有限元云图的色彩梯度可以直观看出,轮盘外缘与轮辐衔接的高应力区域被刻意做了大圆角过渡,避免直角转折带来的应力集中,而中心轮毂区域的应力水平控制在较低区间,整体安全系数分布从最低1.78到最高2.05,完全覆盖常规工况下的强度冗余要求。这类轮盘构件常见于中小型输送设备的从动轮组、工装变位机的回转支承座、以及轻型起重设备的滑轮基体,实际产线运行中需要同时承受径向的物料压重、启停瞬间的切向扭矩,还有偏载工况下的小幅轴向倾覆力,因此结构上没有采用实心圆盘的冗余设计,而是在轮缘内侧均匀开出四个弧形减重槽,既削减了铸件整体重量,也让轮辐部分形成类似筋板的传力路径,
把外载荷均匀分流到中心安装孔周边。从安装边界来看,构件中心预留的同轴通孔用于穿装主轴或者定位芯轴,孔周环形区域做了局部加厚,用来配套安装锁紧螺母或者定位轴套,轮盘端面上均匀分布的四个螺纹孔用于固定外侧的端盖、摩擦片或者传动连接件,孔位的分度圆直径和相邻孔的角向公差都按照通用工装安装标准设定,不需要二次配钻就可以直接和标准法兰端面对接。外形上轮盘下端开出的对称缺口是为了避让安装基座上的定位挡块,或者在作为滑轮使用时预留钢丝绳的侧向穿入空间,缺口的两个侧壁都做了等厚处理,避免缺口根部出现截面突变,从云图上也能看到缺口边缘的应力并没有出现异常突增,说明该区域的圆角和壁厚匹配经过了校核。设计思路上优先兼顾了铸造工艺性,
整个构件所有壁厚都保持均匀过渡,没有出现局部厚大的热节区域,铸造时可以采用水平分型的两箱造型,不需要额外设置复杂的砂芯,后续机加工工序只需要精车中心孔、端面和螺纹底孔,加工余量控制在单边两毫米以内,能够有效降低单件制造成本。在实际设备选型适配时,该轮盘的轴向厚度和外圆直径的比例经过优化,既不会因为厚度过大占用过多安装空间,也不会因为轮缘过薄在受压时出现径向失稳,轮辐的弧形曲面不是单纯的外观造型,而是沿着载荷传递的主应力方向延展,让材料尽可能分布在受力路径上,相比同尺寸的实心轮盘,重量降低接近四成,而整体刚性并没有明显损失。针对不同的使用场景,该结构还可以做小幅衍生调整:如果用在粉尘较多的散料输送工位,
可以在轮缘外侧加装包胶层提升摩擦系数,此时轮盘端面的螺纹孔就可以用来固定包胶层的压边圈;如果用在回转工装上作为分度盘基体,可以在减重槽内加装感应触片,配合接近开关实现角向位置检测,预留的槽口空间刚好容纳检测元件的安装支架。构件所有的棱边都做了倒角处理,既消除了铸造飞边带来的安全隐患,也避免装配过程中操作人员被锐边划伤,中心孔的端面预留了沉台,用于安装轴承的外圈定位,装配时轴承可以从单侧压入,沉台的轴向定位尺寸能够保证轴承安装后不会出现轴向窜动。从受力校核的结果来看,最低安全系数出现在轮辐和轮缘衔接的过渡位置,该位置在长期交变载荷下属于疲劳薄弱区,设计时特意将该处的圆角半径加大,并且在建模阶段就把圆角特征和轮盘本体合并为单一实体,避免后续仿真或者加工时出现特征丢失,四个安装螺纹孔的周边也做了局部凸台加厚,防止螺栓锁紧时端面出现压溃变形。整个构件的结构没有采用复杂的异形曲面,所有特征都具备明确的工程功能,没有多余的装饰性结构,完全面向实际工业装配和载荷工况设计,适配多类通用机械设备的回转承载需求。
