长距齿条传动直线移栽升降模组

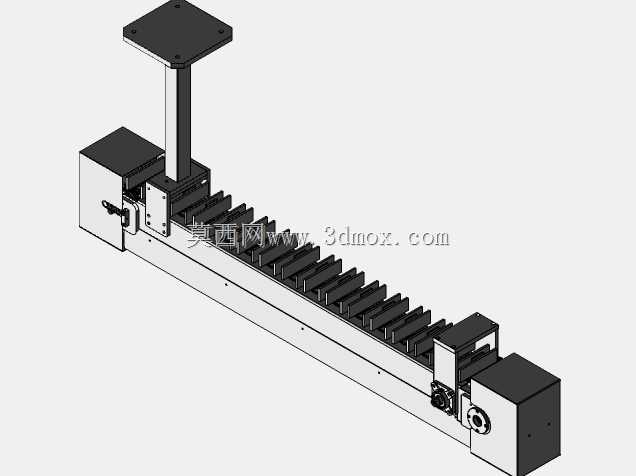

　　在车间自动化产线规划里，长行程工件转运往往是布局难点：普通同步带模组刚性不足、丝杠模组行程受限，而这套以长齿条作为传动基准的直线移栽机构，正是为大跨度工位间物料移送搭配末端升降取放需求搭建的执行单元。从三维结构拆解来看，整套机构沿水平方向铺展，底部是一根通长的铝制承载梁，梁体侧面全程加工出安装基准面，齿条沿梁长方向平行固定在梁体上侧，齿面朝向驱动侧，和两端移动座上的齿轮构成齿轮齿条啮合传动副，这种传动形式在长行程工况下优势非常明显：不存在丝杠超长后挠度超差、转动惯量陡增的问题，也没有同步带长期运行后弹性伸长、定位漂移的缺陷，传动效率稳定，承载能力可以覆盖数十公斤级的工件移送。

　　机构两端各设置了一个移动滑座，滑座内部集成导向滑块，卡合在承载梁配套的直线导轨上，承担径向与侧向负载，齿轮则通过减速组件和驱动电机相连，电机运转时齿轮沿固定齿条滚动，带动滑座沿着梁体全程走行，两端滑座可以根据工序需求独立控制，也可以同步联动夹持长条形工件，避免长工件移送过程中出现偏摆、下坠的问题。在其中一侧滑座的上方，竖立安装了一套垂直升降模组，升降立柱采用方形截面型材，底部通过转接法兰和水平滑座的安装台面锁固，立柱顶端固定了一块方形安装顶板，顶板四周预留了阵列安装孔位，既可以用来固定取料执行件比如夹爪、真空吸盘架，也可以直接对接工位上的工装托架，升降模组内部同样采用导向副配传动件的结构，带动顶板沿竖直方向完成升降动作，实现工件在不同高度工位之间的抬升、下放。

　　从实际应用场景出发，这类机构常布置在机床加工工序之间，比如数控车床完成轴类零件加工后，这套横跨在机床上下料位之间的移栽模组，可以通过升降端下降取件，抬升后沿长齿条快速移动到下一序的加工中心或者料道位置，再下降放件，替代人工完成跨工位的长距离工件转运；在钣金加工车间里，它也可以作为板材暂存架和折弯机、激光切割机之间的移送载体，长行程的覆盖范围可以一次性衔接3到5个并排布置的加工工位，不用为每台设备单独配置独立机械手，大幅压缩产线的设备投入成本。

　　设计这套结构的时候，首先要敲定的是水平承载梁的截面参数，梁体的抗弯刚度直接决定长行程运行的平稳性，如果梁跨距达到两米以上，需要在梁体底部间隔设置支撑地脚，避免梁体中部下挠导致齿条和齿轮的啮合侧隙出现波动，严重时会出现卡齿、传动顿挫的问题。齿条的安装精度需要在装配时全程打表校验，保证齿面的直线度公差控制在0.1毫米每米以内，两端滑座的导轨平行度也要同步找正，防止滑座运行过程中出现滑块偏载、过早磨损的情况。垂直升降立柱的安装面和水平滑座台面的垂直度需要严格管控，否则升降行程加大后，顶端的安装板会出现水平方向的偏移，导致取料位置偏差。安装边界方面，整套机构的水平长度可以根据产线的工位间距灵活裁切齿条和梁体长度，常规适配场景下整机宽度控制在两百毫米左右，升降立柱的高度根据工位的高度差选配，顶端安装板的孔位可以适配不同标准的末端执行器，设备两侧的电机尾部预留了编码器和限位开关的安装位置，现场布线时可以沿梁体侧面的线槽走线，避免拖链在长行程移动过程中出现线缆拉扯干涉。结构上所有的传动啮合部位都预留了润滑注油通道，日常维护时可以定期加注润滑脂，降低齿条齿轮的磨损速率，两端的物理限位块可以缓冲滑座的超程冲击，避免运行失控时发生硬碰撞损坏部件。
