CA6140车床传动小齿轮轴结构

　　该零件属于普通卧式车床进给与主轴传动链中的小齿轮轴，在CA6140这类经典车床结构中承担运动传递、扭矩输出和转速变换作用。齿轮与轴身采用一体化布置，使齿部承载区与支承轴段形成连续刚性体，避免分体齿轮与轴之间因配合间隙产生的相位误差。实际装配中，该类零件通常布置在变速箱或进给箱内部，一端通过齿轮与相邻啮合齿轮副连接，另一端伸入轴承支承位，轴颈外圆与滚动轴承内圈配合，中部或端部设置键槽，用于安装联轴器、拨叉相关传动件或定位套。

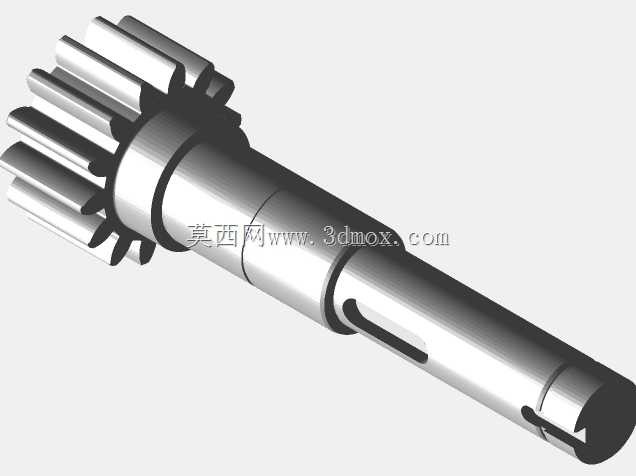

　　从结构功能看，左端齿部采用直齿圆柱齿轮形式，齿向沿轴向展开，齿顶圆、齿根圆和分度圆在建模时需要保持明确的几何边界。直齿方案加工与检测相对直接，适合车床箱体内中低速、定轴传动场景；啮合过程中载荷沿齿宽方向进入，传动关系清晰，便于在装配校核中检查中心距、齿侧间隙和干涉情况。齿轮右侧设置台阶轴肩，轴肩端面可作为轴承内圈或隔套的轴向定位面，控制传动件在轴向上的装配位置。轴身由多段不同直径圆柱组成，直径变化处形成定位、避让和装拆边界，既满足轴承、套筒、密封件的安装需要，也减少不必要的大截面材料占用。

　　轴段上的长键槽是扭矩传递的关键结构。键槽沿轴侧平行于轴线开设，槽底、槽侧和端部圆角需要在三维模型中完整表达。装配时平键嵌入轴槽与轮毂键槽之间，使旋转运动不依赖摩擦力单独传递，而是通过键侧承压完成载荷连接。键槽位置通常对应外部齿轮、带轮或联轴部件的安装区，槽长要覆盖轮毂有效配合长度，同时不能越过轴肩或削弱相邻支承段。轴端附近的横向小孔或开槽结构可用于锁紧、销定位或防松，在检修装拆时限制配合件轴向窜动。

　　建模时应先建立轴的回转基准轴线，再以阶梯外圆为骨架铺陈各轴段。齿部不能只以简化圆柱代替，因为设备干涉检查、齿轮啮合验证和箱体空间校核都依赖齿顶轮廓；齿端倒角、齿根过渡和轴肩圆角应保留，这些细节直接影响应力集中判断。长轴段属于细长结构，虽然三维外观简单，但工程上不能忽视挠曲与支承跨距。轴承位之间的距离、齿轮作用力作用点与支承点的相对位置，决定轴的弯曲变形和齿面接触状态；若悬臂过长，齿部啮合时容易产生偏载，表现为齿端磨损、噪声增大和进给不稳。

　　外形尺寸边界方面，该零件的最大径向轮廓出现在齿轮齿顶圆处，装配入箱时必须以此半径判断与箱壁、润滑空间、相邻齿轮外缘的安全距离。轴向总长则由齿部宽度、各轴颈长度、锁紧段和轴端余量共同决定。轴承配合轴颈应按回转支承要求控制圆柱度和同轴度，齿轮分度圆相对于轴承轴线的径向跳动会直接影响传动精度。轴肩高度既要满足轴承内圈定位接触面积，又不能过高导致拆卸工具无法受力；键槽边缘与轴表面交界处应设置微小过渡，避免热处理或交变载荷下形成裂纹起点。

　　在车床运行场景中，主轴箱、进给箱内的齿轮轴长期承受启动、换向、切削负载波动带来的交变扭矩。小齿轮轴虽然尺寸不大，却处于动力传递路径上，齿面接触强度、齿根弯曲强度和轴的扭转变形需要协同考虑。三维结构设计时，可通过剖切视图检查内部是否存在不合理实体，通过装配环境核对齿轮啮合侧隙、轴承压装方向、套筒接触端面以及键的装入位置。对于设备维修与测绘场景，该模型还可用于加工工艺讨论：齿部可采用滚齿或插齿成形，轴颈经车削、磨削保证配合精度，键槽通过铣削加工，热处理后再对支承轴段进行精加工，以稳定最终装配状态。
