CA6140车床内部引线防护通道结构件

　　普通卧式车床的床身内部走线长期处于切削液飞溅、金属碎屑冲刷、拖板往复运动剐蹭的工况里，早年不少车间直接把控制线缆用扎带捆在床身内壁，短时间看不出问题，两三年后线缆外皮就会被细碎铁屑磨破，轻则触发限位信号误报，重则造成进给电机动力线短路，维修时还要拆下滑座护板逐段排查，停机损失远高于一个走线构件的成本。这个引线通道就是为CA6140这类普通卧式车床配套的内置走线防护构件，安装位置卡在床身靠近主轴箱的走线腔区域，顺着床身导轨的走向布置，把原本裸露的控制线缆、传感器信号线全部收纳在构件的中空腔体内，从根源上把线缆和切削区域的运动部件、飞溅切屑隔离开。

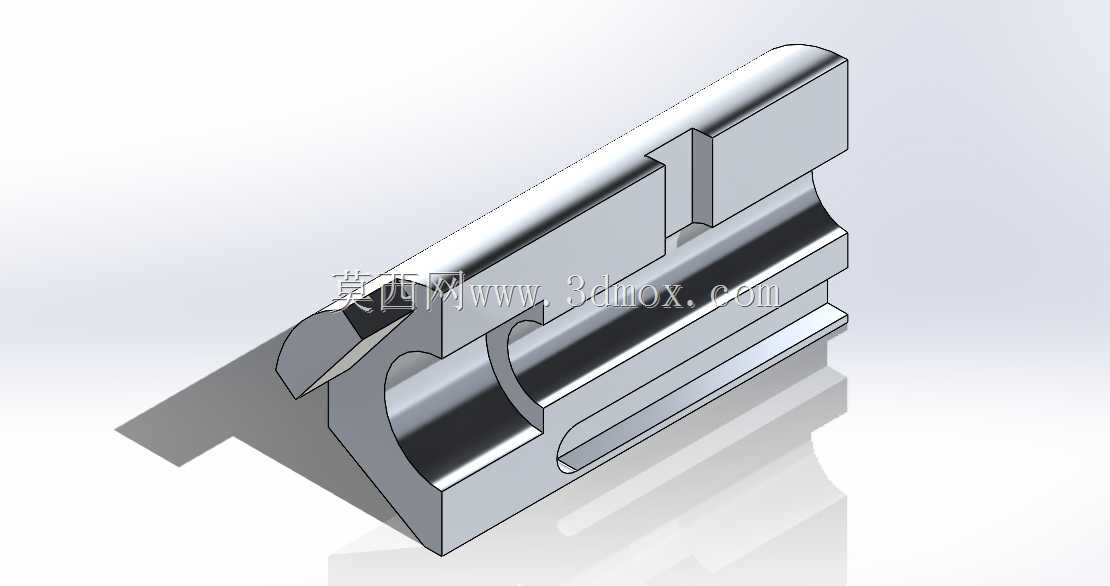

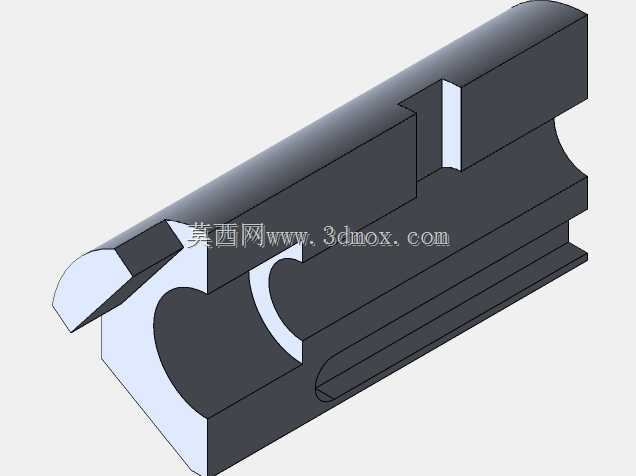

　　从结构形态上看，这个构件属于长条形异型材类的机加工件，整体沿车床轴向延伸，主体截面做成了下半部分圆弧包容、上半部分平直贴合的形态，圆弧内腔刚好容纳多束并排敷设的线缆，平直顶面可以直接贴靠床身内壁的安装基面，不需要额外做复杂的调平垫片。构件两端做了过渡倒角，线缆穿入穿出的位置不会出现锐边割破外皮的问题，侧面预留的长条形开槽是为了适配中途分路的信号线——比如连接溜板箱限位开关、操作面板按钮的支线，可以从侧槽引出，不用把整根长线缆全程穿入腔体，后期检修更换某一根支线时，也不用把整束线全部抽出来。构件上部的阶梯凸台是定位结构，装配时直接卡入床身内壁预先铣出的定位槽里，限制构件上下、前后的窜动，长向两端只需要各用一个紧固件压紧，就可以完全固定，不会因为拖板往复运动产生的振动出现松脱移位。

　　建模过程的逻辑完全贴合实际加工工艺：先在草图平面绘制出构件的端面轮廓，把圆弧内腔、顶部阶梯、侧面开槽的截面形状全部约束到位，标注好内腔的有效通径、外壁的壁厚、各个配合面的尺寸公差，再沿长向拉伸生成主体毛坯，之后通过切除特征加工出两端的倒角、侧面的出线槽、顶部的定位缺口，所有特征的顺序和车间实际铣削加工的工序完全对应——先做型材毛坯下料，再粗铣外形基准，之后精加工内腔和定位面，最后加工出线槽和倒角，结构工程师拿到这个模型之后，可以直接导出工程图标注尺寸、形位公差和表面粗糙度，不需要重新重构工艺结构。

　　在安装边界的匹配上，这个构件的外轮廓尺寸完全适配CA6140车床床身的预留走线空间，外壁和床身内壁之间留有均匀的间隙，不会和溜板箱的往复运动行程发生干涉，内腔的有效容积可以同时容纳动力线缆、信号线缆、冷却系统控制线共十余束线材，圆弧内壁没有突兀的凸起，穿线时阻力很小，施工人员可以一次性把整束线缆从主轴箱端牵引到溜板箱端，大幅减少装配时的穿线工时。和传统的塑料走线槽相比，这个金属材质的通道构件抗冲击能力更强，即使有大块崩碎的切屑直接撞击到构件表面，也不会出现开裂破损，耐高温性能也可以适配车床主轴箱附近的长期工作温度，不会因为长期受热出现老化变形。在日常维护场景里，这个封闭的通道结构可以阻挡大部分切削液和油污进入腔体内部，线缆表面长期保持干燥清洁，检修时打开侧部的盖板就可以梳理线缆，排查线路故障的效率比裸露布线提升数倍，非常适合老旧普通车床的线路改造以及新机床装配时的标准化走线配置。
