CA6140车床通道插槽定位构件

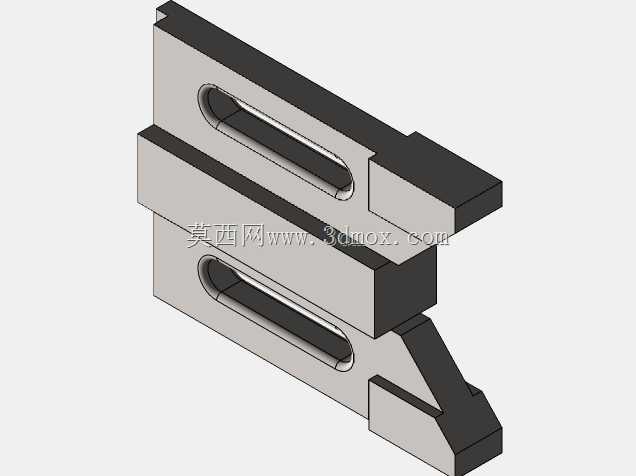

　　在普通卧式车床的溜板箱、进给箱与床身导轨衔接区域，这类通道插槽构件承担着走线、限位与安装基准的多重作用。实际车间里，CA6140作为应用极广的通用卧式车床，其床身侧面、溜板周边需要布置润滑油管、电气控制线以及进给机构的联动杆件，通道插槽就是把这些管线约束在固定路径内，避免刀架纵向移动、拖板往复进给时发生剐蹭、拉扯。从结构上看，该零件整体为长条形钢制基体，上下平行布置两条贯通式长圆腰形槽，腰形槽的长度方向与零件长边一致，这种槽型在装配时允许紧固件沿槽向微调位置，抵消床身安装面的加工累积误差，也方便后期检修时松开螺栓即可小幅移位，不必完全拆卸整条构件。零件端部做了阶梯凸台与斜向让位结构，凸台部分用于贴合床身侧壁的安装基面，

　　斜切面则是为了避让溜板箱下方的凸起轮廓——车床拖板在全行程移动时，下方的齿轮罩、挂轮支架会扫过床身侧面空间，如果插槽端部做成直角，很容易在拖板走到极限位置时发生硬碰撞，斜角让位刚好把运动包络面让开，这也是机床附件设计里非常典型的边界校核思路。建模过程中先从侧面轮廓入手，把零件的侧视外形——包括上下两层的台阶高度、端部斜角的角度、腰形槽在侧视方向的投影位置——全部绘制在同一草图平面内，轮廓封闭后直接沿厚度方向单向拉伸，这种规整的等厚截面零件用拉伸特征比多步叠加切除效率更高，也能保证整个零件厚度方向的尺寸一致性，后续工程图出剖视图时截面关系也更清晰。腰形槽采用贯通切除，槽的两端半圆直径与槽宽相等，槽内壁在装配时会穿过固定螺栓，

　　螺栓头部与垫圈压在零件外表面，腰形槽的侧壁不承担主要剪切力，主要作用是限制管线的横向窜动，同时给安装螺栓提供调节余量。零件的上下两层凸缘分别对应床身侧面的两条安装棱边，装配时凸缘端面贴紧床身加工面，依靠接触面的摩擦力分担管线重量，螺栓只起压紧定位作用，这种受力分配方式在机床附属钣金与型钢零件里非常常见，能避免螺栓长期受剪发生松动。从安装边界来看，零件厚度方向要控制在床身外侧与溜板外罩之间的间隙内，宽度方向不能超出床身侧边的护板轮廓，长度方向覆盖管线需要防护的行程段，两端的固定孔位要和床身原有安装螺孔对齐，腰形槽的微调量刚好弥补孔位的小偏差。实际使用中，车床切削时会持续产生振动，这类长条形构件如果刚性不足，容易随管线一起震颤，

　　长期下来螺栓连接处会出现疲劳松动，因此基体厚度与凸缘高度的配比经过权衡，既保证零件自身抗弯刚度，又不会过多占用床身外侧空间。端部的阶梯结构同时起到轴向定位作用，装配时台阶面顶在床身的铸造凸台上，无需额外测量即可确定零件的纵向位置，降低现场装配的对刀与找正难度。斜向让位结构的角度依据溜板运动到最近位置时的相对轮廓绘制，在三维环境中把溜板组件装配进来做运动干涉检查，确认全行程内零件斜面与溜板凸起之间保留均匀安全间隙，不会出现擦碰。两条平行腰形槽之间的实体筋带是主要的承力部分，筋带宽度兼顾开槽空间与结构强度，避免槽间距过小导致中间筋板刚性不足、受力后发生变形。零件外轮廓的尖角处均做了小倒角处理，既去除加工后的锐边毛刺，也避免装配工人布设管线时被锐边划伤油管外皮与线缆绝缘层。这类构件虽然不属于车床的核心传动件，但在整机管线排布、防护与安装定位环节直接影响设备后期维护的便利性，管线被规整约束在插槽通道内，日常清理切屑、擦拭机床时也不会误碰拉扯管路，检修进给机构时松开固定螺栓即可翻开管线，作业完成后复位也能快速对齐位置。
