便携立式金属储料承压罐体结构

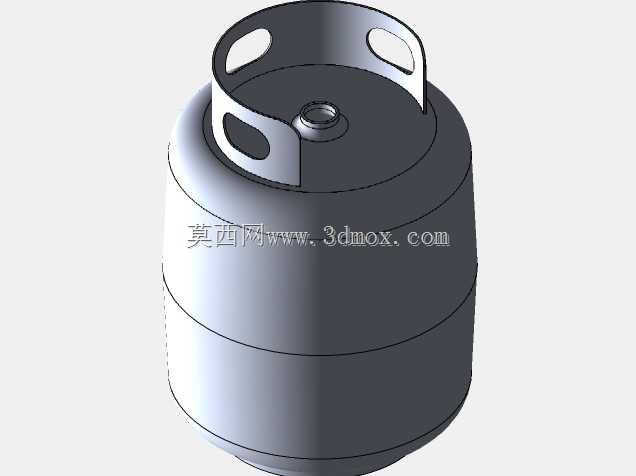

　　该结构面向小容量物料转运、临时储存与工位间供给场景，整体采用立式回转体布局，主体由下部圆柱储腔、中部环形加强过渡段、上部圆弧封盖及顶部带提手的防护端盖组成，适合在车间工位、户外作业点、小型试验场地等空间有限的区域使用。罐体下部为等径直筒储料段，外壁设置两道环形凸筋，既作为卷制成型或旋压加工时的结构定位基准，也可在堆叠、倚靠或受侧向磕碰时分散局部应力，避免筒壁出现凹陷变形；筒身上端通过大半径圆弧过渡段与上封盖连接，该过渡曲率经过受力校核，可在内部承压或盛装高密度物料时降低转角处的应力集中系数，相比直角焊接结构减少了焊缝疲劳风险。上封盖中心设置内凹式接口座，接口周边采用局部增厚结构，用于安装阀门、快速接头或密封端盖，

　　接口座低于封盖最高平面，可在罐体意外倾倒时避免接头直接撞击地面，降低接口断裂、密封失效的概率。封盖上方集成一体式手提护圈，护圈沿圆周均匀开设三个长圆形镂空握持孔，孔边做全周圆角处理，既满足单人短距离搬运转运的握持需求，也可在罐体叠放时作为上层罐体的限位支撑结构；护圈与封盖之间保留均匀环形间隙，可在吊装或捆扎时穿过绑带，适配人工搬运、简易吊具转运两种作业方式。建模过程先在过罐体中心轴的基准平面绘制半剖面轮廓，将筒身壁厚、过渡圆弧、封盖曲率、护圈截面、接口座台阶等特征全部整合至同一草图中，通过旋转凸台生成主体基础实体，再对提手镂空孔、接口内螺纹、外壁环筋等细节做切除与拉伸补充，保证回转特征的同轴度与壁厚均匀性。

　　结构设计阶段优先考虑加工工艺适配性：筒身可采用板材卷焊后旋压收口，也可通过整体冲压拉伸成型，护圈可单独冲压后与封盖组焊，所有外露棱边均设置圆滑过渡，避免应力集中与搬运划伤。安装边界方面，罐体底部为平整环形支撑面，放置时与地面或工位台面形成稳定线接触，无需额外配套支架即可直立存放；整体外径控制在单人双臂可环抱范围，顶部护圈最高点超出封盖平面，搬运时手部不会与封盖接口发生干涉。针对承压使用需求，筒壁与封盖的壁厚按内部工作压力、物料密度及搬运冲击载荷综合设定，环形过渡段的曲率半径兼顾成型可行性与受力表现，避免因半径过小导致冲压开裂或半径过大造成材料浪费。接口座的内孔尺寸与标准密封件、快装接头匹配，端面预留密封垫圈安装平面，

　　保证 repeated 拆装后的密封可靠性。护圈的三个镂空孔沿周向均布，无论操作人员从哪个方位靠近罐体，都能找到合适的握持位置，孔位长度按成年人手掌握持宽度设计，孔边圆角半径兼顾握持舒适度与结构强度，防止提举时孔边应力撕裂。罐体外部无突出尖锐构件，外壁环筋同时充当防滑结构，搬运时手部托住筒身可借助环筋增加摩擦力，减少滑脱风险。在生产线工位应用中，该罐体可储存切削液、润滑脂、小型工艺辅料或低压气体，放置在机床旁的物料暂存区，底部平整面可直接适配通用托盘、工位垫板，护圈结构可与简易限位架配合，防止流水线转运过程中罐体滚动倾倒。针对户外检修场景，罐体可独立完成盛装、搬运、临时存储全流程，无需额外配置吊装设备，顶部护圈也可作为应急拖拽的受力点。结构建模时所有回转特征以中心轴为统一基准，保证筒身、封盖、接口座、护圈的同轴度，后续工程出图时可直接提取旋转剖面生成主视图，标注壁厚、曲率半径、接口规格、安装外径、总高等核心尺寸，为加工成型、焊接组对、密封件选型提供完整依据。细节处理上，罐体内部转角均设置小圆角，避免物料残留与清洁死角，外表面过渡顺滑，适合做喷涂、镀锌或抛光等表面处理，提升不同工况下的耐腐蚀与耐磨表现。
