CA6140车床开合螺母门闩锁紧构件

项目分类:机床加工 发布时间:2023-09-15 ID:711963
  • CA6140车床开合螺母门闩锁紧构件

  在普通卧式车床的进给传动链里,开合螺母机构承担着把丝杠旋转运动转化为刀架纵向直线进给的关键任务,而门闩正是这套机构中实现上下半螺母合拢与张开动作的核心操控连接件。CA6140作为车间里保有量极大的通用卧式车床,车削螺纹工序完全依赖开合螺母与丝杠的精准啮合:当操作工扳动溜板箱外侧的开合螺母手柄时,手柄轴带动槽盘旋转,槽盘上的两条曲线槽通过圆柱销驱动上下两个半螺母沿溜板箱内部的燕尾导轨同步相向移动,门闩就布置在这套联动机构的锁止与传力路径上,既要保证半螺母合拢后与丝杠齿面无侧隙贴合,又要在车削非螺纹工序时让两半螺母完全脱开,避免丝杠长期随动磨损。

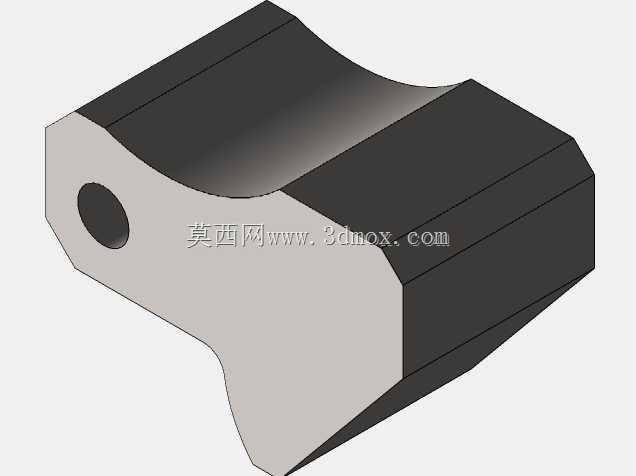

  从实际装配边界来看,这个构件的主体轮廓为适配溜板箱内部狭长安装空间的块状结构,整体厚度方向贴合溜板箱侧壁的安装槽位,两端的斜切倒角是为了在装入箱体预留空腔时避开相邻的手柄轴凸台与定位销孔,减少装配过程中的修配工作量。构件侧面加工出的同轴圆孔是核心装配特征,该孔与开合螺母操纵轴的轴段形成间隙配合,孔径公差按照IT7级控制,保证手柄扳动时构件绕轴转动灵活无卡滞,同时径向窜动量控制在0.02mm以内,避免长期冲击后出现配合松旷。构件上表面的内凹弧形曲面并非造型装饰,而是对应开合螺母上半体的让位轮廓:当半螺母向上抬起脱离丝杠时,螺母背部的凸缘会扫过该区域,弧形面的曲率半径与螺母摆动轨迹完全匹配,既压缩了整个机构的轴向占用空间,又能在螺母合拢到位时通过曲面边缘形成硬限位,防止螺母过度压紧丝杠导致齿面抱死。

  材料选用AISI1025优质碳素结构钢,这种材料的综合力学性能完全适配机床操纵机构的载荷特性:经过正火处理后硬度达到HB170-210,既有足够的刚性承受手柄扳动时的交变冲击力,又具备良好的切削加工性,在普通铣床上就能完成轮廓粗加工,无需复杂的热处理工序。构件的两个大平面作为主要安装基准面,平面度要求控制在0.05mm以内,表面粗糙度Ra3.2,装配时与溜板箱的贴合面之间允许涂抹薄薄一层密封脂,防止车削过程中飞溅的切削液和细铁屑进入配合面造成磨损。

  设计建模时先在草图环境中绘制主体的对称轮廓,先定位中心圆孔的位置作为整个草图的基准,再依次勾勒外轮廓的直线段、两端斜角和中部内凹弧线,绘制过程中用中心线约束保证轮廓关于圆孔轴线对称,修剪掉多余的线段后形成单一封闭轮廓。拉伸特征采用两侧对称的拉伸方式,保证构件两个侧面关于中心平面对称,后续装配时无需区分正反方向。完成主体建模后核对构件的运动包络空间:在开合螺母全行程张开与合拢的两个极限位置,门闩与箱体内壁、相邻齿轮、润滑管路之间都保留至少3mm的安全间隙,避免机床运行过程中出现运动干涉。

  长期车间使用场景中,这个构件的失效形式主要是圆孔配合面的磨损和限位边缘的冲击变形:如果操作工车削螺纹时频繁猛力扳动手柄,冲击载荷会让孔壁与轴的配合间隙逐渐变大,导致开合螺母的合拢位置出现偏差,最终表现为车削螺纹时螺距累积误差超差、螺纹表面出现波纹。维修更换时只需拆下手柄轴端的挡圈,将磨损的门闩从轴上抽出,替换新件后重新调整半螺母的啮合间隙即可,整个维修过程无需拆解整个溜板箱,符合普通机床配件快换的设计要求。构件外形没有多余的突出结构,所有棱边都做了小倒角去毛刺处理,既避免装配时划伤操作工手部,也消除了应力集中点,让交变载荷下的构件使用寿命大幅延长。
