家用餐叉曲面结构造型设计

　　餐叉属于日常餐饮场景中使用频率极高的手持取餐器具，在家庭餐桌、连锁餐饮门店、食堂配餐、户外便携餐包以及西餐料理配套场景中都有稳定使用需求，这类产品看似结构简单，实际在结构设计阶段需要同时兼顾握持手感、叉取刚性、入口安全性、堆叠收纳便利性以及量产冲压成型的工艺可行性，很多初入结构设计领域的工程师在做这类薄型曲面五金件建模时，往往只画出平面轮廓，忽略了叉身沿长度方向的弧度变化、叉齿根部的应力过渡以及手柄末端的翘曲造型，最终导出的模型要么在受力仿真时叉齿根部出现应力集中断裂风险，要么3D打印样件握持时贴合度差，完全达不到实际使用要求。

　　这套餐叉的三维结构设计，从实际使用的受力逻辑出发搭建整体造型：首先确定整体的手持长度边界，常规成人用餐叉的总长度控制在180毫米到210毫米区间，过短会导致手指距离餐盘过近容易沾污，过长则叉取食物时力矩过大，手持端容易晃动感明显；叉身头部的四根叉齿宽度、齿间间隙也有明确的工程约束，齿宽过薄在叉取较硬的果蔬、肉制品时容易发生弯折变形，齿间间隙过大则无法稳定叉取面条、细碎配菜，间隙过小又会在清洗时残留食物残渣，增加清洁难度。建模过程中没有直接用单一拉伸指令生成实体，而是先在侧视基准面绘制餐叉的纵向轮廓曲线，从叉齿尖端到手柄末端，整条轮廓线不是平直结构：叉齿段保持微幅上翘，方便插入食物层；叉身中段做平缓下沉过渡，让叉取食物时重心落在手持区域；手柄末端再做小幅上翘，贴合手掌虎口处的自然弧度，长时间握持不会出现硌手的问题。

　　完成侧视轮廓后，再从顶部基准面偏移出平行辅助平面，绘制餐叉的俯视外轮廓，四根叉齿的端部做小圆角钝化处理，完全避免尖锐锐边划伤口腔的风险，叉齿和叉身连接的根部位置，没有采用直角转接，而是用连续样条曲线做圆弧过渡，这个位置是餐叉受力最集中的区域：当用户用叉齿撬动较硬的冷冻食材、或者叉取大块肉类时，全部载荷都会传导到齿根转接处，如果此处转角半径过小，冲压成型时金属板材会出现应力集中，日常使用反复弯折后很容易从根部断裂，把过渡圆角放大到合理区间后，既可以分散叉取时的侧向载荷，也能让冲压模具的刃口寿命大幅提升，减少量产时的模具修模频次。轮廓绘制完成后，将封闭轮廓沿厚度方向做双向拉伸切除，生成餐叉的基础薄型实体，整体厚度控制在1.2毫米到2毫米之间，这个厚度区间匹配常规不锈钢餐具的冲压板材规格，既保证叉身整体刚性，不会在叉取重物时发生明显弯折，也不会因为厚度过大导致成品过重，手持使用时有坠手感。

　　基础实体生成后，再对边缘位置做全周倒角与曲面光顺处理：餐叉的所有侧边都不能保留锋利剪切边，需要通过圆角指令把上下两面的边缘打磨成圆滑弧面，入口接触嘴唇的位置触感柔和，手持滑动时也不会划伤手指。手柄部分的曲面做了微幅的弧面凸起，不是完全等厚的平板结构，这个微凸曲面一方面可以增加手柄和手指之间的接触面积，降低手持时的局部压强，另一方面堆叠摆放时，多把餐叉之间不会完全贴附在一起，洗碗机冲洗时水流可以顺利穿过餐叉之间的间隙，提升清洗和烘干效率。设计过程中还同步验证了产品的安装与收纳边界：餐叉整体宽度控制在25毫米到30毫米，适配常规餐具抽屉的分隔格尺寸，叉身的最大外轮廓没有突出卡扣位，既可以放入标准餐具收纳盒，也能匹配洗碗机的餐具篮卡槽，不会在喷淋冲洗时发生移位掉落。

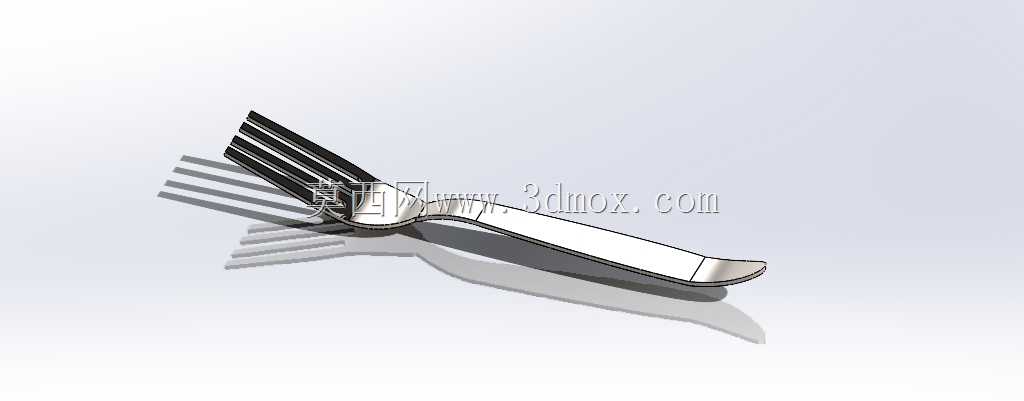

　　从量产工艺角度反向校验造型，这套曲面结构完全适配不锈钢板材的冲压落料、后续抛光、电解表面处理的全流程，不存在倒扣、极小转角、壁厚突变等不利于冲压加工的特征，不需要额外增加二次机加工工序，就能直接通过连续冲压模具完成批量生产。模型的曲面连续性全部达到G2连续标准，导入渲染环境后可以直接生成金属质感的展示效果，用于餐具产品的结构验证、新品外观打样、冲压模具前期设计参考都可以直接复用，不需要再对曲面破面、特征冲突做额外修补。
