Hartwell型GT40车身锁扣结构设计

　　这套锁扣结构面向需要快速开启、可靠闭合的车身舱门与检修面板场景，常见于赛车车身覆盖件、特种车辆侧舱门、设备检修盖板以及需要频繁拆装的钣金围护结构。它不是普通民用车门锁，而是一种偏机械刚性的压紧式锁闩：通过扳动顶部带防滑纹理的手柄，带动内部锁舌完成解锁或锁紧动作，配合弹簧实现自动复位，使舱门在振动工况下仍能保持稳定闭合。

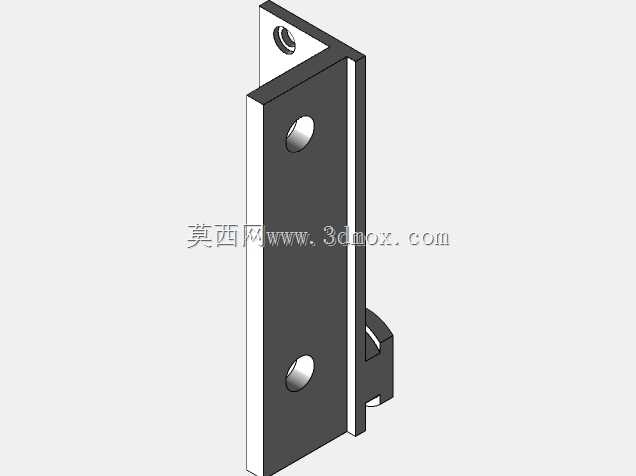

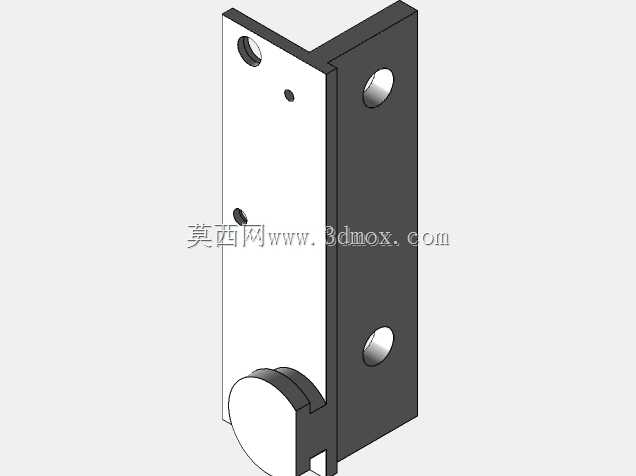

　　从实际用途看，这类锁具的核心价值在于操作路径短、锁紧反馈直接。维护人员戴手套也能凭手柄上的密集防滑纹完成按压或扳动，不需要钥匙或额外工具。锁体两侧的安装立板预留了多颗沉头或盘头螺钉孔，孔位沿竖直方向分布，能够将锁扣整体固定在门框、骨架或钣金支架上；对应侧则通过锁钩、锁销或门框挡边承接锁舌，形成闭合约束。设计时需要重点核对安装板厚度、孔间距以及锁舌伸出后的咬合深度，否则容易出现门体压紧量不足、行驶中松脱，或锁舌与挡边干涉、关门阻力过大的问题。

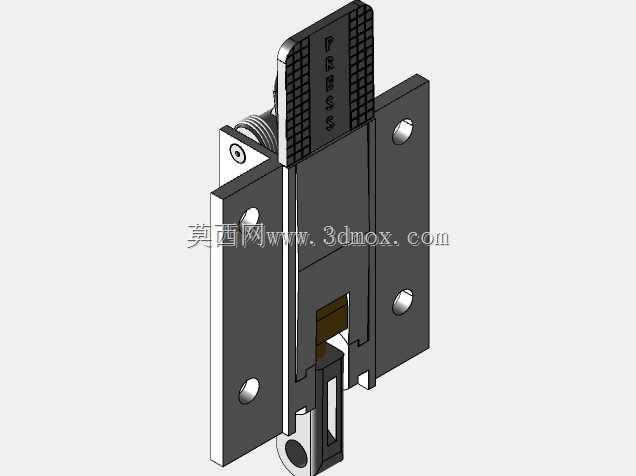

　　结构上，手柄、复位弹簧、锁舌、导向槽和安装基板构成了主要运动链。手柄表面的网格纹不仅是外观特征，更直接服务于湿滑、油污环境下的手动操作；弹簧布置在手柄转轴附近，使操作件在松手后回到确定位置，减少自由晃动。锁舌部分采用直线导向，运动边界清晰，适合在三维装配中检查极限位置：一方面要确认手柄完全压下时锁舌能够退出门框挂钩区域，留出足够开门间隙；另一方面要确认锁紧状态下锁舌与挂钩的搭接面具有合理接触长度，避免只靠尖端受力。

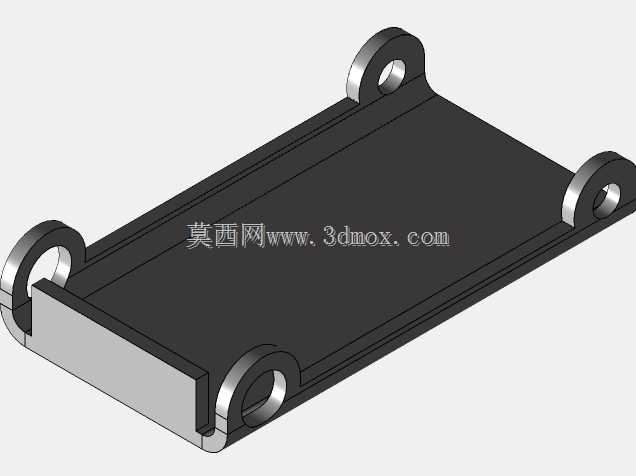

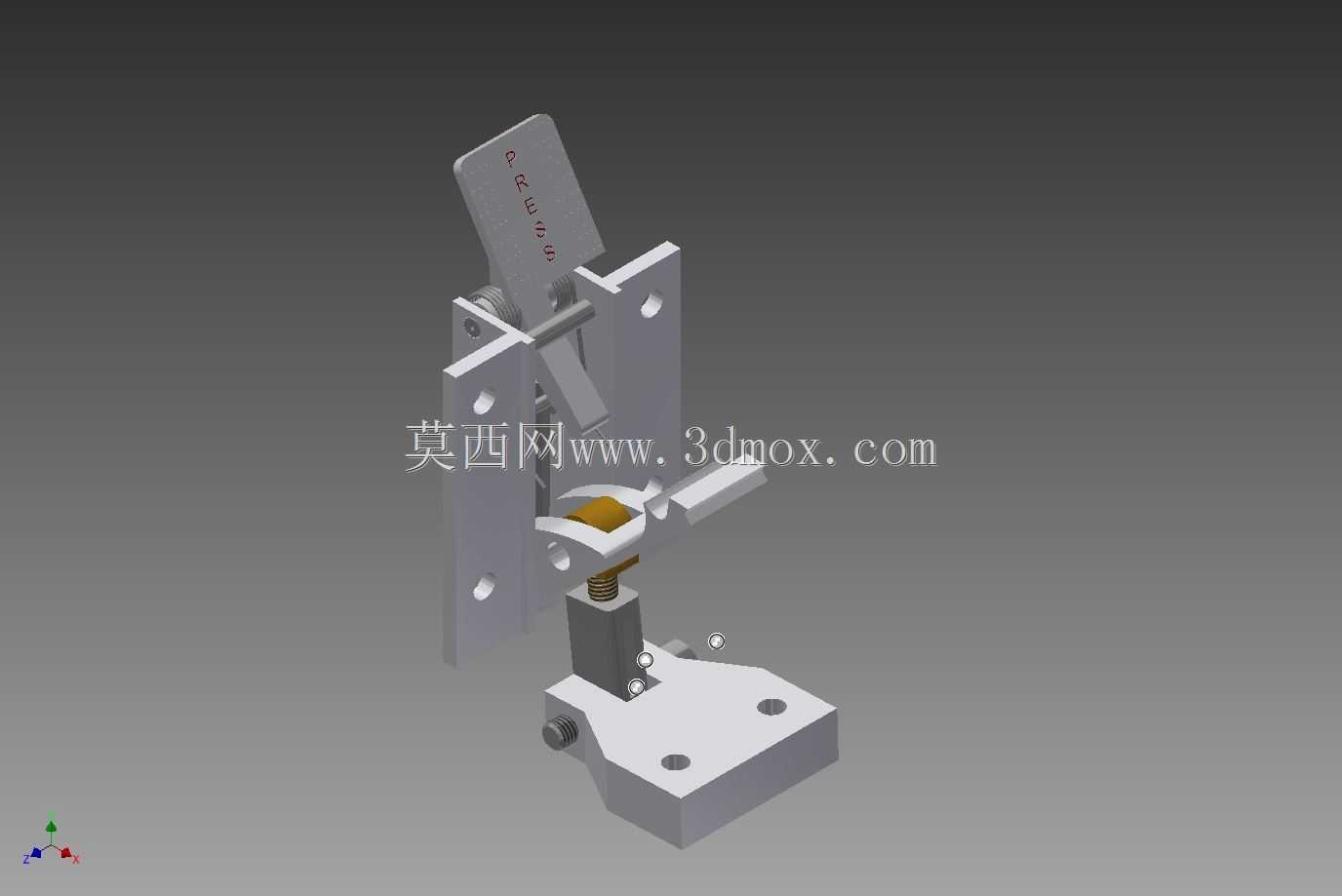

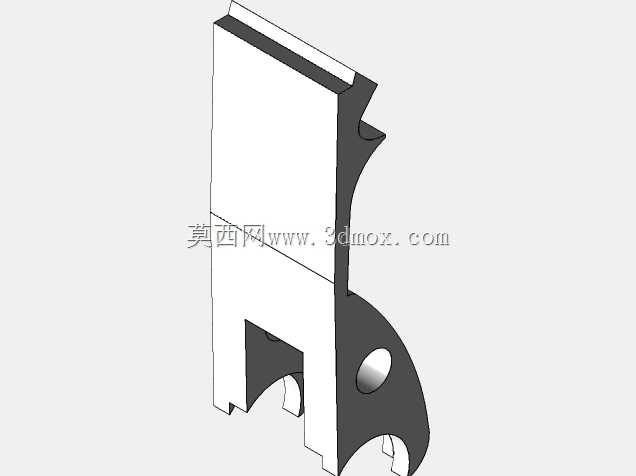

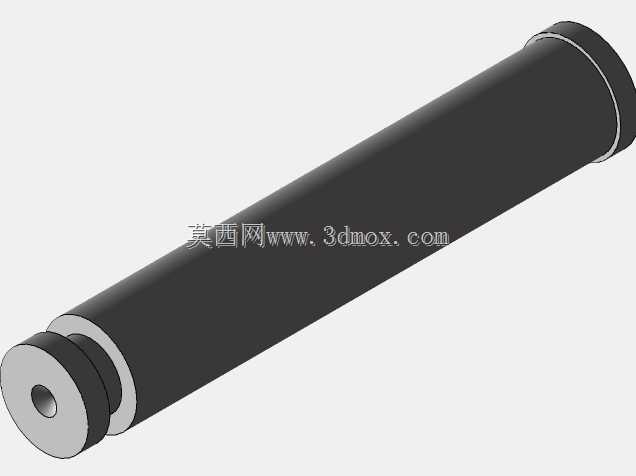

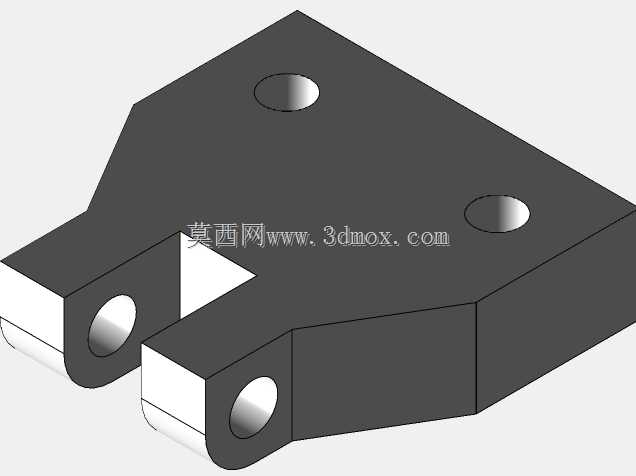

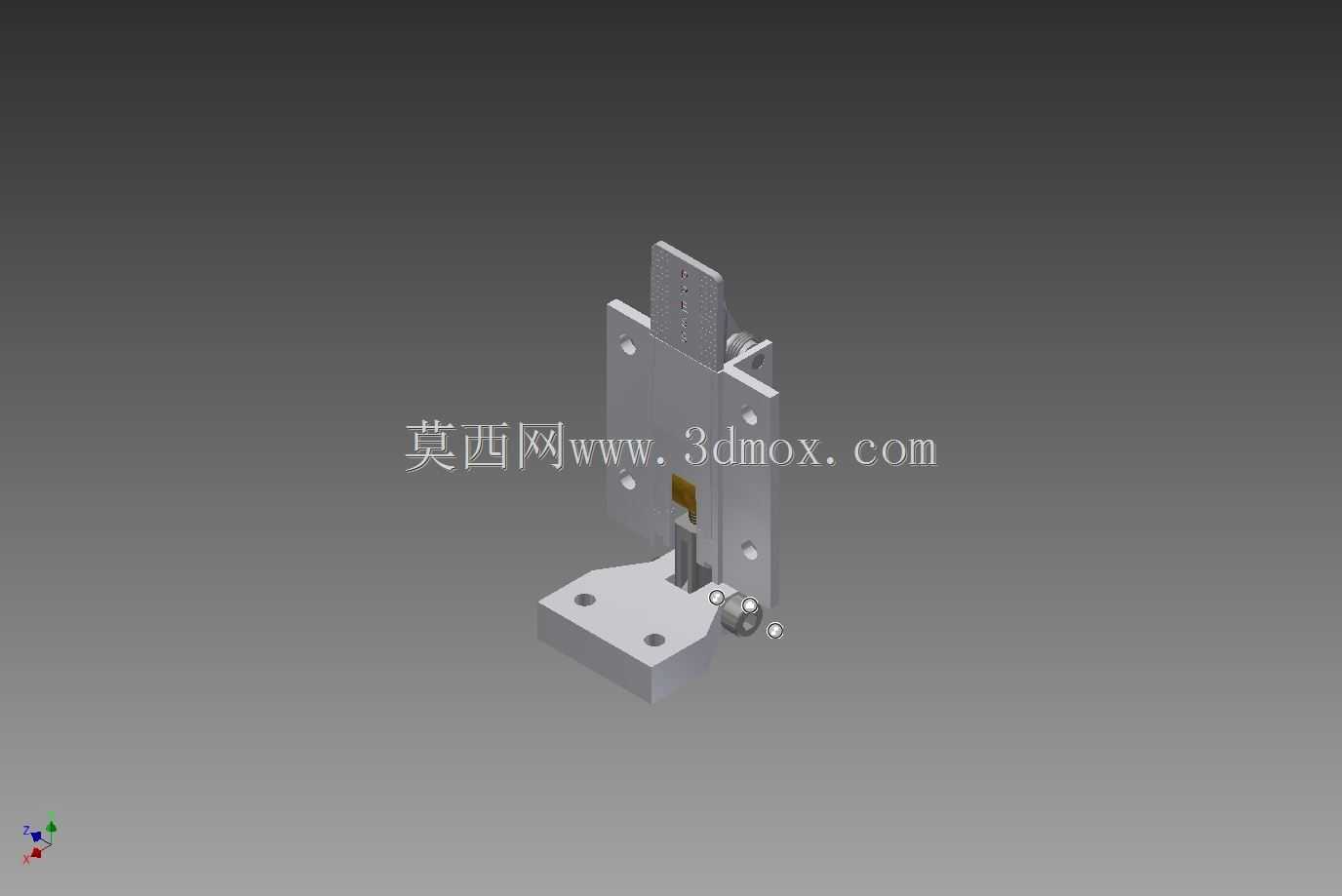

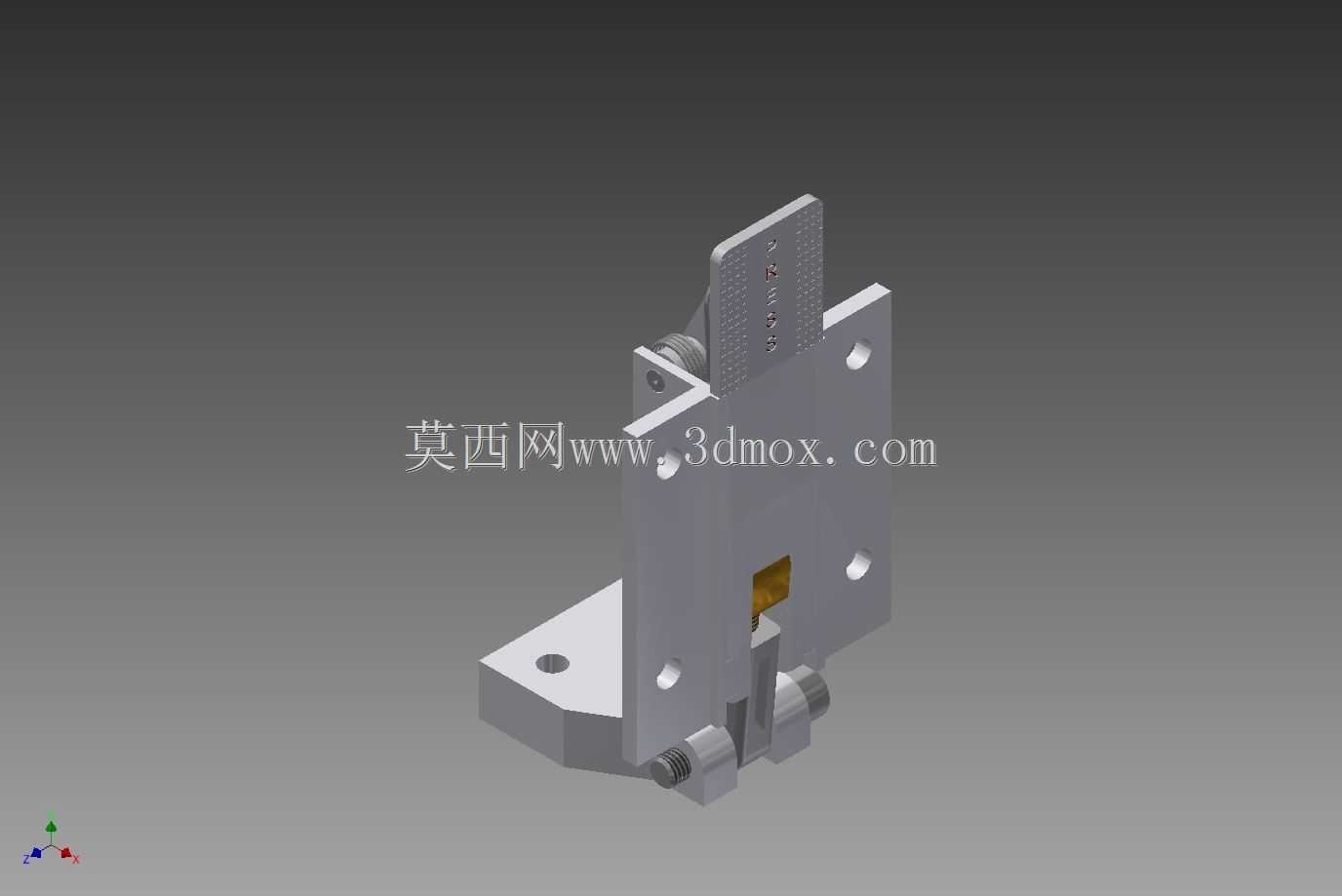

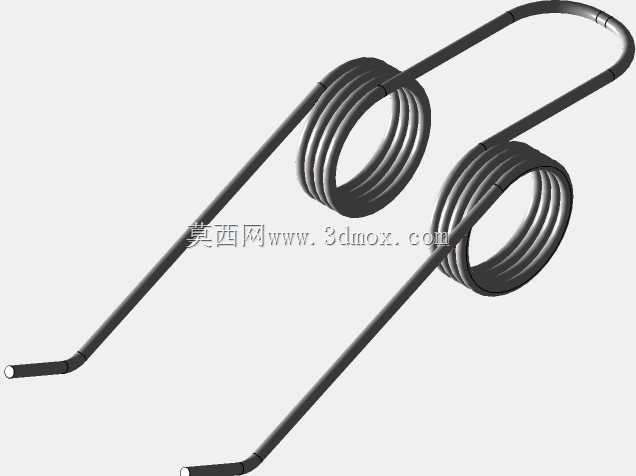

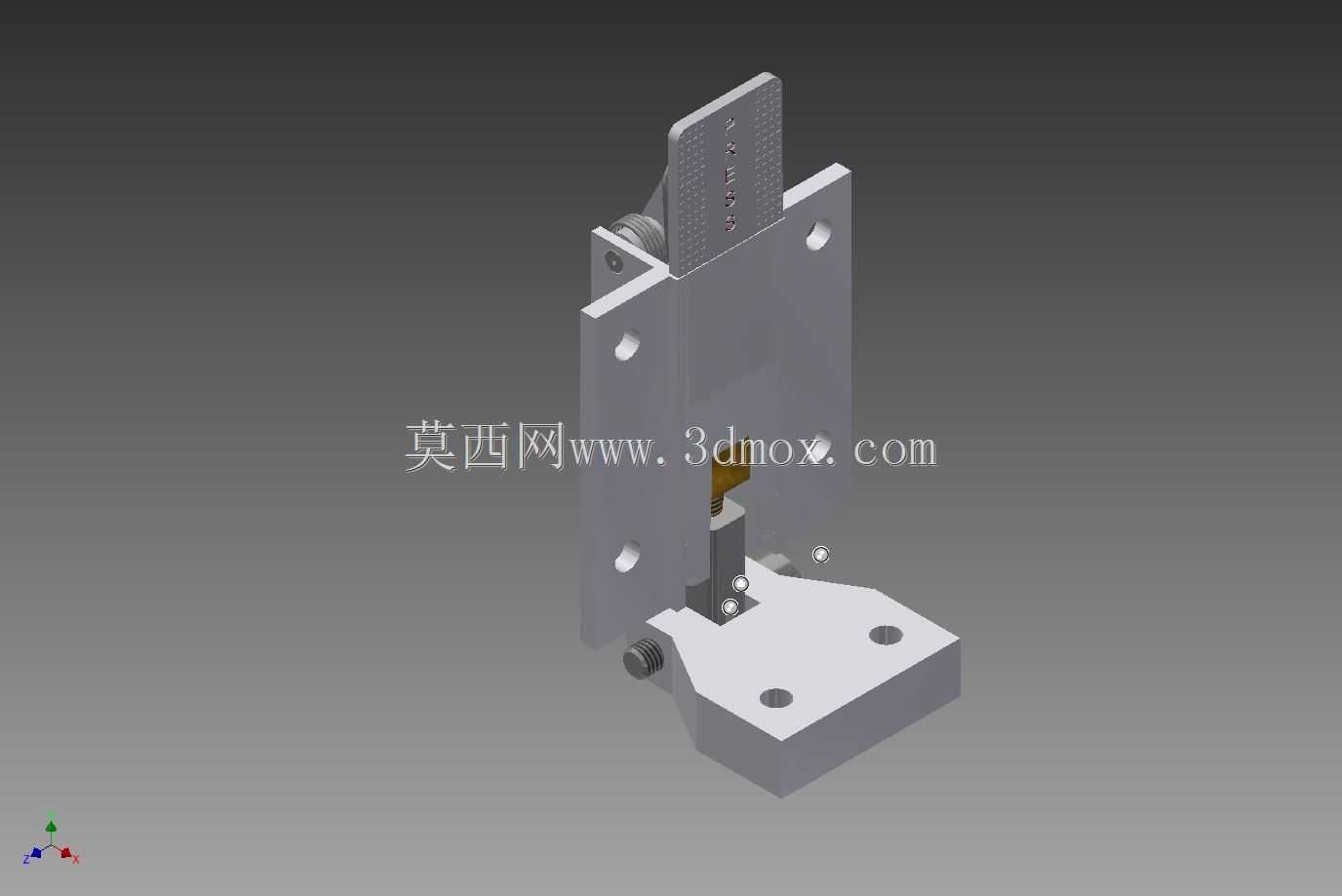

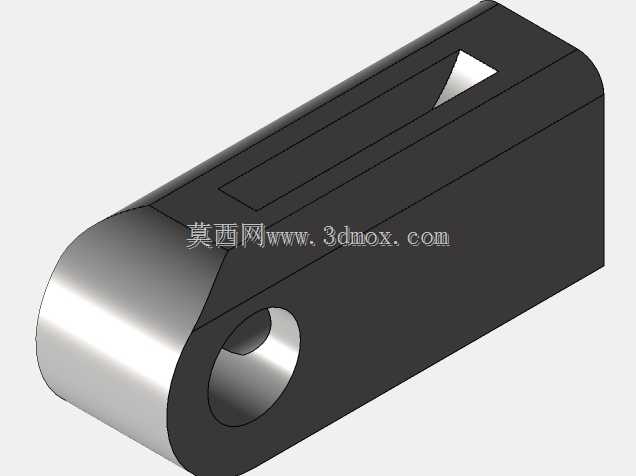

　　建模时可以按装配关系拆分为固定基板、活动手柄、弹簧、销轴、锁舌或联动块等零件。固定基板承担安装基准，两侧折弯板既提高刚性，也限定了内部构件的侧向位置；手柄与基板通过销轴连接，旋转轴线应与锁舌运动方向保持明确几何关系。弹簧不必只作为示意件处理，若要做运动校核，应给出预压状态和工作压缩量，保证手柄复位力矩能够克服锁舌摩擦和振动影响。销轴端部、孔轴配合面以及锁舌接触斜面，是后续工程出图时需要标注公差和热处理或表面处理要求的位置。

　　外形与安装边界方面，锁体呈窄长立式布置，适合安装在门框侧边或舱门边缘这种空间受限的位置。三维布局时应在手柄摆动范围内预留手指和手套操作空间，尤其顶部按压区域不能被蒙皮、筋条或相邻管路遮挡。安装板外侧要留出螺钉装入和拧紧空间，背面则需确认锁舌后方没有线束、软管或骨架凸起。门体关闭方向、密封胶条压缩量和锁扣咬合量要联动调整：胶条压得过多会增大解锁力，压得过少则可能造成密封不严或异响。

　　在赛车或改装车场景中，GT40这类车身锁扣常与轻量化玻璃钢、碳纤维或铝合金覆盖件配合，因此安装点不能只依赖薄蒙皮承力，最好将螺钉载荷传递到内部金属支架或加强板上。锁扣受拉时，力会从锁舌经销轴、基板再传到安装螺钉，若基板固定不稳，手柄操作再灵活也无法保证锁紧可靠性。结构评审时可沿门体被向外拉开的方向施加载荷，检查螺钉孔边、基板折弯处和锁舌喉部的应力集中位置。

　　整体设计思路偏向简单、坚固、可维护：少用复杂连杆，多用直观的旋转手柄加直线锁止动作；外露零件轮廓规整，便于清洁和检查；磨损后销轴、弹簧等小件也可单独更换。对于三维建模人员，完成外观装配后还应补充开启与闭合两种姿态，检查手柄角度、锁舌行程、安装孔可达性和门体干涉，才能把该锁扣真正用于车身舱门的结构设计与选型校核。
