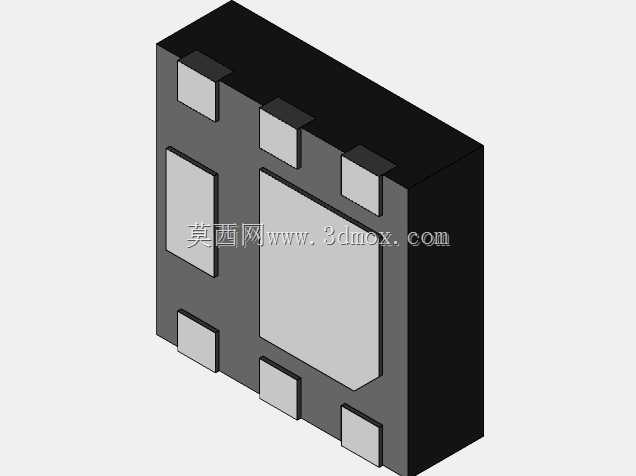

U-DFN2020-6六引脚贴片封装三维结构

　　该封装采用两侧分布与底部大焊盘结合的形式，小端子承担信号与电源连接，中央大面积裸露金属区主要用于导热，在功率管理、负载开关、小信号驱动等芯片中十分常见。模型将塑封体与金属端子分色表达，黑色部分对应环氧树脂模塑料，浅灰色部分对应外露导电端子和散热面，结构层次清晰，便于在装配评审中快速识别可焊区域与绝缘区域。从实际贴装流程看，这类器件依赖回流焊过程中锡膏熔融后的自对齐效应，因此焊盘尺寸、钢网厚度与开孔比例必须和封装端子严格对应。三维结构中端子的宽度、伸出位置以及相邻端子间距，能够帮助工艺人员核对锡膏印刷区域是否偏出焊盘，避免相邻端子间锡量过多引发桥连。底部散热焊盘的面积较大，若钢网开孔不做分割，锡膏熔化时气体不易排出，在消费电子、工业控制板卡以及高密度电源模块的PCB协同设计中，封装本体的三维形态往往比二维焊盘图更能暴露装配干涉问题。这套U-DFN2020-6封装结构围绕2mm×2mm平面轮廓、0.65mm节距的六引脚贴片器件展开，把塑封体、侧面外露端子、底部散热焊盘以及周边引脚的相对位置完整还原，适合在板级堆叠检查、焊盘匹配和钢网开口校核时作为空间参照使用。DFN类器件没有传统鸥翼引脚，端子从塑封侧面或底部引出，焊接后几乎全部隐藏在封装下方，仅靠二维图纸很难判断器件落座后的高度占用，也不容易发现周边丝印、过孔、高大元件之间的冲突。建模时先以封装标称平面尺寸为基准，确定黑色塑封体的长方体边界，再按照六端子排布关系拆分引脚位置。

　　容易产生空洞或器件浮高；借助实体模型，可以在板级空间中同步检查散热过孔阵列、阻焊定义和周边禁布区，而不是孤立地看一张封装平面图。设计思路上，模型没有引入芯片内部晶圆、键合线等不可见结构，而是保留装配和结构工程师真正需要干预的外部要素：塑封体最高面、端子共面关系、底部金属区轮廓以及引脚节距。这样处理的原因很直接，PCB布局和整机结构设计关注的是器件占位、碰撞、焊接和散热路径，内部晶圆尺寸对外部装配没有直接影响。塑封体边角按实际封装形态做了规整处理，端子位置与封装边缘的关系也得到体现，可用于检查吸嘴取料面是否平整、编带型腔是否留有足够侧向间隙，以及贴装头下压时是否会与邻近高元件干涉。外形与安装边界是这类微型封装建模的重点。

　　2mm×2mm的底面在板上占用很小，但0.65mm节距意味着相邻端子中心距较窄，任何焊盘外扩、丝印压线或旁边测试点过近，都会在量产中转化为返修困难。模型可直接用于设定三维封装禁布区：沿塑封体侧面预留检验和返修热风空间，底部区域按推荐焊盘匹配，器件正上方则根据板卡堆叠情况限制屏蔽罩、壳体胶位或连接器的高度。对于采用金属屏蔽罩的电源板，还可以依据塑封体顶面高度判断罩体内腔是否压到器件，防止装配后应力传递到焊点。在热设计场景中，底部大金属面的位置和面积决定了芯片热量向PCB铜皮传递的路径。通过三维模型，结构与硬件工程师可以在同一坐标系下确认散热焊盘是否对准内层铜区、过孔是否落在有效导热区域，以及塑封体是否遮挡了附近热敏元件的气流通道。

　　虽然封装本身没有活动部件，但它在整机中的位置会影响局部温升、焊接可靠性和自动光学检测的可检视性。端子外露面较低，AOI检测时能观察到的焊点特征有限，因此周边布局不能完全依赖事后目检，前期把封装实体和焊盘关系核对清楚更有价值。该结构还适用于建库规范评审。许多板级库只绘制了焊盘和丝印，缺少真实高度，导致结构检查时器件被当作二维图形处理。引入与封装外形一致的实体后，EDA与机械设计之间的交接更顺畅：硬件工程师看到的是引脚连接关系，结构工程师看到的是占位和高度，工艺工程师则可以据此评估锡膏、钢网和返修窗口。对于多品种小批量设备，封装库中这类微型器件的准确性直接影响首件通过率，尤其是在板卡尺寸紧凑、元件双面贴装的情况下，一个高度或端子位置偏差就可能造成壳体装配干涉。整体来看，该封装模型以贴片装配所需的外部几何为核心，突出六引脚排布、0.65mm节距、底部散热区和紧凑塑封体之间的关系。它不追求装饰性细节，而是服务于焊盘设计、贴装校验、热传导路径确认和整机空间避让，让DFN这类“看得见本体、看不清焊点”的器件在三维环境中具备可检查、可测量、可协同的工程依据。
