嗜碱性粒细胞并行分离磁体阵列结构

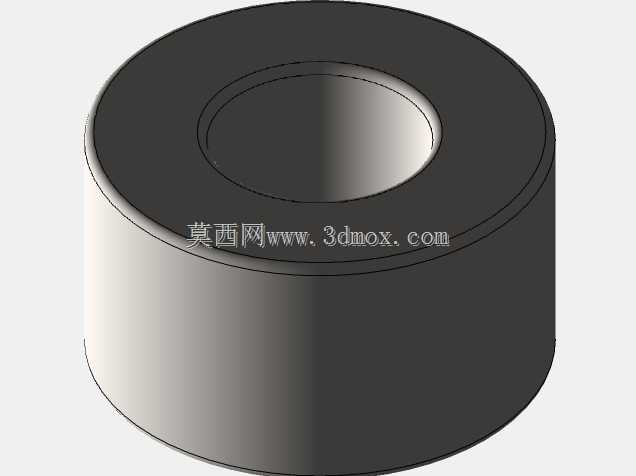

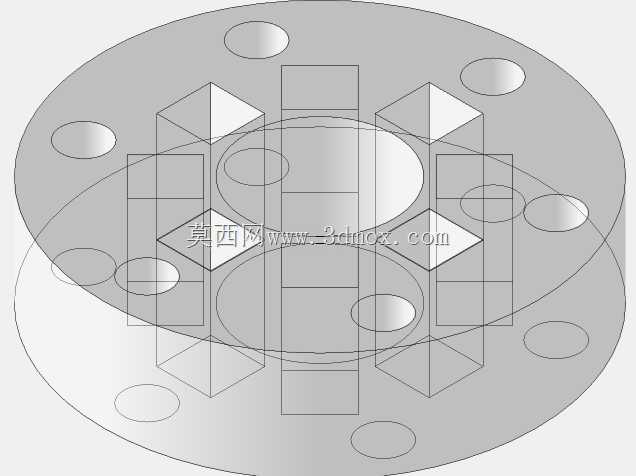

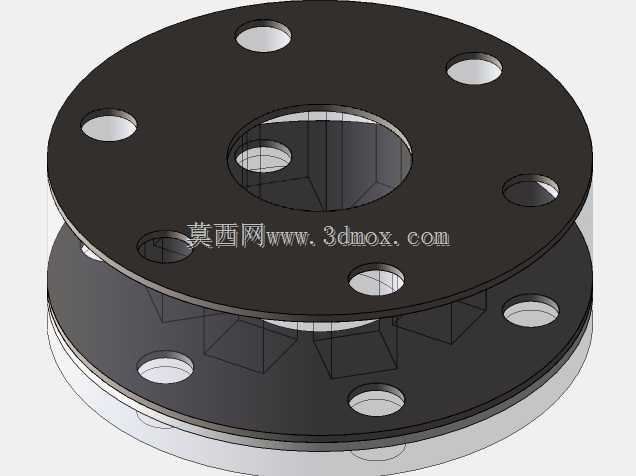

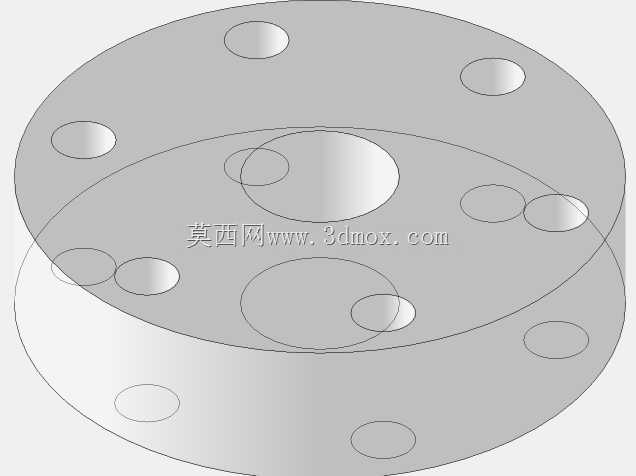

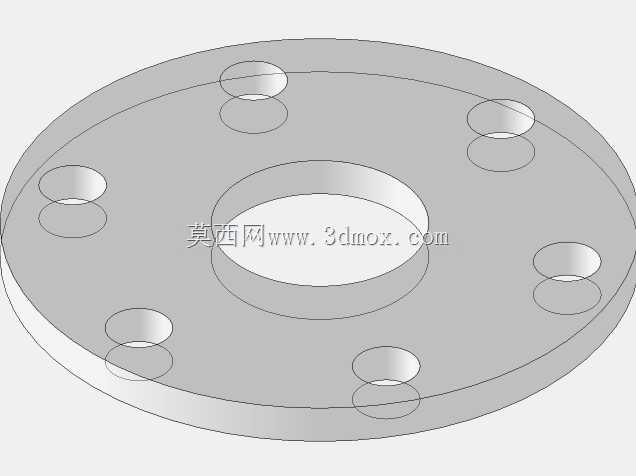

　　这套环形磁体结构面向生物样本前处理环节中的并行磁分离需求，核心作用是在嗜碱性粒细胞分离流程中，为盛放样本的离心管提供稳定、均匀的外周磁场，让管内携带磁珠标记的目标细胞在磁场作用下快速向管壁富集，完成目标细胞与上清液的分离操作。结构采用同轴厚壁圆环构型，中心通孔为离心管的安装定位通道，整体轴向高度与常用15mL Falcon离心管的有效装液段高度匹配，圆环的径向壁厚经过磁路仿真校核，内部嵌装的永磁体块沿圆周方向按Halbach阵列形式排布，既可以让中心通孔区域的磁场强度达到细胞磁分离的阈值要求，又能大幅降低圆环外侧的漏磁强度，避免周边实验设备、金属耗材被意外吸附。

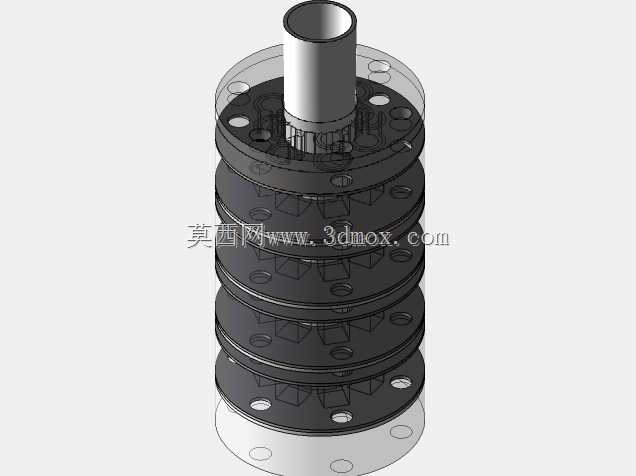

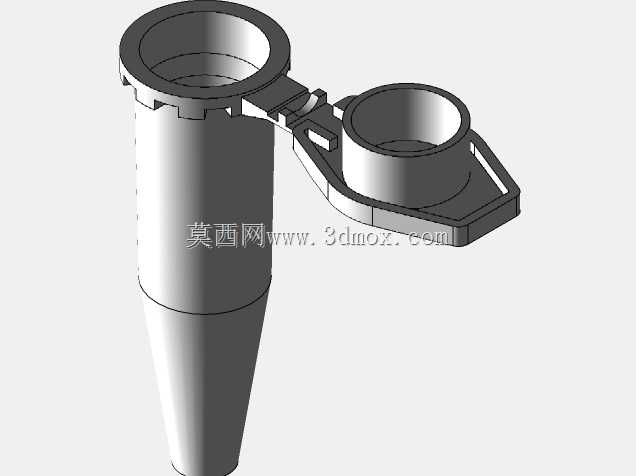

　　从实际使用场景出发，该磁体阵列可同时适配两种实验室最常用的样本容器：针对1.5mL Eppendorf微量离心管，可在中心通孔内配套嵌套适配衬套，缩小内孔直径，避免小管在孔内晃动偏斜，保证小管外壁与磁体内壁的间距控制在2mm以内，让微量样本中的磁珠标记细胞在30秒内即可完成贴壁富集；针对15mL Falcon尖底离心管，可直接拆除衬套，内孔直径与离心管的圆柱段外径采用小间隙配合，管体插入后自动对中，尖底部位刚好伸出磁体下端面，方便实验人员在磁分离完成后直接用移液器吸走管底上清，无需额外手持固定管体。

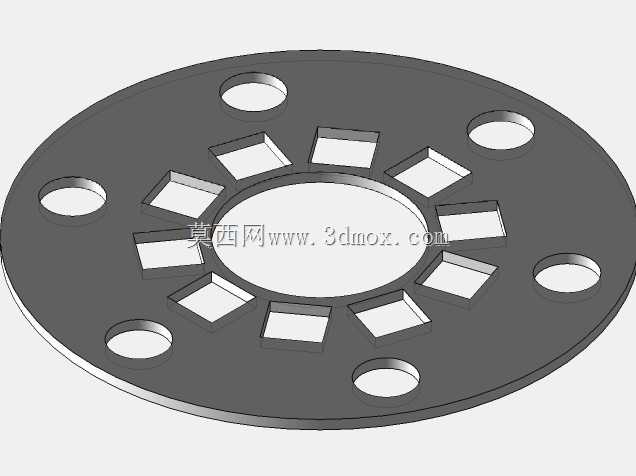

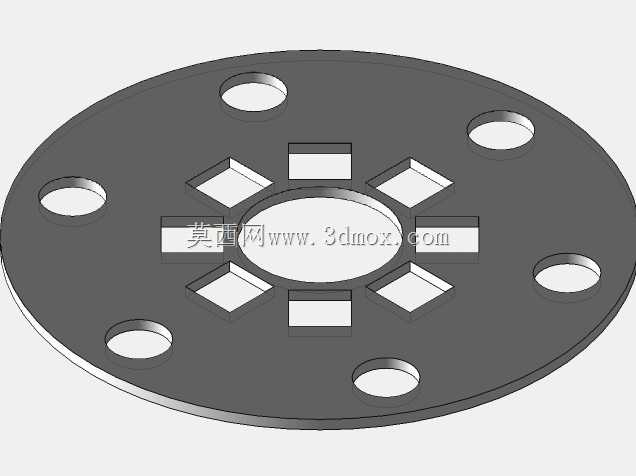

　　设计过程中首先围绕磁场分布做了多轮迭代：最初的整环实心磁体方案虽然中心磁场强度足够，但重量过大，且外侧漏磁会导致相邻工位的离心管也受到磁场干扰，并行处理样本时容易出现交叉影响。调整后的分块阵列方案将永磁体沿圆周切分为16个独立磁块，每块磁体的充磁方向按阵列角度偏转，磁块外部采用6061铝合金做包覆固定环，铝合金无磁、加工性能好，既可以把所有磁块牢牢约束在设计位置，避免磁块之间因斥力出现移位脱落，又不会干扰内部磁场的分布路径。包覆环的上下端面做了沉台设计，上端面的沉台可以承接离心管的管肩，起到轴向限位作用，离心管插入后不会直接触碰到磁体表面，避免管体外壁的冷凝水、样本残液渗入磁块缝隙造成锈蚀；下端面的沉台预留了衬套的安装卡位，适配不同管径的衬套可以快速插拔更换，切换两种离心管规格的操作无需额外工具，十秒内即可完成。

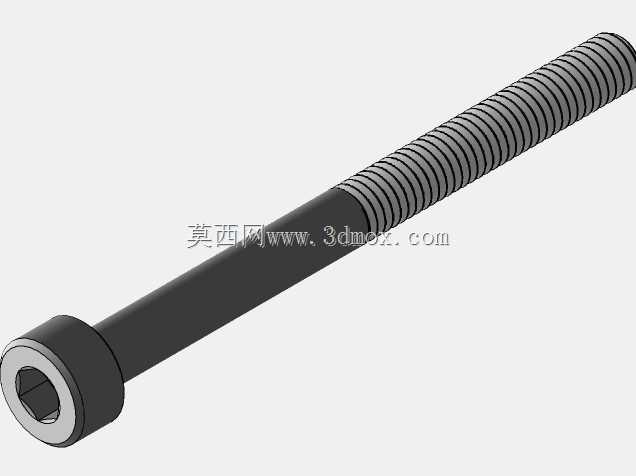

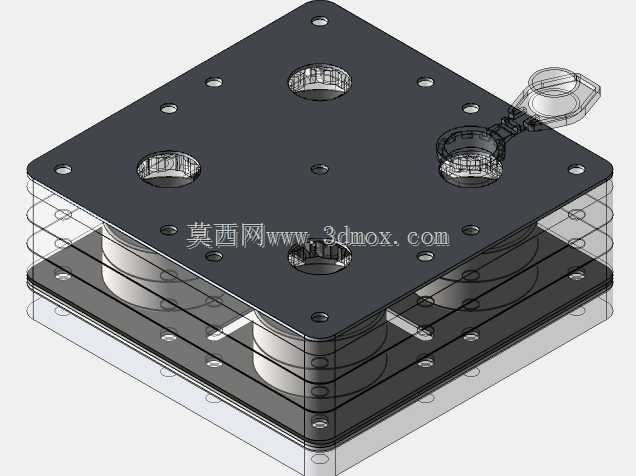

　　外形尺寸方面，圆环整体外径控制在120mm，这个尺寸既保证了磁块有足够的安装空间，又可以在标准实验台的试管架工位上并排布置4套该磁体装置，实现多样本并行处理；整体轴向高度为70mm，其中有效磁场覆盖段高度为60mm，15mL离心管装入后，从管内5mL液位到12mL液位的区间全部处于均匀磁场范围内，不会出现上部样本磁场不足、磁珠无法有效富集的问题。安装边界上，装置底部做了三个均布的M4螺纹孔，可以直接固定在自动化样本处理工作站的移动载板上，随载板完成移位、振荡等工序；如果是手工实验场景，也可以在底部粘贴防滑橡胶垫，直接放置在实验台面上，磁吸作业时装置不会被连带带起。

　　结构的细节处理上，磁体的内孔表面做了0.8mm厚度的聚四氟乙烯涂层，一方面涂层表面光滑疏水，溅落的样本液滴可以直接用擦镜纸擦拭干净，耐乙醇、紫外消毒的特性也符合生物实验室的清洁要求；另一方面涂层可以隔绝磁块与空气、水汽的接触，避免钕铁硼磁体长期在高湿度实验环境下出现粉化锈蚀。整个装置没有额外的运动部件，不需要供电、供气，依靠永磁体本身的恒定磁场即可长期工作，维护成本极低，既可以作为手工细胞分离实验的便携工装，也可以集成到全自动免疫磁珠分选设备中作为核心磁分离工位的功能部件。
