AXA马蹄形自行车防盗安全锁具结构设计

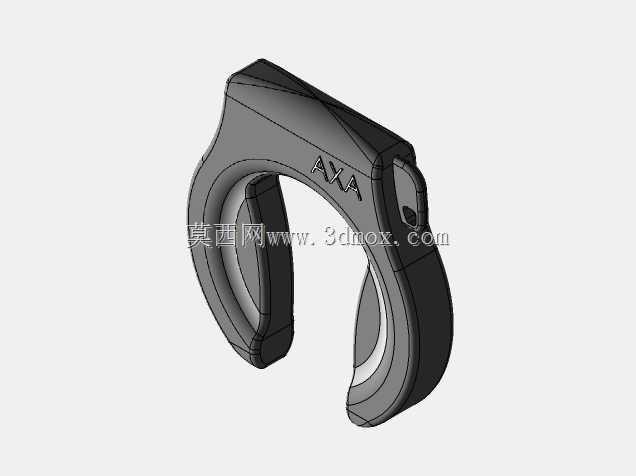

　　日常通勤场景下的自行车停放防盗，一直是城市骑行群体的核心痛点，传统链条锁存在携带累赘、易被液压剪破坏的问题，钢丝锁的锁体刚性不足，而这类马蹄形结构的车架固定锁，恰好解决了便携性与防盗刚性的平衡问题。这款锁具采用C型环抱式的主体结构，设计之初就瞄准了城市通勤车、城市山地车的后轮轮圈安装位，不需要额外携带锁具，通过固定支架直接安装在自行车后上叉与后下叉的衔接位置，锁止时锁环伸出直接卡入后轮辐条间隙，直接限制后轮转动，不需要额外寻找固定桩即可完成临时锁车，适配短时间路边停靠、通勤点停放的使用场景。从结构设计逻辑来看，整个锁体采用一体化的工程塑料包裹合金锁芯骨架的设计，外层的曲面造型完全贴合人手握持施力的弧度，

　　用户解锁后只需要单手握持锁体外侧的曲面区域，拇指推动锁止滑块即可完成落锁，不需要额外的施力角度，哪怕戴薄款骑行手套也能顺畅操作。锁体的内侧曲面做了内凹的避让设计，安装时不会与自行车后轮的轮胎、辐条、挡泥板支架产生运动干涉，锁体的安装孔位预留了通用的M5螺丝安装位，适配市面上绝大多数管径在25mm-35mm之间的自行车后叉管材，不管是圆管还是压扁型的异型后叉，都可以通过配套的橡胶垫片调整安装间隙，不需要对车架做任何打孔改装。锁体表面的AXA标识区域做了下沉式的凹槽设计，避免日常使用中标识被摩擦脱落，同时这个凹槽也能作为用户握持时的手指定位点，盲操作时可以快速找准施力位置。锁环的运动轨迹做了全封闭的内置轨道设计，

　　锁环伸出后与锁体的咬合深度达到12mm，相比普通外露式锁环的结构，能避免外力撬动锁环衔接位置导致的锁具失效，锁芯位置做了偏心设计，避开了锁体最外侧的易受冲击区域，日常停放时哪怕发生轻微的侧倾摔倒，锁芯也不会直接与地面硬物接触，减少锁芯被磕碰损坏的概率。从外形尺寸的边界来看，整个锁体的最大外轮廓宽度控制在85mm，安装后突出车架的距离不超过40mm，骑行过程中不会碰到骑行者的裤腿，也不会在过弯、推行时与周边障碍物发生剐蹭，锁体的整体重量控制在450g左右，不会给整车增加过多的负重，符合通勤车轻量化的配件选型要求。在功能细节上，锁体的解锁拨杆做了阻尼限位设计，解锁后锁环会在内部弹簧的作用下自动回缩到锁体内部，

　　不会出现锁环半伸半缩剐蹭辐条的问题，锁芯的防尘盖和锁体做了一体化的软胶连接，不会出现防尘盖丢失的情况，日常雨天骑行、扬尘路段行驶时，灰尘、雨水不会直接进入锁芯内部，减少锁芯卡顿、生锈的概率。设计过程中还做了人机工程的校核，锁体的握持区域做了1.5mm厚度的软胶覆层，冬季低温环境下握持不会有明显的冰感，表面的防滑纹理是顺着手指施力方向排布的，手上沾有雨水、汗液时也不会打滑。锁体的边缘全部做了R3以上的圆角过渡，没有尖锐的棱角，安装、使用过程中不会刮花车架漆面，也不会在用户上下车时剐蹭衣物。这类锁具的结构设计核心，是在有限的安装空间内，平衡锁体的防盗刚性、操作便捷性与安装适配性，不同于外挂式锁具需要考虑携带时的收纳问题，车架固定式的马蹄锁所有的结构设计都围绕安装后的使用状态展开，不需要为了收纳妥协锁体的刚性结构，内置的锁环采用硬化合金钢材质，抗剪切能力远高于同重量的链条锁、钢丝锁，完全满足城市日常通勤的防盗需求。
