车库翻板门内侧卡扣式提拉把手

　　民用分体式车库的翻板门日常启闭多依赖门板外侧的锁具拉手，当车辆停入车位、人员处于车库内部时，若门板内侧没有顺手的施力构件，关门上锁或者抬门解锁都需要抠住门板接缝、铰链边缘发力，长期操作不仅硌手，还容易在门板冷轧钢板的折边处留下油污划痕，冬季金属边缘温度极低，徒手操作体验很差。这款内嵌式提拉把手就是针对翻板门内侧操作场景开发的替换加装件，整体采用一体弯折的闭环框型结构，没有拼接缝与额外紧固件，适配主流家用翻板车库门的铰链内侧安装位。

　　从安装边界来看，把手的卡接内径设定为14毫米，这个尺寸是对照市面常见翻板门铰链的圆轴外径做的匹配设计：安装时不需要在门板上额外钻孔，也不用打自攻螺丝破坏门板的喷塑防腐层，只需要把把手开口侧对准铰链内侧的固定轴段，顺着轴向推入就能卡合到位，卡接到位后把手的框体跨在铰链轴外侧，提拉门板时载荷直接通过框体传递到铰链轴上，不会在薄门板表面形成集中应力，避免长期使用后门板出现局部凹陷变形。

　　结构设计上特意把受力段做了加宽加厚的实体处理，握持的横边做了贴合手指弧度的过渡圆角，没有尖锐棱边，人手四指扣入框内提拉时，接触面积远大于直接抠住金属门板折边，单位面积压强大幅降低，即使施力抬起几十公斤重的整幅翻板门，掌心也不会出现明显的压痕。把手整体为闭合环状构型，没有薄弱的悬臂伸出段，横向磕碰或者意外剐蹭时不会出现断裂脱落的问题。

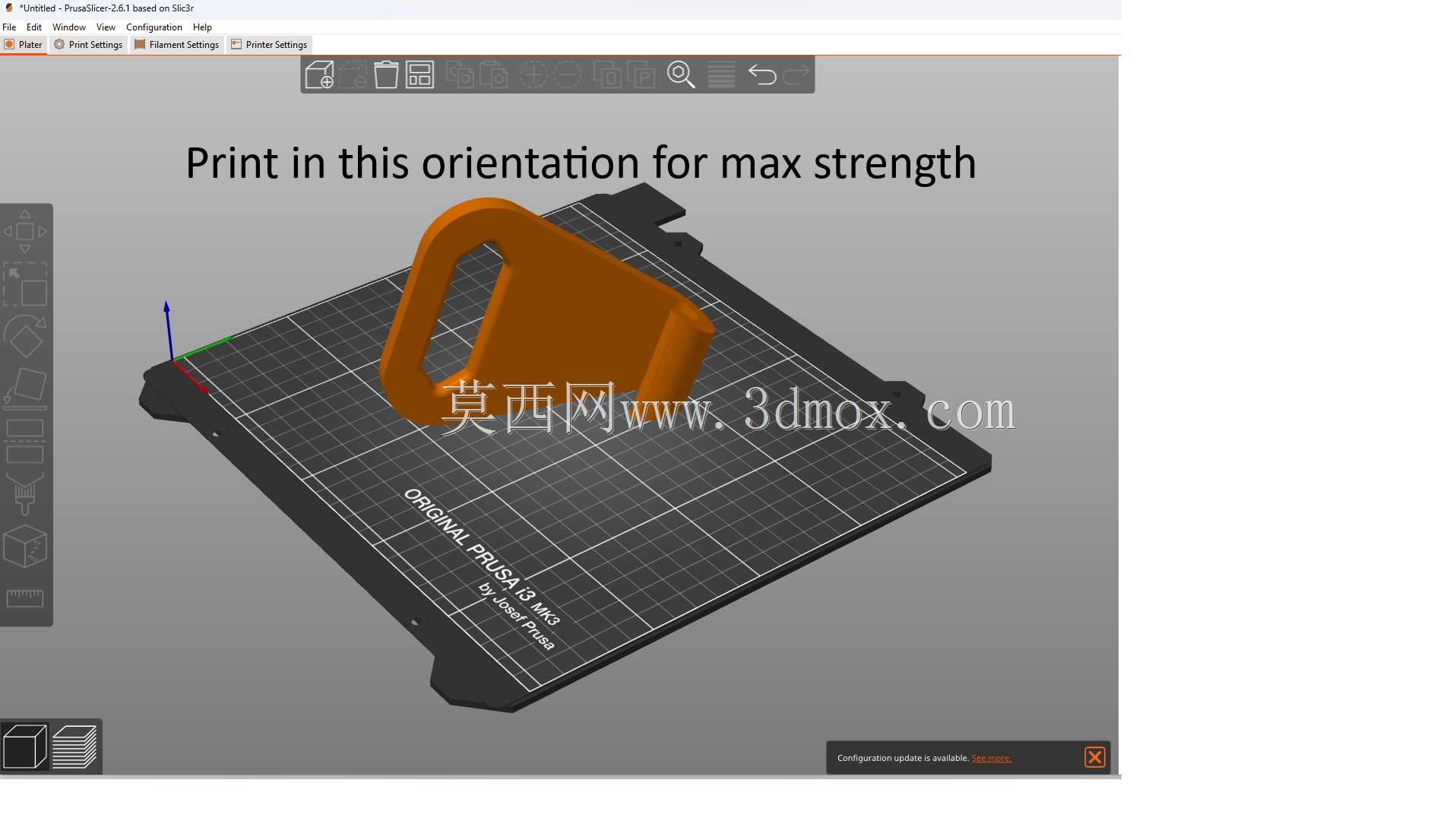

　　针对增材制造的成型工艺，建模阶段就把摆放方向做了优化：将把手的大平面贴合打印平台放置，让层纹走向与主要提拉受力方向保持一致，避免层间结合力不足导致受力时沿层纹开裂，以此最大化制件的结构强度。成型时不需要添加支撑结构，框体内部的镂空区域完全自支撑，打印完成后只需要去除底面的平台接触痕迹，简单打磨棱边就能直接投入使用，即便是采用常用的PLA、PETG等普通FDM耗材打印，成品的承载能力也完全能满足日常开关门的施力需求。

　　实际使用场景中，这款把手不仅可以用在车库翻板门的内侧铰链位，同尺寸的14毫米卡接内径也能适配庭院围栏门、设备检修柜门、仓储货架侧门的同直径圆轴铰链位置，作为临时或者长期的提拉构件使用。建模时所有过渡位置都做了等壁厚处理，避免打印时因壁厚差过大出现填充不均、局部翘曲的问题，卡接开口的预留间隙也对照常用耗材的成型收缩率做了补偿，打印完成后卡入铰链轴时既有足够的抱紧力不会自行滑脱，又不需要过度用力敲击就能完成装配，后期如果需要更换位置，直接沿轴向拔出即可，不会在门板或者铰链上留下任何安装痕迹。

　　从人机操作的角度考量，把手的框内镂空空间预留了足够的四指伸入余量，即使戴冬季劳保手套或者薄棉手套操作，也能顺利扣入握持位，不会出现卡手、无法穿入的问题。整个构件没有任何活动装配部件，不存在长期使用后销轴松脱、弹簧失效之类的故障点，一次安装即可长期使用，对于老旧车库门后期加装内侧操作件、自制车库门的配套五金设计来说，都是结构简单、可靠性高的实用方案。
