车门锁闩多规格插销式锁闭组件

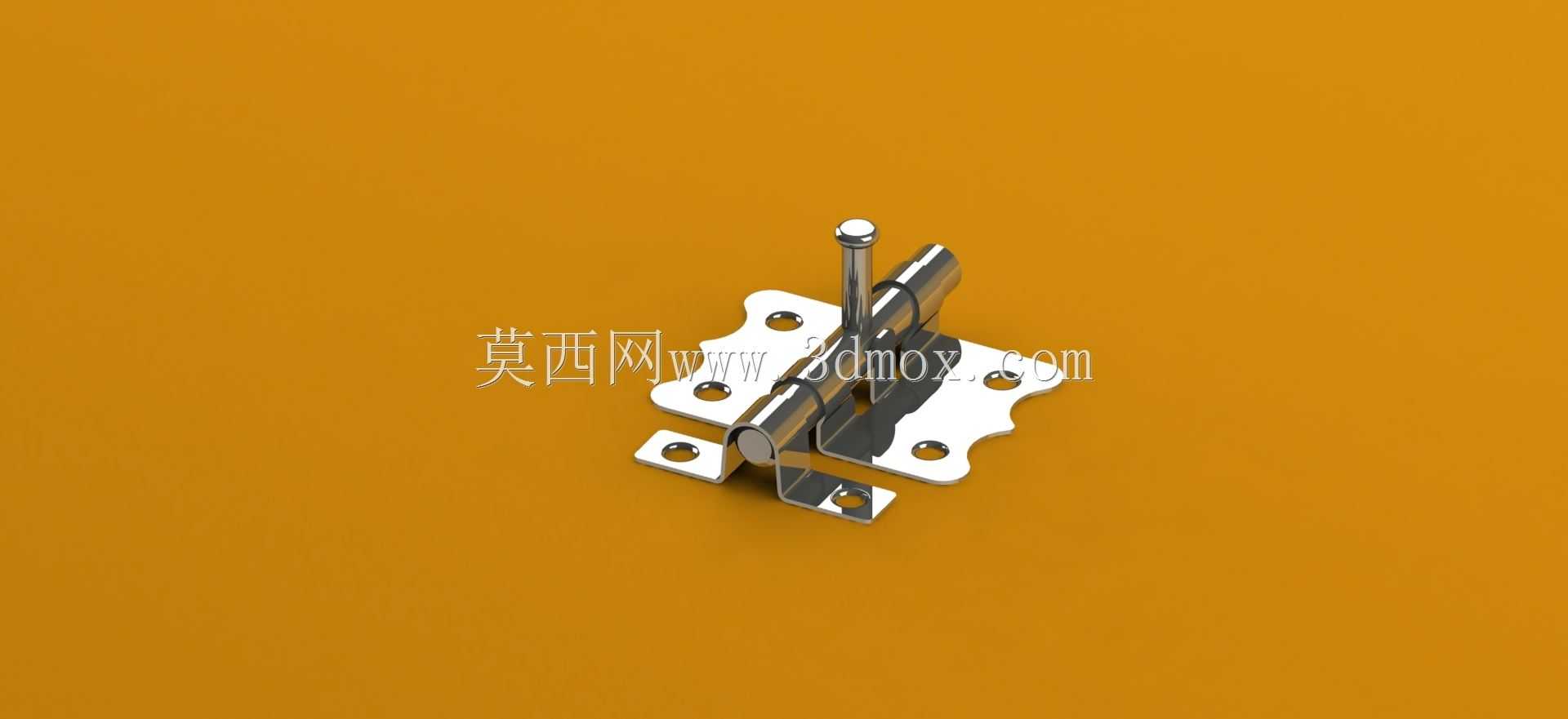

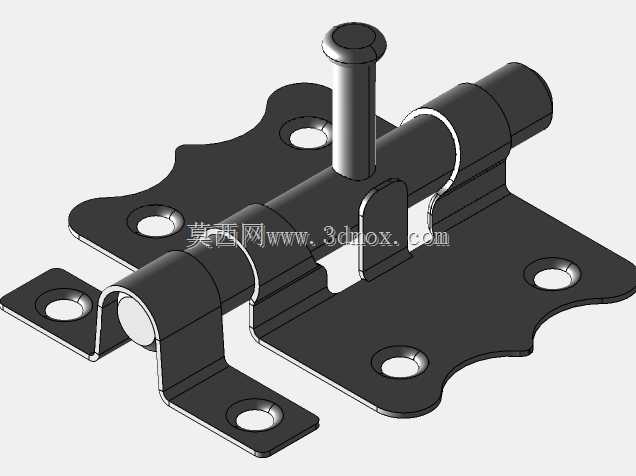

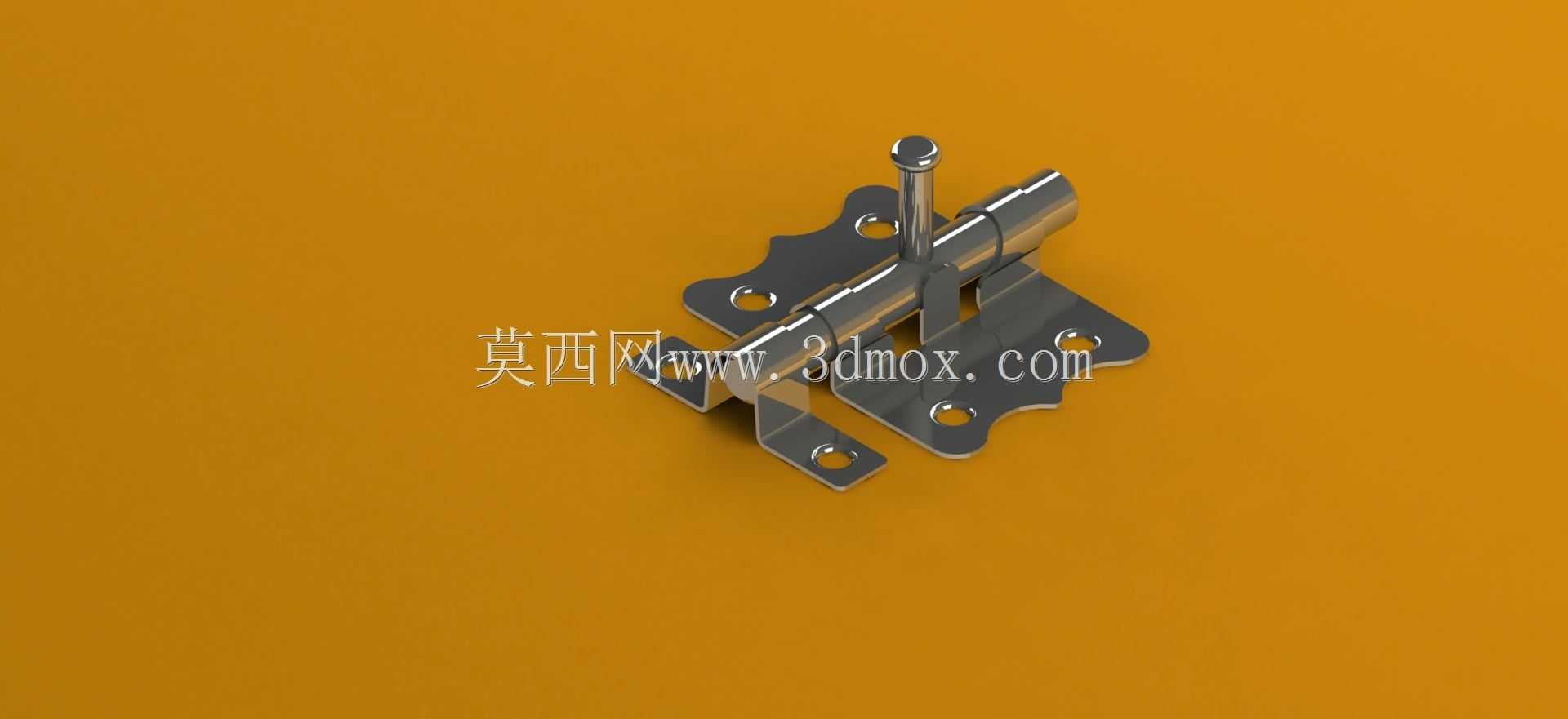

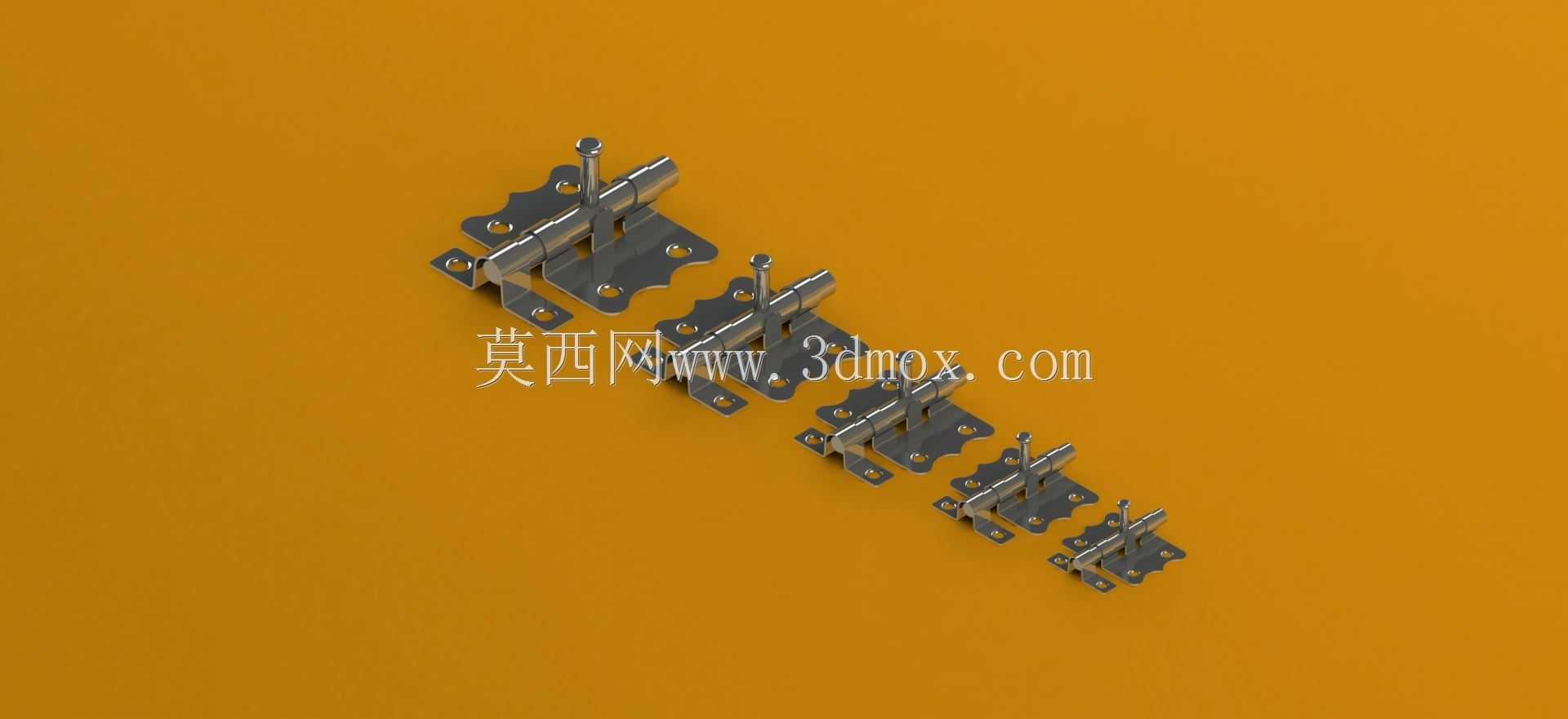

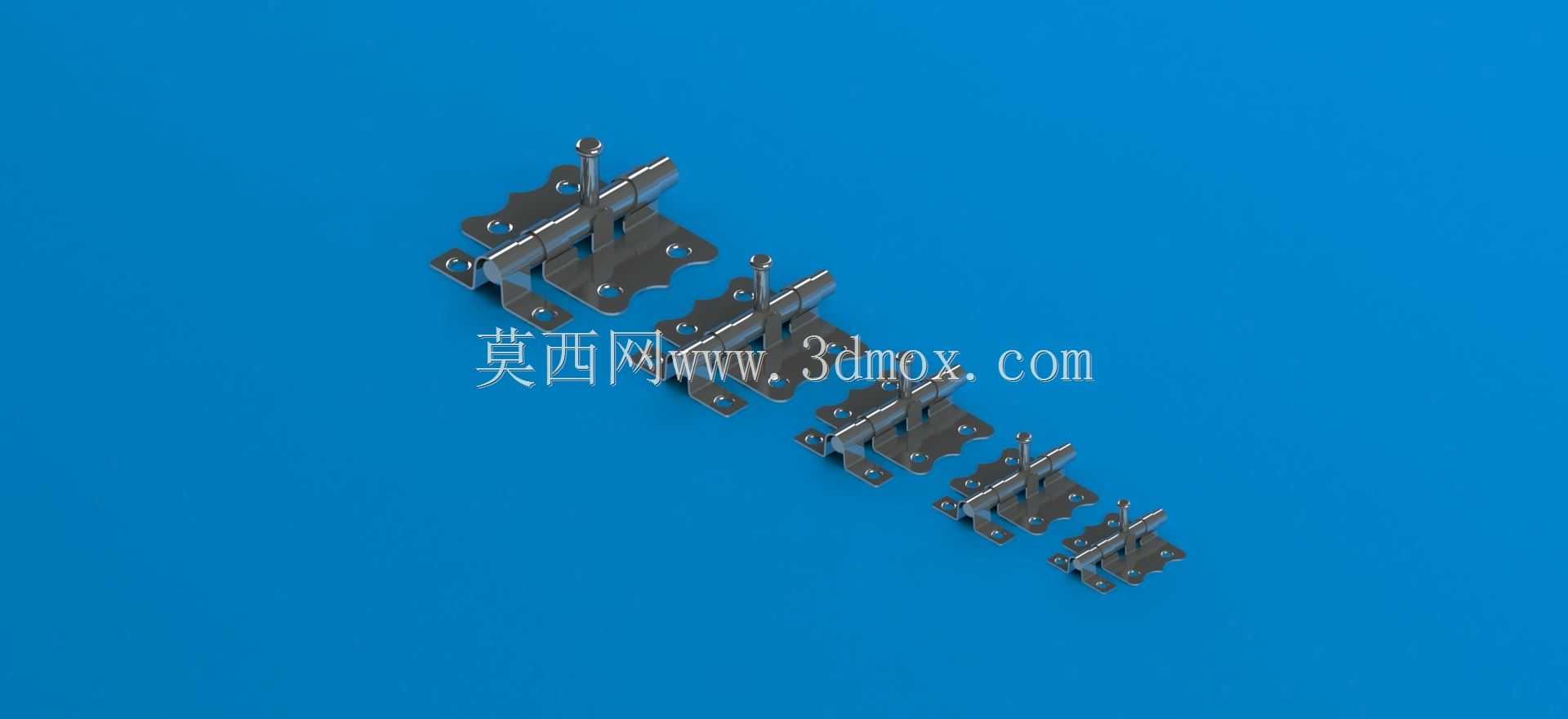

　　这套锁闩结构在商用车车门、工程车辆检修舱门、工业防护柜门以及设备安全围挡上都有大量落地场景，日常调试产线时经常碰到同类件的选型与改型需求。整套组件按插销有效行程与底座安装孔距做了梯度排布，从最小号适配薄板舱门的短行程锁舌，到大号用于厚重防护门的长导向锁销，每一档都对应不同的门板厚度与锁闭受力要求。做结构核对时最先要卡的是安装边界：底座为冲压折弯成型的带孔固定板，四个安装孔沿底座轮廓对称分布，孔位预留了足够的沉头间隙，现场可以直接用螺栓或者铆钉固定在门体侧框，不需要额外焊接补强，后期维护拆换也方便。插销部分采用圆杆导向结构，销杆穿过底座上的两处同轴导向支座，长行程档位的两个导向支座间距刻意拉大，避免销杆伸出较长时出现径向晃动，

　　关门对位时销头能顺畅滑入门框侧的锁扣座，不会出现别卡、蹭边的问题。锁销顶端做了捏手凸台，现场操作人员戴劳保手套也能顺利拔插，部分档位在销杆中段预留了锁孔位，需要防误开的工位可以直接穿挂锁，把锁销限制在缩回或者伸出的锁止位置。设计这套系列件的时候，首先考虑的是车门反复启闭的耐久工况：车辆行驶过程中存在持续振动，普通薄板插销容易出现销杆自行滑移、门体意外松脱的问题，因此导向支座和销杆的配合间隙选在兼顾滑动顺畅与抗振的区间，底座冲压成型后做了翻边加强，门板受侧向冲击时底座不会轻易变形翘曲。不同规格的底座轮廓宽度、销杆直径随档位同步变化，小规格件用于电气柜、设备检修小门，锁闭力要求低，整体结构紧凑不占用门侧空间；

　　大规格件用于工程机械驾驶室车门、厂区安全防护栅栏门，销杆直径加粗，底座板厚提升，承受意外冲撞时锁闭点不会先失效。建模过程中每一个规格都保留了完整的装配关系，销杆、导向支座、固定底座、捏手端头都为独立实体，干涉检查时可以直接模拟销杆全行程滑动，确认销杆伸出极限位置不会和门框加强筋碰撞，缩回极限位置销头不会突出门侧外轮廓造成刮蹭隐患。现场安装时要注意锁扣座和锁销底座的同轴度，门框侧的配对锁扣需要对应销杆直径预留合理导入间隙，门体长期使用出现轻微下沉偏移时，导入端的倒角结构能补偿少量对位偏差，保证关门动作一次到位。这类锁闩属于典型的门窗五金锁闭件，结构没有复杂传动，靠直线插拔实现刚性锁止，相比旋转式门锁，在多粉尘、

　　多泥水的户外工况下故障点更少，泥沙不容易堆积在运动副里，日常只需要在销杆表面定期涂薄层润滑脂就能长期稳定工作。系列化排布的设计思路也方便整机厂做通用化选型，同一款车门平台只需要根据门体重量选对应档位的锁闩，安装孔位的布局逻辑保持一致，钣金件的开孔工装可以通用，减少车间加工的刀具与工装切换成本。从受力路径来看，门体受到向外的拉力时，载荷直接通过销杆传递到门框侧锁扣，再分散到两侧固定螺栓，力传递路径短且没有薄壁卡扣类脆弱结构，抗破坏能力远高于塑料卡扣式门锁。建模时还原了冲压件的折弯圆角、安装孔的倒角以及销杆端部的导入锥度，这些细节在实际出工程图时都不能省略，折弯圆角直接影响钣金加工的开裂风险，端部锥度则决定现场对位的顺畅程度。
