城市通勤踏板电动摩托车整车结构

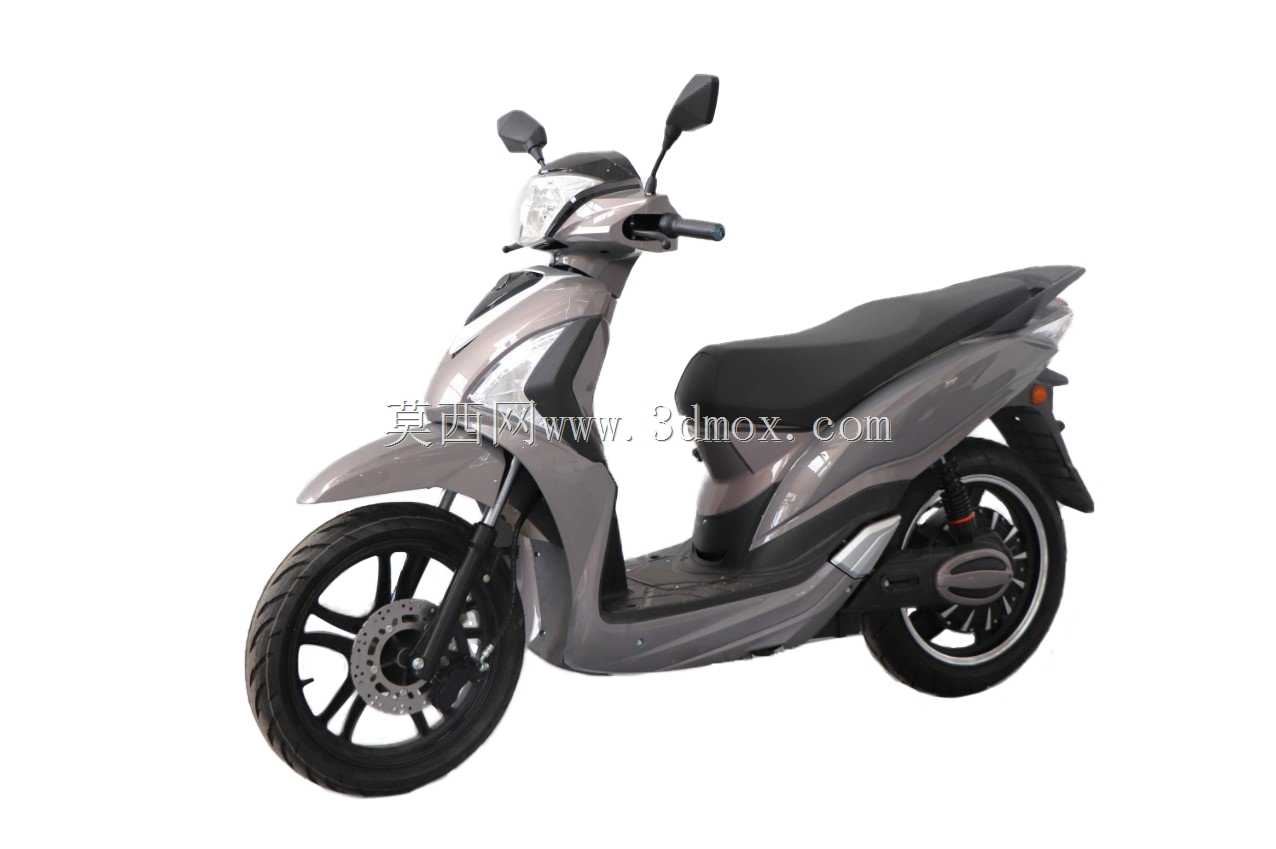

　　该整车数模围绕城市短途出行场景展开，主体为低跨接式踏板电动两轮车，适用于街区代步、园区通勤、社区配送前置方案评审以及轻型交通工具外观结构开发。模型将车架承载区、乘员乘坐区、前轮转向区、后轮驱动区和外覆盖件装配关系统一表达，能够在方案阶段直观检查车体姿态、轮距关系、转向空间、脚踏通过性以及外饰分块边界。

　　从实际用途看，这类车辆强调低速高频使用，骑行者需要在拥堵道路中频繁起步、停车和挪车，因此车体采用较低座垫与平整踏板布局。踏板区域保留双脚平放空间，前方设置腿部遮挡和前置灯组，后部通过加长座垫满足单人舒适乘坐或短时双人承载。车把位置相对直立，后视镜、仪表罩、前灯和手把控制件均按骑行视野与操作可达性布置，减少长时间驾驶时腰部和手腕负担。

　　外形处理上，前部导流罩采用折线与弧面结合的方式，将前灯、转向灯、前面板和前挡泥板衔接为连续造型。侧盖从脚踏下方延伸至车尾，覆盖电池仓、控制器和线束通道，同时形成较明显的视觉腰线。座垫下方与尾部护板采用收窄造型，后轮侧方保留电机、悬架和挡泥板的运动间隙。前后轮采用大直径窄胎方案，前轮配置盘式制动结构，后轮与轮毂电机区域集成，兼顾通过性、制动散热和传动简化。

　　结构设计思路以承载和装配为核心。主梁与踏板下方骨架承担电池、骑乘载荷和冲击载荷，前立管连接转向柱，承担前轮转向与前悬架载荷；后段车架支撑座垫、尾罩和后摇臂连接点。三维状态下可检查转向极限时前叉、前轮、挡泥板和前罩之间的干涉关系，也可核对后轮跳动时电机线、后减震、挡泥板和侧盖的安全距离。对于电池仓设计，模型的低重心区域有利于布置较重的储能部件，踏板下方和座桶周边的空间可作为电池包、控制器、充电接口及检修盖板的布置参考。

　　安装边界方面，前轮通过前叉轴定位，制动盘、卡钳、轮毂和轮胎保持同轴关系；车把绕转向立管旋转，后视镜随把管转动，需避免在最大转角时与前罩发生接触。座垫安装面需与车架上管和锁扣位置匹配，侧盖、前面板、尾罩等覆盖件通过螺钉柱、卡扣和定位筋连接，数模中可用于评估拆装顺序和维修开口。后减震上端与车架连接，下端靠近后轮摆臂区域，其角度和行程直接影响乘坐舒适性与车体俯仰姿态。

　　在工程评审中，该模型可用于校核人机姿态，例如膝部与前内板距离、脚踩踏脚位置、座垫高度、手把开度以及后视镜视野方向；也可用于外观曲面分件，明确灯具边界、涂装件与黑色塑料件的分界、标识贴附区域和尾部牌照安装空间。对零部件供应商而言，前罩、侧盖、座垫、挡泥板、轮毂、制动盘、后视镜和后货架等区域均可作为独立总成继续细化。对整车厂而言，该数模能够在开模前提前发现转向干涉、线束弯折、电池拆装困难、覆盖件间隙不均等问题，从而降低后续样机返工概率。

　　模型整体保留了踏板摩托车的主要功能特征，既体现电动两轮车简洁的动力布局，也呈现覆盖件造型与人机工程之间的约束关系。通过该结构数据，设计人员可以进一步开展车架强度分析、热管理检查、线缆走向规划、灯具安装校核以及样车装配工艺验证，为轻型城市通勤车辆的产品化提供直观的三维基础。
