轻量化电动越野摩托整车结构设计

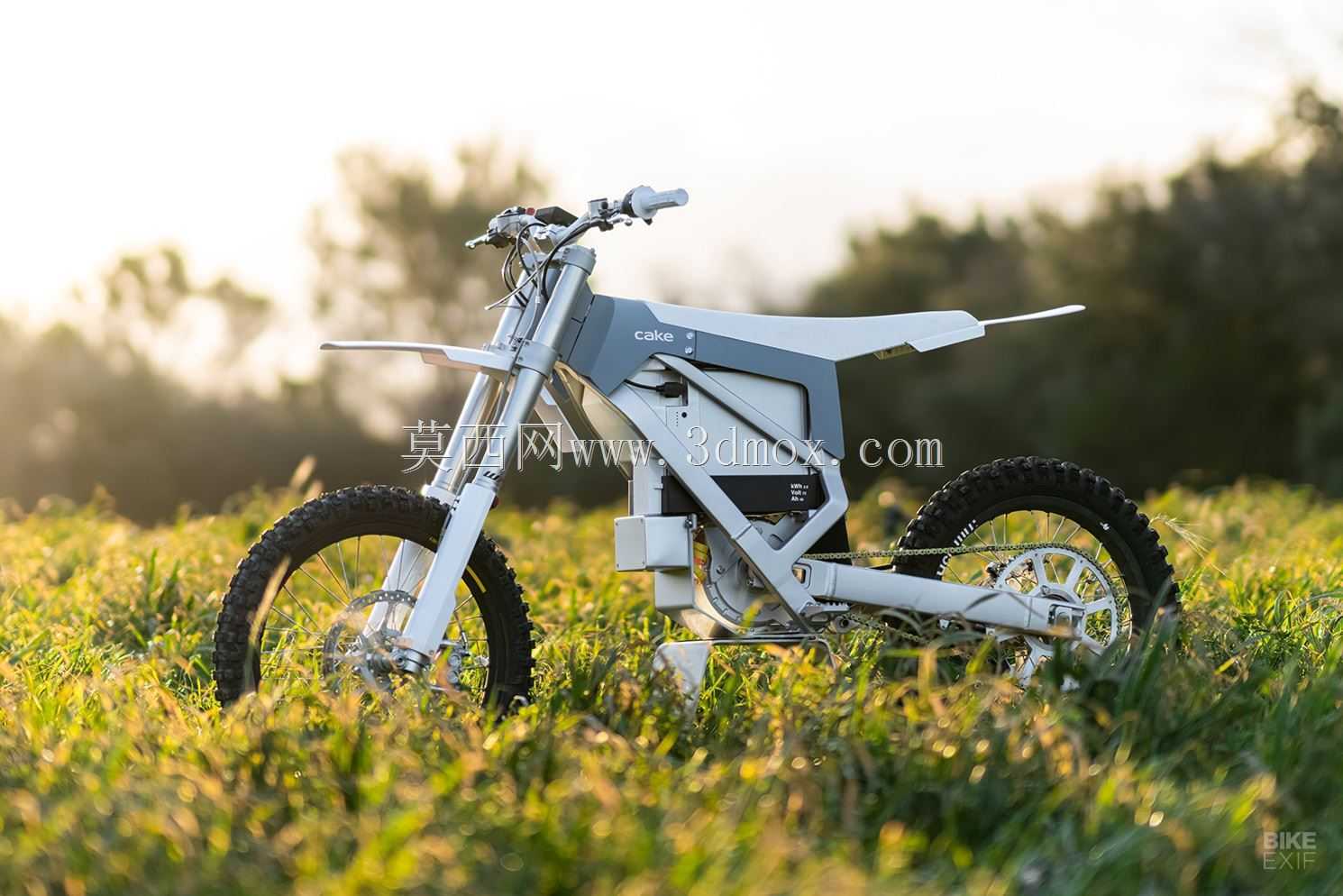

　　该作品围绕非道路轻型两轮电动越野平台展开，整车采用外露式铝合金桁架车架思路，把电池仓、电控安装区、后摇臂铰接点和转向立管整合在同一条受力路径上，适合用于林间巡护、场地训练、山地休闲骑行以及低速越野工况下的结构方案验证。建模时没有沿用燃油摩托车密集包覆发动机的外观逻辑，而是把中部大块空间留给储能模块，车架侧梁以折线形态承担抗弯与抗扭任务，前后轮、前叉、后平叉、座椅底板和尾部支撑件之间的装配关系均按实车边界表达。

　　从使用场景看，这类车辆需要在草地、泥土路、坡道和碎石路面频繁承受冲击，因此前部采用长行程正置前叉，轮轴到转向管的距离保留足够落叉空间，避免转向时轮胎与护板干涉。前轮使用深齿越野胎，胎块高度和轮辋直径共同决定离地间隙；后轮同样配置大颗粒轮胎，并通过后摇臂与车架中部连接，驱动、制动和链条或传动避让区域在模型中留有明确间隙。整车姿态略向前倾，车把位置较高，座椅狭长，尾部上收，既符合站立骑行时的操控习惯，也减少泥地甩泥对后部构件的影响。

　　结构设计上，中部车架不是单纯装饰外壳，而是承担电池包限位、电控固定、悬架反力传递和乘员载荷分散的核心部件。侧板开孔与折线加强筋可以在降低质量的同时提高局部刚度，底部护板区域预留电池拆装方向，维修时不必拆解全部外观件。前悬架上端与联板、车把座相接，下端通过轮轴夹紧前轮；后悬架则围绕摇臂转轴布置，减震器安装角度影响后轮行程和杠杆比，建模时需要同步检查减震压缩极限、链条张紧变化以及轮胎与车架内侧的最小间隙。

　　外形边界方面，整车长度主要由前轮胎前缘到后尾翼末端决定，宽度受车把、脚踏和轮胎外侧面控制，高度则以前叉顶部和车把为最高点。转向系统需验证左右极限转角下，拉索、线束、前挡泥板与车架之间不发生碰撞；车轮跳动到上极限时，前叉管、后摇臂、轮胎和护板之间也要保留安全距离。座椅下方的电控区应考虑散热面与防水维护空间，电池仓轮廓需要与车架内宽匹配，周边设置安装凸台和紧固件位置。脚踏、制动盘、链轮、轮毂辐条等细节虽属于小件，但直接影响装配评审和运动校核。

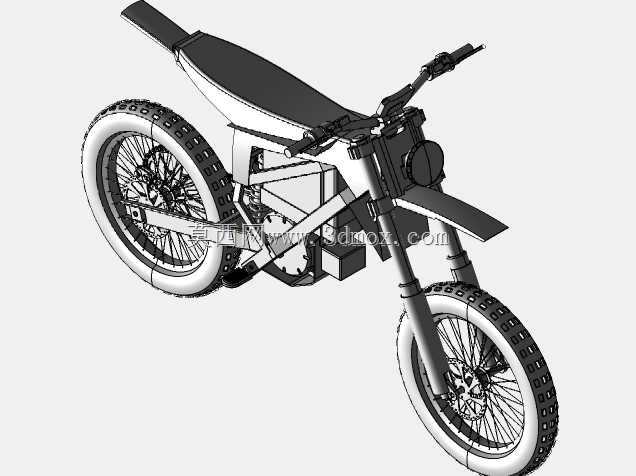

　　在三维建模工作中，该模型可作为轻型电动越野两轮车的总体布置参考：先确定轮距、轴距、轮径和重心区域，再反推车架管梁或钣件截面，随后校核悬架行程、转向角、拆装路径和人体骑姿。外露机械结构使各部件关系清晰，适合进行结构剖切、工程图细化、干涉检查以及后续外观覆盖件迭代。
