九号折叠电动滑板车整车结构三维建模

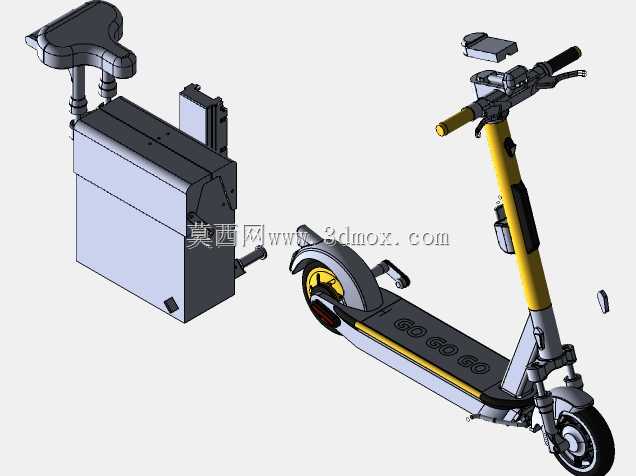

　　城市短途通勤场景下，折叠电动滑板车承担了地铁末端接驳、园区巡检代步、商圈短距离出行的功能，这套三维结构完整还原了九号系列滑板车的整车装配关系，同时拆分展示了座椅加装组件、电池包壳体、立管折叠机构、踏板承载骨架与轮组制动单元的配合逻辑。从结构设计视角拆解，整车采用前立管铰接折叠的布局，立管主体为分段式型材结构，上段集成车把转把、仪表安装座与刹车手柄，下段通过快拆锁扣与踏板前端基座连接，折叠时立管绕铰接轴向下翻转，可贴合踏板上表面，折叠后整体占用空间大幅缩减，适配家用轿车后备箱、写字楼电梯间、公寓楼道等狭小存放场景。踏板部分采用一体化承载壳体设计，上表面预留防滑脚垫安装位，内部空腔用于布置动力电池、控制器与走线通道，

　　壳体侧壁预留安装螺柱，电池包从踏板侧方推入后通过卡扣与锁止件固定，无需额外焊接支架，既保证电池更换维护的便利性，也让壳体自身承担主要抗弯载荷，日常骑行中踏板承受的人体重量与路面冲击直接通过壳体传递至前后轮轴。前轮采用转向节与轮毂电机集成的结构，前叉与立管下端通过转向轴承配合，转向角度左右各预留约四十五度活动余量，轮组外侧安装挡泥板与车灯支架；后轮集成鼓刹与挡泥支撑结构，后轮轴处设置折叠脚撑，停车时脚撑向下翻转支撑地面，骑行时向上收折贴合后轮侧方，不会与地面凸起发生剐蹭。加装的座椅组件包含独立坐垫、升降立管与底部固定箱体，固定箱体可挂载在踏板后侧预留接口上，升降立管通过快拆夹调节高度，适配不同身高使用者的坐姿骑行需求，

　　箱体内部可容纳备用电池或随车工具，箱体边角做圆弧过渡，避免骑行过程中磕碰使用者腿部。建模过程中所有配合面均按照实际装配公差搭建，立管折叠铰接处的转轴、锁扣齿面、弹簧顶紧结构都做了独立实体还原，电池包外壳的散热筋、接插件插口、固定挂耳也完整呈现，车把上的仪表支架、刹车线管走线槽、把套防滑纹理均对应实车安装边界。整车展开状态下立管高度、踏板离地间隙、前后轮轴距均参照实车比例设定，折叠后厚度方向仅保留轮组直径与踏板叠加高度，宽度方向不超过车把长度，使用者可根据该模型校核加装配件的干涉情况，比如加装车筐、前置挂包、后置储物箱时，可直接在三维环境中测量安装孔位间距，确认转向过程中配件不会与前轮、立管发生碰撞；

　　也可基于该骨架结构改型定制专用代步车，例如园区巡检版本可在踏板上方加装设备托盘，放置巡检终端与采样工具，外卖配送版本可在后轮侧方扩展货架挂载餐箱。结构设计层面重点考量了骑行受力路径：人体站立时载荷通过脚垫传递到踏板壳体，壳体中部的加强筋将载荷分散到前后轮轴位置，过减速带时前轮冲击通过前叉传递到立管铰接座，铰接座与踏板基座的连接螺栓承担剪切载荷，模型中对应位置的螺栓孔、加强凸台均按受力方向布置，避免长期使用出现壳体开裂。电池包的独立拆分建模也适配换电场景设计，电池外壳的提手、定位滑槽、电极接插件位置完全对应踏板内的安装槽，推入后自动对位接电，取出时提拉提手即可解锁，无需额外工具，日常充电可直接将电池取出带入室内，不必挪动整车。线管从车把控制器处沿立管内侧向下走线，通过立管铰接处的过线缺口进入踏板内部，连接电池与轮毂电机，走线路径预留了弯折余量，折叠立管过程中线管不会被夹压、过度弯折，长期折叠使用也不会出现线路破损。
