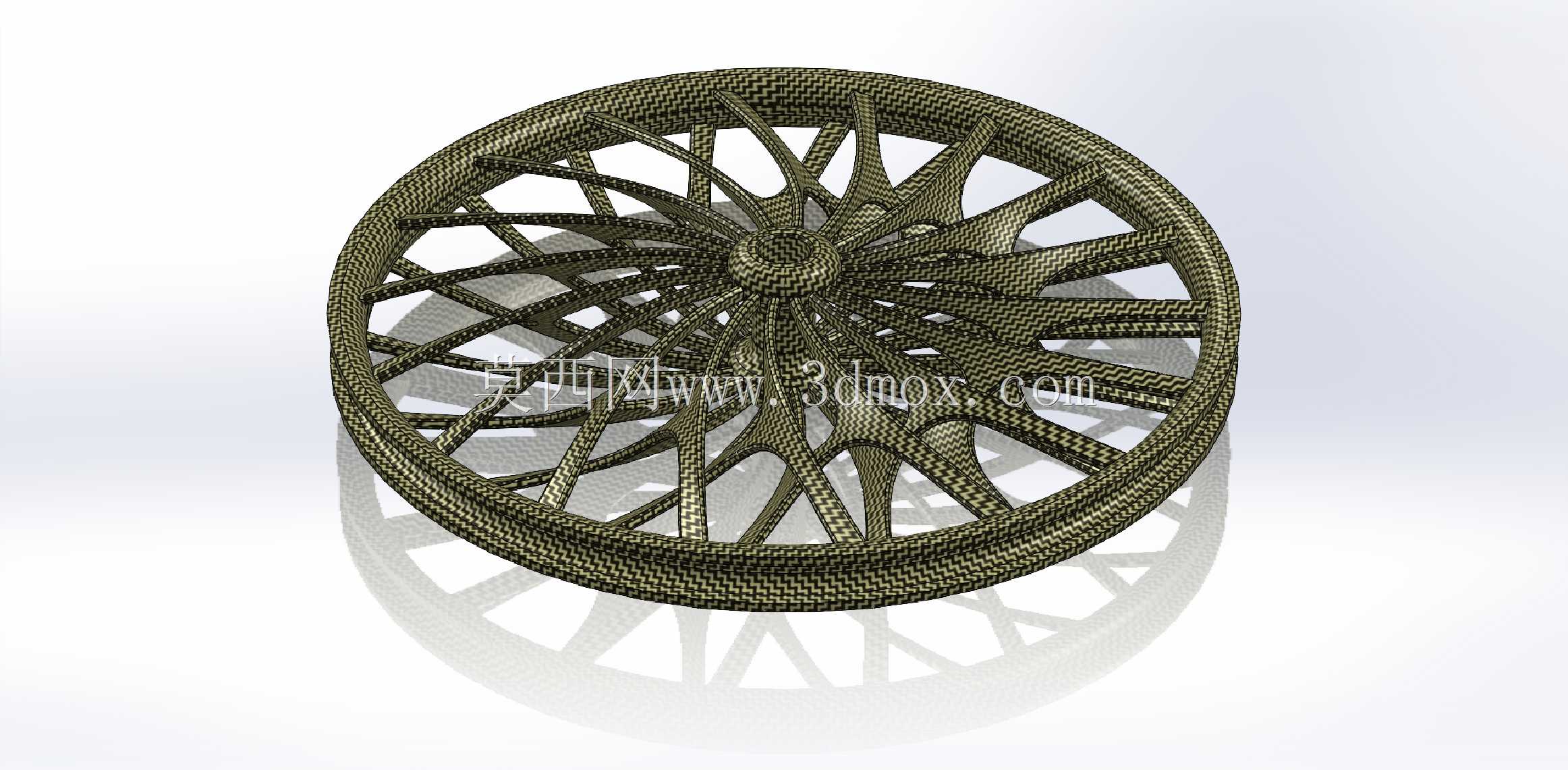

碳纤维芳纶织物复合自行车轮圈

　　该轮圈结构面向城市通勤车、公路休闲车及轻量化展示样车的轮组开发场景，核心用途是承担轮胎安装、径向承载、骑行冲击传递与整车姿态支撑。轮辋部分采用封闭环形截面设计，外缘预留标准轮胎装配边界，可兼容常规 clincher 开口胎安装，轮辋内侧轮廓按胎唇卡合轨迹做连续圆弧过渡，避免充气后胎唇局部应力集中；轮辋轴向宽度控制在公路车轮组常用区间，两侧法兰边高度满足轮胎侧向限位要求，装车后轮胎与车架前叉、后叉腿之间保留足够安全间隙，不会在转向或颠簸工况下发生摩擦干涉。

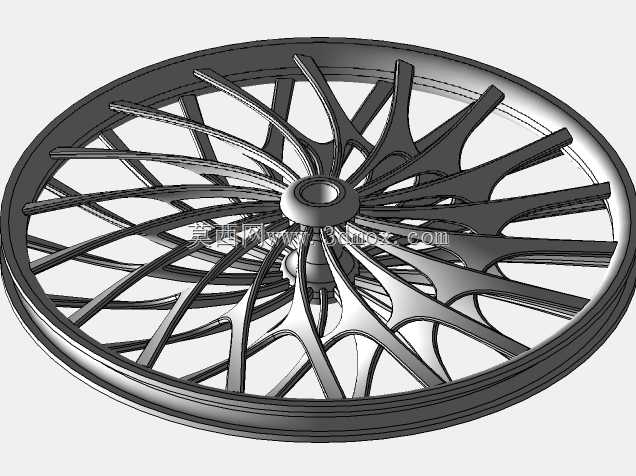

　　轮辐采用一体化多辐条发散布局，从中心花鼓安装座向轮辋内壁呈放射状延伸，辐条并非等厚直板结构，而是沿载荷传递方向做变宽度流线造型：靠近花鼓端辐条截面收窄，降低风阻同时避让花鼓锁紧螺母空间；靠近轮辋端辐条逐步加宽，增大与轮辋的粘接/成型结合面积，分散路面传来的垂向冲击。中心花鼓座预留标准轴心穿装孔位，孔位同轴度与轮辋回转中心严格对齐，可适配常规快拆或桶轴花鼓组件，安装端面做平整化处理，保证花鼓锁紧后端面贴合均匀，运转时不会出现偏摆。

　　表层碳纤维芳纶混编织物完整覆盖轮辋与全部辐条外表面，编织纹理沿构件曲率连续铺覆，在辐条交叉、轮辋转角等复杂曲面位置做织物分片搭接处理，既保留碳纤维高模量、高抗拉强度的特性，又借助芳纶材料优异的抗冲击、抗撕裂性能，提升轮圈遭遇路面坑洼、侧向磕碰时的抗损伤能力，避免普通纯碳纤维轮圈受冲击后易出现隐性分层的问题。织物铺层方向结合受力路径规划：主承载方向沿轮辋周向与辐条径向布置，辅助铺层沿±45°方向交错铺设，抵消骑行制动、转向时产生的剪切应力。

　　从安装边界来看，轮圈整体回转直径符合常规26寸自行车轮的尺寸范围，装车后轮缘与车架刹车安装座、挡泥板支架的间距满足装配公差要求；辐条之间的镂空空间充足，既可以适配夹器刹车的刹车块行程，也为碟刹版本预留了碟片安装避让空间，不会在车轮转动时与刹车组件发生刮蹭。结构设计阶段优先考虑一体成型工艺可行性，轮辋与辐条交接位置做圆角过渡，消除直角应力集中点，同时减少铺层过程中织物褶皱的产生概率。

　　在实际骑行工况中，该轮圈可同时承受垂直方向的人体与车架载荷、转弯时的侧向离心力、起步制动时的周向扭矩，多辐条对称布局保证轮组各向刚度均衡，运转时动平衡特性良好；轻量化的复合材料结构相比传统金属辐条轮圈可显著降低轮组转动惯量，提升起步加速与爬坡时的响应速度，织物外观也兼具定制化展示效果，适用于高端样车开发、改装轮组设计验证等场景。建模过程中完整还原了织物纹理的铺覆走向、辐条曲面渐变细节与各安装配合面的几何特征，可直接用于结构受力仿真、装配干涉检查与成型工艺评审。
